高耐量形、サージ回数表示、寿命モニタ機能付
電源用避雷器(形式:MAAC)

(株)エム・システム技研 開発部

は じ め に
 誘導雷による被害は、単に個別の電子機器が壊れるといった現象だけではなく、その侵入経路が通信回線や電源ラインだったとき、システム全体がストップするという致命的な事態に陥る恐れがあります。 エム・システム技研では、そのような事態の発生を未然に防ぐために、様々な種類の通信回線用避雷器や電源用避雷器を用意しています。 昨年発売した寿命モニタ機能付 電源用避雷器(形式:MAA、図1)および寿命モニタ機能付 信号用避雷器(形式:MDM2A-24/65、図1)は、ユーザーの皆様から引き続き大変ご好評をいただいています。今回それらに加えて、かねてよりお客様からのご要望が多かった、サージ回数表示、寿命モニタ機能付 電源用避雷器を発売することになりましたので、ここにその仕様および機能と特長についてご紹介します。

1.従来製品MAAとの違い

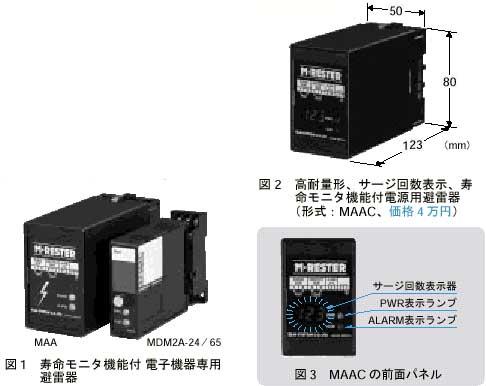

 すでに発売中の、寿命モニタ機能付 電源用避雷器(形式:MAA)は、雷サージによる避雷器内部素子の劣化や寿命を検知し、モニタランプで表示するとともに、リレー接点で警報を出力する機能をもっています。これに侵入雷サージの回数を表示する機能を追加したのが、今回ご紹介する、サージ回数表示、寿命モニタ機能付 電源用避雷器(形式:MAAC、図2)です。放電素子の寿命が終わりに近づくと、回数表示の数字が点滅して(図3)、避雷器が交換時期であることを知らせるようになっていて、大変便利です。

2.形式と主な機器仕様
 ●構  造:プラグイン構造
 ●警報接点:放電素子の寿命時、電圧制限素子の劣化時、安全保持ヒューズの溶断時、あるいは供給電源ダウン時に動作(b接点)。
 ●表 示(図3参照) サージ回数:3桁表示 放電素子が寿命間近になると数字が点滅して、避雷器が交換時期であることを知らせる。  PWR:緑色LED 電源ラインが活線状態で、内部の安全保持ヒューズが溶断していなければ点灯。ラインがダウン状態または安全保持ヒューズが溶断した場合には消灯。 ALARM:赤色LED 放電素子の寿命時および電圧制限素子の劣化時に点灯。
 ●劣化判定:電圧制限素子の漏れ電流値が約3mA以上になった場合、または電圧制限素子の安全保持ヒューズ溶断時に劣化と判定。

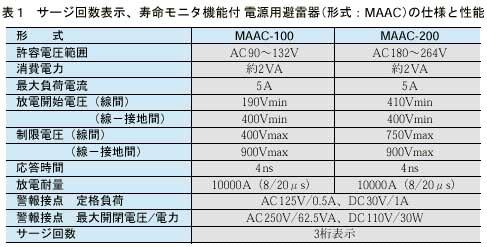

 ●寿命判定:放電素子の放電回数が仮想寿命回数になった時点で寿命と判定。 その他の性能は、表1に示すとおりです。

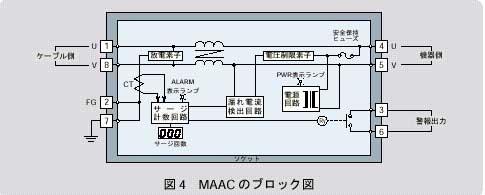

3.機能と特長
 (1)電源回路に侵入する誘導雷サージから電子機器を保護します。 MAACの主要な機能は、電源回路に侵入した誘導雷サージから電子機器を保護することです。
 (2)侵入した誘導雷サージの回数を表示します。 MAACは、電源回路に侵入した誘導雷サージの回数を表示します。すなわち、雷サージから機器を保護した実績が一目で分かります。また、この回数の記録によって、雷サージの侵入頻度について地域別統計を取ることができます。この結果から、より適切な避雷対策を講じることが可能です。
 (3)放電素子の寿命時および電圧制限素子の劣化時を表示すると同時に、警報接点で外部に知らせます。 度重なる雷サージにより放電素子の寿命が来た場合、または電圧制限素子が劣化し、漏れ電流が大きくなった場合、それを検出して警報接点(ON信号)を外部に出力します。また同時に、MAAC前面のLEDランプにて赤色表示します。
 (4)避雷器性能チェックの手間が省けます。 MAACは、サージ回数を表示するうえ、放電素子が寿命間近になると数字が点滅する寿命モニタ機能をもっているため、雷シーズンの後や年に1回の定期点検時に、避雷器がその性能を維持しているかどうかをチェックする手間が省けます。
 (5)電圧制限素子が壊れても供給電源を遮断しません。 電源用避雷器では、度重なる雷サージにより電圧制限素子が劣化すると、漏れ電流によって電圧制限素子が加熱し、火災事故に発展する恐れがあります。そのため、フューズなどを使用した保護回路を完備しておくことが必要です。ただし、MAACの場合、このフューズは供給電源を遮断するのではなく、過大電流により素子を回路から切り離すように動作します。その理由は、供給電源が突然切れるとシステム全体に対しては、かえって大きなトラブルの元になる場合があるためです。

お わ り に
 雷サージの侵入経路は、電源ケーブルだけではありません。屋外から入ってくる入出力信号用ケーブルや通信ケーブルなども、雷サージの侵入経路になります。これらすべての侵入経路にエム・システム技研の避雷器エム・レスタを設けることによって、ほぼ完全に電子機器を保護することができます。 信号用避雷器としては、信号の種類によって種々のタイプを用意しています。今回ご紹介した電源用避雷器とともに、ぜひ採用をご検討ください。また、ご質問などがございましたら、エム・システム技研ホットラインまでご連絡ください。■
