電源不要の便利な「2線式デジタルメータ」
| ||||||||||||
| （株）エム・システム技研 開発部 | ||||||||||||
とはいえ、完全無人化工場は、ロボット研究が盛んになった現代でも、当分の間はSFの世界の話です。なぜなら、通常の操業時は無人運転が可能な進んだ工場でも、運転の立ち上げ時は当然として、定期点検時の調整や試運転あるいは異常時の対処に、人間の判断や操作が必要です。まして、先端的自動化工場以外では、現場オペレータによる監視や日常点検が必要です。このようなときに状況を判断し、操作の手助けをする手段として、指示計が必要になってきます。 エム・システム技研では、かねてより各種の指示計を販売してきました。バーグラフ指示計48シリーズ、デジアナ指示計49シリーズ、デジタルメータリレー45シリーズ、およびデジタルパネルメータ43、44シリーズです。このたび、その中の小形デジタルパネルメータ43シリーズに、 2線式デジタルパネルメータ（形式：43AL）と、それを屋外設置用ハウジングに収納した、屋外設置形2線式デジタルメータ（形式：43AL-B）を新しい仲間として加えました。本稿では、43ALおよび43AL-Bの特長を説明します。

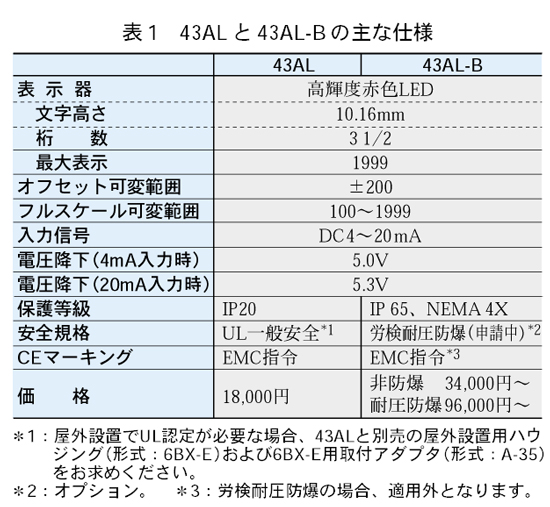

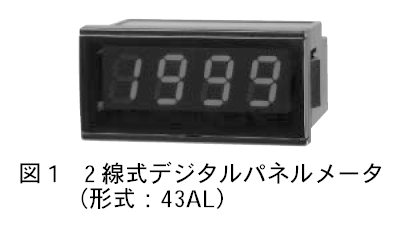

43ALは屋内設置用で、パネルへ取付けます。パネルカット穴へ押し込むだけで簡単に取付可能な、スナップイン方式です。 43AL-Bは屋外設置形で、壁面取付と2”スタンションへの取付（オプションの取付金具使用）の両方が可能です。 両製品の最大の特長は、電源不要の2線式であるため、4～20mA信号ループ中の任意の場所に挿入するだけで、ループを流れる信号が監視できることです。そのため、電源を引くことができない現場や屋外にも設置が可能で、大変便利です。 しかも、電源不要にもかかわらず、表示には、3 1／2桁の高輝度赤色LEDを用いました。そのため視認性に優れ、夜間でも安心です。 また、オフセット調整を±200 、フルスケール調整を100～1999の範囲で行うことが可能です。それに加えて、小数点を任意の桁に設定変更することができます。そのため「mA」や「％」だけではなく、温度や流量などの実量を表示することも可能です。 その他、CEマーキングEMC指令に対応のうえ、43ALは、UL一般安全の認定を受けています。

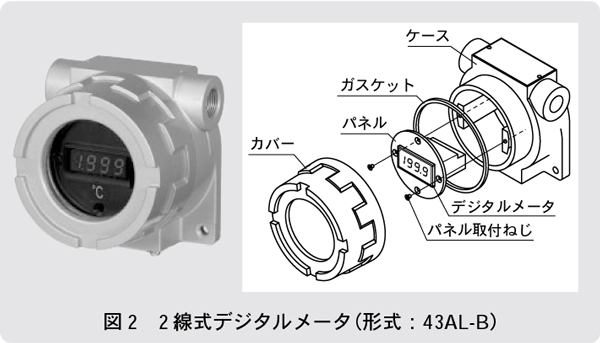

ハウジングは、アルミダイカストの表面に、耐食性や耐熱性に優れたエポキシ樹脂塗装を行い、一般用途のみならず、海岸近くの現場でもご使用いただけます。 それに加えて、防塵・防水性能は、IP65およびNEMA 4Xと優れています。 なお、IP65とは、IEC 60529「Degree of protection provided by enclosure （IP code）」に規定されている保護等級（Ingress Protection Code）を示します。2桁の数字のうち、最初の数字は、固形異物の進入を防ぐ度合いを示します。等級6は、一定条件の試験で塵埃の進入がないことを示します。後の数字は、水の進入を防ぐ度合いを示します。等級5は、ジェット噴流の水に対して有害な影響を受けないことを示しています。 一方、NEMA 4Xは、正確にはNEMA 250「Enclosures for Electrical Equipment （1000 Volts Maximum）」に規定されているType 4Xを示します。IPコード同様、固形異物や水の進入を防ぐ度合いを示します。Type 4は、IPコードに置き換えるとIP65またはIP66（後ろの6は暴噴流に対して水の進入がないことを示します）に相当します。また、後の記号「X」は、塩水噴霧に対する耐性があることを示します。
防爆の等級は、Ex d IIC T6です。国際規格IEC60079シリーズに準拠した旧労働省通達第556号（いわゆる「技術的基準」）に基づいています。グループIIC、温度等級T6の場合、水素やアセチレンを始めとして、あらゆる種類の爆発性ガス・蒸気が対象となりますから（周囲温度による制限はありますが）、広い範囲でご使用いただけます。

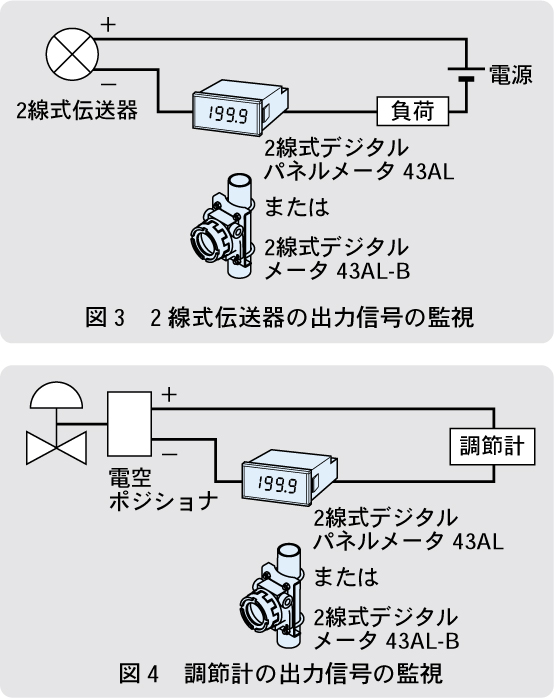

図4に示したのは、電空ポジショナへの出力回路に接続した例です。 このように、PV値、MV値いずれを監視するのにもご使用いただけます。また、操作盤から遠く離れてAC100V電源が使用できない場所でも、ご利用いただけます。
|
| |||||||||||
|
||||||||||||
