2003年7月号

Web Based SCADAソフト「Broadwin WebAccess」
- 多様な設備監視・制御のニーズに応える、Webを活用した製造業のBest Friend -

(株)ネットワークコーポレーション 営業部

は じ め に
 インターネット、イントラネット、携帯端末(PDA 注1)、タブレットPC 注2)…)、携帯電話など様々なITツールの急速な普及に伴って、設備監視・制御のスタイルが変わってきています。Internet Explorerのような汎用ブラウザを使えば、いつでもどこでも閲覧・操作が行えます。監視パッケージシステムについては、次世代型監視用パッケージソフト「Broadwin WebAccess」が、完全WebベースSCADA用のローコストで構築容易なツールとしてお使いいただけます。

1.Broadwin WebAccessの概要
 Broadwin WebAcessは、工場、プラント、ビル管理システムなどの監視制御を実現する、国内外で実績のあるパッケージソフトです。

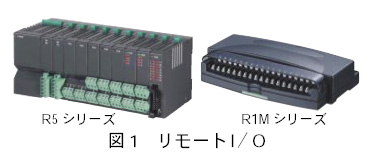

 従来のPLCとだけではなく、このほどエム・システム技研のリモートI/O製品(R5シリーズ、R1Mシリーズ(図1))との接続を実現しました。この結果、パソコンを利用した遠隔監視・遠隔操作・遠隔メンテナンスを、イントラネット・インターネットを使用して、驚くほど早く簡単に、しかも安価に実行できます。
 現場監視のためにPDAやユビキタスPCあるいはタブレットPCを応用したり、警報や帳票を電子メールで送信する機能も標準装備しています。
 イントラネット・インターネットを使用したクライアントライセンスは(ブラウザさえあれば)完全に無料です。これまでの集中監視制御型システム(SCADAを含む)と比較して、システムの拡張や更新が容易であるため、小さな投資で大きい効果が期待できます。

2.特 徴
 ● 低価格125,000円~(開発・ランタイム・ドライバ含む 5000ポイント)
 ● 大規模システムにも対応できる完全分散システム
 ● イントラネット・インターネットのブラウザ上で、すべての操作が可能
 ● 冗長化(二重化)により高い信頼性を実現
 ● 通信をマルチスレッド化して複数制御機器(R5シリーズ、PLCなど)と接続。最大12ポート・3000制御機器の接続を可能にした高速ドライバ化
 ● プロジェクトノード、制御ノード、多重化通信、ポートとデバイスレベルを4階層化することにより、システム構築が柔軟
 ● DXF(CADのデータ、修正も可能)、JPEG、ビットマップの貼り付け

3.標準機能
 ● データベース構築機能
 ● 画面作成機能(AUTO CAD)をベースとした柔軟なお絵かきツール
 ● エム・システム技研 R5・R1Mシリーズ、各社PLCドライバ標準装備
 ● スケジュール・レシピその他の機能
 ● 履歴データ保存機能
 ● 警報サマリ・警報履歴・操作履歴機能
 ● スクリプト(TCL(Tool Command Language))
 ● VB・VC・C言語との親和性(DLL(Dynamic Link Library)装備)
 ● IPカメラ接続画像取り込み機能
 ● DCSに類似した一括変換グラフィック機能(オブジェクト化)
 ● 自動データベース変換機能(MS- Access・Oracle・Excelなど)

4.強力なタッグチーム
 Broadwin WebAccessとエム・システム技研のR5シリーズとの接続については、標準ドライバが用意されていて、IP接続の高速通信が可能です。また、R1MシリーズについてはModbusRTU用ドライバによるシリアル通信が可能です。これらはすでにモジュール化、シンボル化されていますから、どなたでも簡単に接続セットアップできます。
 Broadwin WebAccessとエム・システム技研のR5シリーズ、R1Mシリーズを組み合わせることにより、現場のニーズに合わせた遠隔監視制御システムを容易に構築することができ、システム全体の簡素化と低価格化が可能になりました。
 Broadwin WebAccessとエム・システム技研のR5シリーズ、R1Mシリーズとのタッグチームは、FA・PA分野、遠隔測定、遠隔監視、ビル監視などの幅広いアプリケーションに活用できる高機能・低価格な監視制御システムです。

お わ り に
 Broadwin WebAccessは、Web監視制御を目的として、PA・FA・BAなどの分野で実績を築きつつあり、エム・システム技研のリモートI/Oや各種PLCとの接続が可能なローコストパッケージソフトです。イントラネット・インターネットを利用した、唯一の完全WebベースのSCADAとしてご活用いただきたいと思います。 ■

本システムについての照会先:
 (株)ネットワークコーポレーション
 営業部
 TEL.045-943-0188
 FAX.045-943-0180
 E-mail:support@netcorp.co.jp

注1)PDA:Personal Digital Assistantの略。個人の情報管理をあらゆる角度でアシストしてくれるようなコンピュータおよびコンセプトの総称で、コンピュータネットワークと接続するコミュニケーション機能を特徴とする携帯情報端末。
注2)タブレットPC:“紙とペン”感覚で使える、新しい形のパソコン。
