4桁表示、警報・各種出力付
|
|||||||||||||
| （株）エム・システム技研 開発部 |
|||||||||||||
この46DVは、ご注文時に比較出力付を指定されると、デジタルパネルメータリレーとしてもご使用になれます。またオプションとして、外部制御／BCD出力／アナログ出力／通信機能が選択できます。

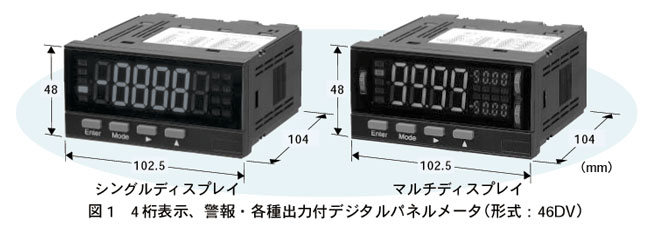

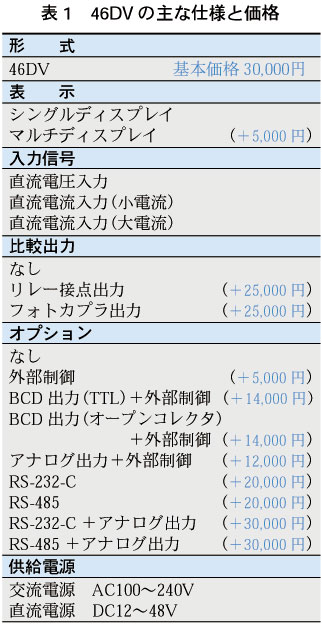

（1）表 示 表示器には、メイン表示部だけを搭載したシングルディスプレイと、メイン表示部およびサブ表示部を搭載したマルチディスプレイの2タイプがあります（図1参照）。 メイン表示部は、4桁で赤／緑の2色LEDを採用し、表示色を任意に設定できます。また前述のように、文字高さは20mmと大きく見やすくなっています。 サブ表示部は、4桁で赤色LEDを採用しています。文字高さは6mmと小さくなっていますが、前面右側の上下に2つの表示部を搭載し、比較出力付のときには、上限設定値と下限設定値を表示できるようになっています。 （2）入力信号 入力信号としては、直流電圧入力／直流電流入力（小電流）／直流電流入力（大電流）の3種類があります。各入力信号の測定範囲については、表2をご参照ください。 （3）比較出力 比較出力は、2点警報（上下限）と許容差判定の2種類の使用方法のいずれかを選択できます。また、リレー接点出力とフォトカプラ出力があります。2点警報は、上限値と下限値を設定することにより、それらと比較して警報出力が得られます。許容差判定は、基準値と許容差を設定することにより、入力値が許容差の範囲を超えたときに警報出力が得られます。 （4）オプション オプションは、ご注文時の指定によって選択できます。 1）外部制御 ホールド／ピークホールド／デジタルゼロ／パターンセレクトの各機能を選択使用できます。ピークホールドは、最大値／最小値／最大値－最小値の値 を選択・設定できます。デジタルゼロは、現在の表示をゼロにします。パターンセレクトは、お客様が設定された最大8パターンのデータから1パターンを選択します。 2）BCD出力 BCD出力としては、オープンコレクタ出力とTTL出力があります。 ３）アナログ出力 アナログ出力は、表示値に対してスケーリングできます。出力レンジとしては、DC4～20mA／DC0～1V／DC0～10V／DC1～5Vの4種類があり、任意の出力レンジに設定・変更できます。 4）通信機能 通信機能はメンテナンス用として装備しています。46DVの前面からも設定できますが、通信機能を使うことによって遠方からの設定が可能になります。RS-232-C／RS-485に対応しています。 （5）供給電源 供給電源については、AC電源用とDC電源用があり、それぞれの許容電圧範囲はAC 85～264V、DC 10.8～58.2Vとなっています。

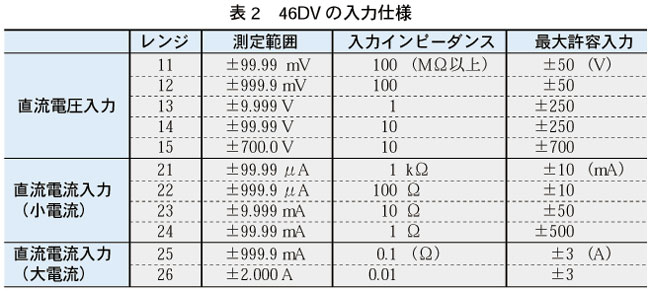

ご注文時に選択された入力信号の種類ごとに異なりますが、それぞれ入力レンジを設定できます。 （2）スケーリング フルスケール／オフセットの入力値および表示値を設定することでスケーリングができます。 （3）平均サンプリング回数 1サンプリング時間は1msとしています。サンプリング時間×平均サンプリング回数で表示値の更新周期が決まりますから、平均サンプリング回数を選択することにより表示値の更新周期を設定できます。 （4）移動平均回数 移動平均サンプリング回数分のデータを取り込み平均します。 移動平均回数が多いほどフィルタ効果が大きくなります。 （5）ステップワイド 表示のバラツキを押さえるため、表示値の変化幅を設定できます。変化幅は1、2、5、10の中から選択可能であり、たとえば、2を選択すると表示値は0000、0002、0004 …となります。 （6）表示色 表示色は、赤色／緑色から選択できます。また比較出力付のときは、警報出力時と正常時の色を変えることができます。 （7）パワーオンディレー時間 電源を投入してから測定動作を開始するまでの時間を設定できます。 （8）プロテクト機能 入力レンジやスケーリングなど各種設定項目のデータを誤操作で変わらないように防止します 。
●電流入力時（表示） ±（0.1％ of｜rdg｜＋2digits） ●電圧入力時（表示） ±（0.03％ of｜rdg｜＋1digit） ただし、±700.0Vレンジは ±（0.1％ of｜rdg｜＋2digits） ●アナログ出力：±0.5％ of FS （2）温度係数 ●表示（電流入力時） ±0.015％ of FS／℃ ●表示（電圧入力時） ±0.01％ of FS／℃ ●アナログ出力：±0.02％／℃
なお、ここにご紹介した46シリーズのほかに、現在エム・システム技研では小形デジタルパネルメータ43シリーズ／デジタルパネルメータリレー45シリーズも販売中です。 エム・システム技研の各種製品をご愛用いただきますよう、今後とも、よろしくお願いします。■ |
|
||||||||||||
|
|||||||||||||
