PROFIBUS-PA通信対応
|
|||||||||||||||
| （株）エム・システム技研 開発部 | |||||||||||||||

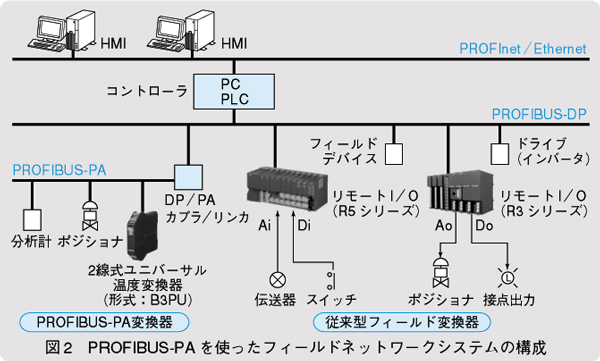

PROFIBUSは、FA（ファクトリーオートメーション）とPA（プロセスオートメーション）をカバーする唯一のフィールドバスといえます。なおPROFIBUSには、FA用のフィールドバスであるPROFIBUS-DPとPA用のフィールドバスであるPROFIBUS-PAがあります。これら2つのフィールドバス間の通信は、DP/PAカプラ／リンカというインタフェースにより実現されます（図2参照）。 国際規格IEC61158に準拠したPROFIBUS-PAの主な特徴は、以下のとおりです。 （1）同期データ伝送（IEC61158-2に準拠します） ●伝送方式：MBP（Manchester- coded Bus Powered） ●伝送速度：31.25kbit／s （2）通信プロトコル ●PROFIBUS DP-V1 （3）デバイス・プロファイル ●PROFIBUS-PA Profile （現在Ver. 3.0） （4）本質安全防爆への対応 ●IEC61158-2に準拠した物理層は、本質安全防爆に対応することが可能です。 エム・システム技研は、すでにHART通信対応の機種を含む薄形2線式変換器「B3・UNITシリーズ」（本誌2003年4月号参照）をご提供して参りました。今回は、このシリーズに含まれる機種としてPROFIBUS-PA通信対応の高精度 2線式ユニバーサル温度変換器（形式：B3PU）を新規に開発しました。 本稿では、B3PUの特徴、仕様およびその設置例について以下にご紹介します。

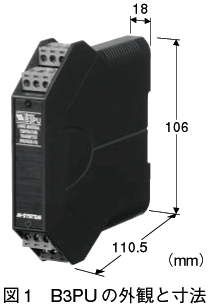

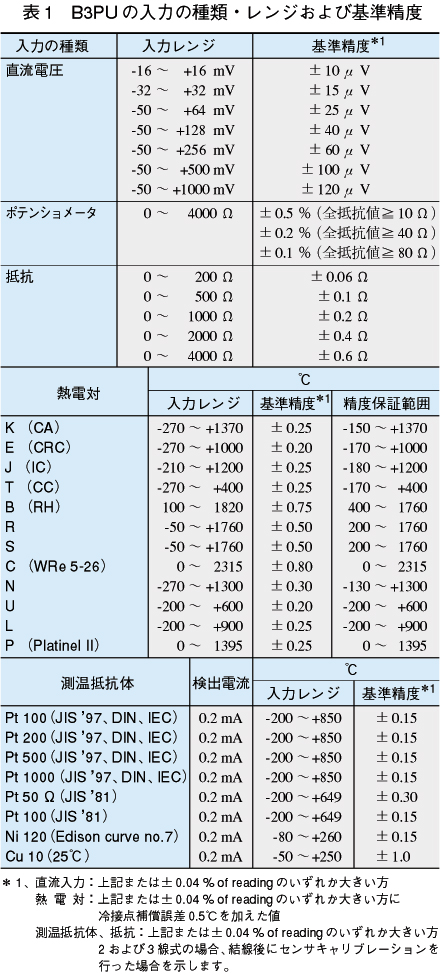

前述したPROFIBUS-PA対応の特徴以外に、B3PUは、温度変換器として以下のような機能と特徴をもっています。 （1）ユニバーサル入力 熱電対、測温抵抗体、直流電圧、抵抗、ポテンショメータの5種類の入力仕様を選択・設定可能です。詳細は、表1をご参照ください。 （2）高精度・高性能 ●高い測定精度：表1参照。 ●優れた冷接点補償特性（熱電対入力の場合）：±0.5℃以下（－5～＋55℃の範囲で） ●広い使用温度範囲：変換器本体は、－40～＋85℃の範囲で使用可能です。 （3）自己診断機能 入力センサだけではなく、変換器が自分自身の動作状況も診断できます。上位のプロセス制御システムであるPC／PLCからのコマンドに応じ、自己診断を行い、それに関連する診断結果を上位のPC／PLCに送ります。 （4）標準仕様外の熱電対、測温抵抗体にも対応可能 熱電対および測温抵抗体に対しては、お客様がご指定のテーブルをB3PUに入力すれば標準仕様以外のセンサにも対応可能です。 （5）入力センサ校正 入力レンジ内の任意の2点に対し、校正できます。下方校正（Lower-Trimming）では校正点での誤差をオフセット値とし、上方校正（Upper-Trimming）では、下方校正点と結んだ直線の傾き（ゲイン）として校正します。
出力信号は、国際規格IEC61158-2に準拠したMBPデジタル信号です。 供給電源としては、9～30VのDC電源に適応しています。また、自動極性判別機能をもっているため、配線時の電源極性の間違いでB3PUが壊れる、あるいは動作しないという心配はまったく不要です。
注1）HART通信に関する詳細は、本誌1998年11、12月号の「計装豆知識」をご参照ください。 注2）PROFIBUSに関する詳細は、本誌1999年12月号の「計装豆知識」をご参照ください。 注3）防爆に関する詳細は、本誌2000年3、4月号の「計装豆知識」をご参照ください。 |
|
||||||||||||||
|
|||||||||||||||
