| １９９８年１２号 | ||||

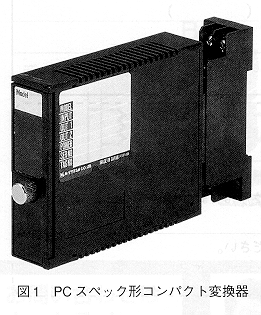

PCスペック形コンパクト変換器
| ||||
| （株）エム・システム技研 開発部 | ||||

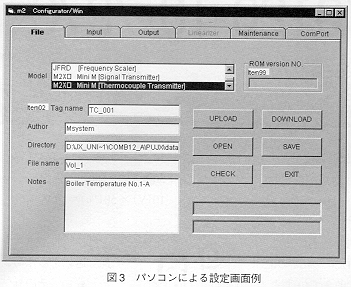

| は じ め に エム・システム技研が日本で初めての計装用プラグイン変換器「M・UNIT」シリーズを発売してから、すでに24年が経過しました。おかげさまで今日では年間25万台の変換器を世界中に出荷するまでに至りましたが、これはひとえに、ユーザー各位のご愛顧の賜と深く感謝しております。 このたびエム・システム技研では、みにまるシリーズの小形化技術に最新のマイクロプロセッサ技術を取り入れ、新しいスペックソフト形変換器を開発いたしました。 「PCスペック形コンパクト変換器」と呼ぶ、この新しい変換器の特徴と概要について、熱電対変換器（形式：M2XT）を例にとって、ご紹介します。 1． PCスペック形コンパクト変換器の特徴 ●PCプログラマブル（Windowsパソコンでパラメータ設定可能） ●高精度 ●広い使用温度範囲 ●多種類の熱電対に対応可能 ●海外規格対応 2．PCプログラマブル 従来からエム・システム技研が提供してきましたスペックソフト形変換器では、入力レンジなどのパラメータの設定・確認などの操作はプログラミングユニット（形式：PU-2A）で行っています。 カップル変換器M2XTをはじめとするPCスペック形コンパクト変換器では、入力レンジ、出力レンジなどのパラメータの設定、確認、変更などの操作をWindowsパソコン上で動作するプログラムを使って行うことができます。このプログラムは、Windowsアプリケーションのルールに沿って設計されていますから、初めて使用する方でも違和感なく操作することができます。 このプログラムを使用すると、個々の変換器のパラメータの設定状態をパソコンのハードディスク、フロッピーディスクなどに保存することもできます。したがって、変換器を交換するときや、同一の設定を持つ変換器を多数使用するときに、保存されたパラメータ設定をそれらの変換器にダウンロードすることで、簡単に同じ設定を持つ変換器を複製することができます。 なお、PCスペック形コンパクト変換器では、前面に用意されたスイッチを使用してゼロ、スパンの微調整ができますから、現場での微調整が必要な場合に便利です。 3．高 精 度 M2XTは、全測定範囲にわたって高い変換精度を実現しました。たとえば、K熱電対（測定範囲：－270～＋1370℃）やE熱電対（測定範囲：－270～＋1000℃）では、測定範囲に対して0.01％以下の変換精度を実現しています。 4．広い使用温度範囲 M2XTは、－5～＋55℃の周囲温度範囲で、カタログ上の変換精度を保証します。また－30～＋60℃の広い温度範囲で、動作可能です。 5．多種類の熱電対に対応可能 M2XTは、13種類の熱電対に対応する温度－起電力特性表をすべて標準で用意しています。したがって、大多数の用途で、ご使用になる熱電対に対応する特性表を標準特性の中からご選択いただけます。標準以外の熱電対をご使用になりたい場合は、お客様がその熱電対に対応する温度－起電力表をご用意くだされば、お客様仕様の変換器にすることができます。 6．海外規格対応 M2XTは、以下に列挙するように各種の海外規格に適合しています（承認申請中を含む）。 （1）CEマーキング CEマーキングは、EU（欧州連合）域内で特定の製品を販売するときに、その安全性を保証するマークを製品に表示させる制度です。M2XTはCEマーキングに適合しています。 （２）UL一般安全規格 M2XTは、UL規格UL3111－1「測定、制御および試験所用電気装置の安全要求事項、第1部：一般安全事項」に基づく安全規格への適合認定を申請中です。 （3）ノンインセンディブ規格 ノンインセンディブ規格は、日本では未だあまり普及していませんが、近年アメリカ・イギリスで確立され、広く使用されるようになってきた規格であり、「プラントの異常時に限って発火性の物質が存在する恐れがある場所」で使われる計測・制御機器のために制定された規格です。PCスペック形コンパクト変換器については、この規格に対する適合認定も申請中です。なお、ノンインセンディブ規格に関してご興味をお持ちの方は、本誌1998年1月号の「計装豆知識」欄に詳しい説明が載っていますからご参照ください。 お わ り に PCスペック形コンパクト変換器については、ここに例に挙げた熱電対変換器（形式：M2XT）のほかに直流入力変換器（形式：M2XV）を同時にご提供します。また、測温抵抗体変換器（形式：M2XR）、ポテンショメータ変換器（形式：M2XM）も開発中です。 エム・システム技研では、より多くのお客様のニーズにおこたえできるよう、今後もお客様のご使用形態に適した変換器シリーズを提供して行く所存です。どうぞよろしくお願い申しあげます。 ■ ＊みにまるは商標登録出願中です。 |
| |||
|
||||
