専用電話回線と避雷器（1）

近年の通信技術の発達はめざましく、それに伴い次々と新しい通信サービスが誕生しています。音や映像といった多量のデータをより速く送受信したいというニーズに対応し、高速な通信サービスが増えています。専用電話回線（以下、専用回線）についても同様で、アナログ専用回線から始まりデジタル専用回線、光ファイバ専用回線などが加わり、さらにインターネット技術を利用して仮想的な専用回線を構築するサービスもあります。このようなデータ通信の大容量高速化の流れがある一方で、小容量のデータを低速であっても確実に長時間送受信したい、しかも低料金で、というニーズも多数あります。したがってアナログ専用回線によるサービスが低価格の通信サービスとして現在でも提供されています。

専用回線といっても、用途や通信速度によってサービスは分かれます。とくにアナログ専用回線の場合には、サービスごとに通信線の電気的仕様が異なり、使用するテレメータ装置や避雷器の選定にも注意が必要です。

NTTグループでは、アナログ専用サービスとして表1に示すサービスを行っています（2008年7月現在）。そのサービスは帯域品目と符号品目とに大きく分かれます。

表1　アナログ専用サービス（NTT グループ）と対応モデムおよび避雷器

帯 域 品 目	伝送速度	品　目	端末区間の 構成		通信 方式	モデム　 形式／通信速度		避雷器
	～4800bps	3.4kHz	2線式		適宜	MOD2	300bps （全二重）	形式： MDP-FT
						MOD3	1200bps （全二重）
						MOD4	300bps （半二重）
						MOD5	1200bps （半二重）
						MOD6	2400bps （全二重）
						MOD7	300bps （半二重）
						MOD8	1200bps （半二重）
	～4800bps	3.4kHz	4線式		適宜	−	−
	～9600bps	3.4kHz(S)	4線式		適宜	−	−
符 号 品 目	伝送速度	品　目	端末区間の 構成		通信 方式	モデム　 形式／通信速度		避雷器
	50bps	特殊な直流 方式以外	2 線 式	アース リターン	全二重	MOD	50bps （全二重）	形式： MDP-MFA
		特殊な直流 方式	2 線 式	アース リターン	全二重	MOD1
			2 線 式	メタリック リターン	単方向 半二重	−	−
			4 線 式	メタリック リターン	全二重	−	−	−
	2400bps	デジタル伝送 （AMI符号）	4 線 式	−	全二重	−	−	−
	4800bps
	9600bps

帯域品目

帯域品目は、メタリック平衡対ケーブルを使用して、通常は0.3kHzから3.4kHzまでの周波数帯域で伝送することができる回線です。データ通信に使用できるのは、3.4kHzと伝送特性を改善した3.4kHz（S）です。3.4kHzには2線式と4線式の回線があり、最高4800bpsの伝送速度で通信できます。また3.4kHz（S）は4線式だけですが、最高9600bpsの伝送速度での通信が可能 注）です。　

避雷器の選定

帯域品目において2線式回線の場合には、テレメータ装置（モデムなど）との間の通信速度を一致させる必要はありますが、回線としての電気的仕様は共通であるため、モデムの種類にかかわらず帯域品目用の避雷器が使用できます。また4線式の回線については、送信側（2線）と受信側（2線）の間の絶縁が保証されていれば、それぞれの回線を2線式用の避雷器（テレメータ用避雷器（形式：MDP-FT）（図2））で保護することができます。

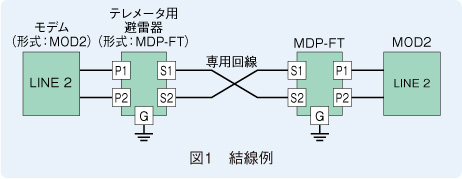

図1には、帯域品目3.4kHzの2線式回線にモデム（形式：MOD2）とMDP-FTを組み合わせた場合の結線図を示しています。

次回は、符号品目についてご紹介します。

〈参考文献〉
NTT東日本技術参考資料「アナログ専用サービス」
（http://www.ntt-east.co.jp/ether/refer/）

〈関連記事〉
『エムエスツデー』誌2002年3月号「計装豆知識」テレメータ装置と専用電話回線

注）標準的モデムでビット誤り率が概ね1×10⁻⁵です。
