エムエスツデー 2014年1月号
Products Review

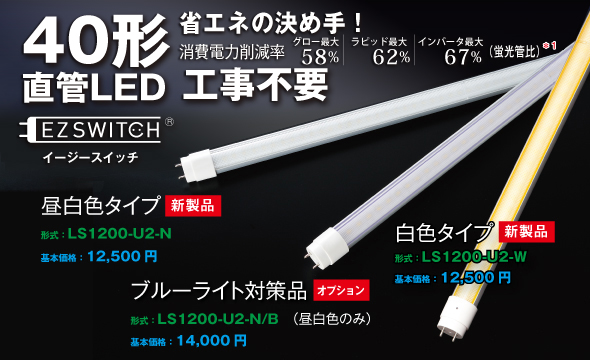

どの蛍光灯でも取替えるだけでLEDになります。
40形直管LED EZSWITCH®
グロー、ラピッド、インバータ
あらゆるタイプの既存蛍光灯器具に「工事不要」で取付けられます。
グローでも、ラピッドでも、インバータでも、お客様の既存器具の種別を瞬時に見分け、最適な内蔵回路を自動選択（特許取得）＊2 します。 このため、どのタイプの器具でも余計な発熱がなく、十分な省エネ効果が期待できます。さらに安定器に余計な負荷が掛からないよう、お客様の既存器具にやさしい「親切設計」になっています。その上安定器がインバータの場合は内蔵CPUが電流量を監視し、最適な回路を選択するとともに、異常を確認すると直ちに電源をオフにする「安心設計（特許取得）＊3 」になっています。
省エネ効果を実測して公開！
取替えられる蛍光灯器具がさらに増え135機種になりました。
| 点灯方式別動作確認済み照明器具数 | |
| インバータ方式 | 103機種 |
| グロー方式 | 17機種 |
ラピッド方式 |
15機種 |
AC電源の直結もできます。 |
|
40形直管LEDイージースイッチは、市販されている照明器具に実際に取付けて、組合せの適否、装着の可否を確認しています。また、取替えた照明器具で、蛍光灯と比べてどのくらい省エネ効果があるかを検証し、その測定結果をホームページで公開しています。今回、新たにインバータ方式で6機種の点灯を確認し、掲載機種数は135に達しました。詳しくはホームページの消費電力比較表をご覧ください。 さらに万が一、照明器具が故障や寿命で使えなくなったり、イージースイッチが点灯しない照明器具の場合でも、AC電源を直結すれば使用できる新機能を追加したので、安心してお使いいただけます。
新色追加 白色登場
白色タイプは、一般的な蛍光灯と同じ色を再現しました。色温度は3800～4500K（ケルビン）です。
従来からある昼白色タイプの色温度は4600～5500Kです。
新機能 安心のAC電源直結
安定器が壊れてもAC電源を直結すれば正常に点灯します。
注）配線工事は取扱説明書に従い、必ず電気工事士の有資格者が行ってください
（感電、火災、故障の原因となります）。
注）配線工事における責任は作業者にあるものとし、エム･システム技研は一切の責任を負いません。
ご注文時指定
オプション 眼に優しい ブルーライト対策品
明るい昼白色、色合いも変わりません
身体への影響があるといわれているブルーライトを最大約50％カット＊4 したブルーライト対策品を昼白色タイプにご用意しています。
ブルーライトとは
380～495nm（ナノメートル）の波長の青色光です。網膜まで届くエネルギーの強い光のため、眼や身体への影響が懸念されています。
イエローランプはご相談ください！
半導体工場の露光工程などで使用されるイエローランプ用代替品については別途ご相談ください。
関連機器
防水蛍光灯器具対応の防水チューブ
玄関や軒下で使用する防水蛍光灯器具にLS1200-U2と組合せて使える防水チューブ（形式：WT1200）をご用意しています。
| パナソニック対応品 | 形式：WT1200-P | 基本価格：5,500円 |
| 日立アプライアンス対応品 | 形式：WT1200-H | 基本価格：5,500円 |
| 東芝ライテック、三菱電機照明、NECライティング対応品 | 形式：WT1200-O | 基本価格：5,000円 |
40形直管LED EZSWITCH®（形式：LS1200-U2）の主な仕様
| 照明器具への対応 | グロー/ラピッド/インバータ/AC電源直結 |
| 管 色 | 昼白色（4600～5500K）、白色（3800～4500K） |
| 材 質 | ポリカーボネート、アルミニウム |
| 口 金 | G13 |
| 設計寿命＊6 | 40,000時間（40℃にて） |
| 消費電力＊7 （1灯器具使用時） |
グロー ： 17～ 25W |
| 使用温度範囲 | −25～＋55℃ |
| サイズ | 1198.8×φ28.9ｍｍ |
| 取 付 | 既存の蛍光灯器具に工事不要で取付け可能（グローの場合、必ずグローランプを取り外してください。AC電源直結の場合、蛍光灯器具の配線工事が必要です） |
| 質 量 | 約400g |
| 全光束＊7 （1灯器具使用時） |
昼白色： 1,650lm（グロー、ラピッド、AC電源直結）/ 700～1,900lm（インバータ） 白 色： 1,530lm（グロー、ラピッド、AC電源直結）/ 650～1,770lm（インバータ） |
| 直下照度＊7 （1m、1灯トラフ器具使用時） |
昼白色： 390lx（グロー、ラピッド、AC電源直結）/ 170～460lx（インバータ） 白 色： 360lx（グロー、ラピッド、AC電源直結）/ 160～430lx（インバータ） |
| 演色性（Ra） | 昼白色：82 白色：78 |
| 環境仕様 | RoHS指令の指定有害物質は規定値以下 |
| 準拠規格 | 安全規格 JIS C 8147-2-13：2008 JIS C 8154：2009 |
注）グローの場合、必ずグローランプを取外してください。
取外さずに使用した場合、点滅動作を繰返し、
数分後に本器内部のヒューズが切れて消灯（故障）します。
注）2灯式の場合、LS1200-U2以外の直管LEDや蛍光灯とは混在できません。
防水チューブ（形式：WT1200）仕様
| 対応器具メーカー | パナソニック、日立アプライアンス、 東芝ライテック、三菱電機照明、NECライティング |
| 保護等級 | IP23（LS1200-U2およびIP23仕様の防水器具と組合せた場合） |
| 材 質 | ポリカーボネート、シリコンゴム |
| 使用温度範囲 | －25～＋45℃ |
| 質 量 | 防水チューブ＋防水パッキン：約80g 防水キャップ（パナソニック、日立アプライアンスの場合）：約20g |
注）防水器具の防水キャップはφ32用をご使用ください。 対応器具メーカーにより異なります。
・パナソニック、日立アプライアンスの場合：防水チューブ（形式：WT1200）付属品
・東芝ライテック、三菱電機照明、NECライティングの場合：器具メーカー品
注）割れや変形により防水性能に影響を与える場合がありますので、定期的な点検を実施し、
早めの交換をお勧めします。
注）防水チューブ装着時は明るさが若干低下します。
＊1 2013年11月エム･システム技研調べ。
詳しくはホームページの「LS1200-U2消費電力比較表」をご覧ください。
＊2 取り付ける照明器具の種類を見分ける安定器検出機能（特許第5108994号）
＊3 各種のインバータに対応できるインバータ用インピーダンス調整機能付回路（特許第5266594号）
＊4 EZSWITCH® のカバーを取った状態からのカット率です。
＊5 パナソニック、日立アプライアンス対応品のみ付属しています。
東芝ライテック、三菱電機照明、NECライティング対応品の防水キャップについては
φ32用をご使用ください。
形式など詳細については各器具メーカーにお問合せください。
＊6 全光束が70％まで低下するまでの時間です。製品の寿命を保証するものではありません。
＊7 エム･システム技研選定の安定器装着状態での値です。
安定器によって、全光束、照度、消費電力が異なります。
