エムエスツデー 2014年7月号

LED照明・紫外LED

Products Review
万能直管LEDライト
LS600EX  新発売

万能直管LEDライト LS600EX 新発売

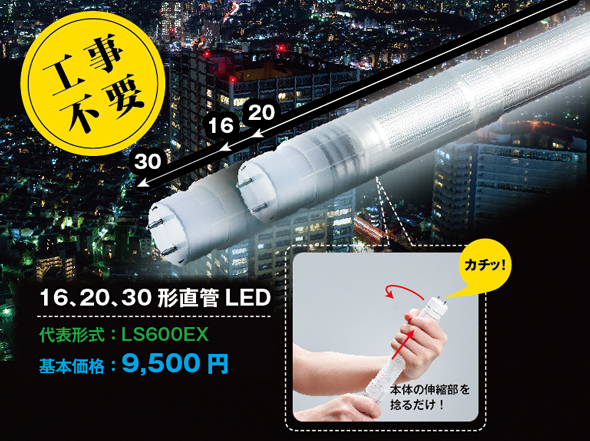

独自の伸縮機構

 スライド機構とスプリング機構を兼ね備えて3サイズを1機種でまとめました。

独自の伸縮機構 16、20、30形直管LED
代表形式:LS600EX 基本価格:9,500円

判別が難しい16形、20形、30形

 長さが60センチメートル 前後の比較的短いタイプの蛍光灯には30 形、20 形、16 形の3 種類があります。30 形と20 形の長さの差は5センチメートル で、16 形と20 形の長さは8.5ミリメートルしか変わりません。さらにそれぞれ点灯方式により使える機種が異なるとなると、取替用機種が多くなり大変です。

 「LS600EX」ならこれ1本で30 形、20 形、16 形のいずれのサイズでも共用でき、さらに点灯方式も選ばず、工事不要でそのまま取付けられ便利です。また、発注ミスや在庫を抱える心配がありません。

LS600EXの寸法

LS600EXの寸法

通常の蛍光灯をこれに替えると“今すぐ節電”が始まります。

消費電力 約1/2

*1  同じ条件で蛍光灯を使用した場合と比較。(2014年5月エム・システム技研調べ) 詳しくはホームページのLS600EX 「消費電力比較表」をご覧ください。

LS600EX 電子回路のご紹介

LS600EX 電子回路のご紹介(左側部分)
特許出願中 左側部分 意匠登録出願中 温度ヒューズ意匠登録第1483252号 レンズ面にカッティングを施し、LEDの光量を失うことな
   く効率的に広範囲に
    光を分散する独自の
       カットを採用
         しました。

LS600EX 電子回路のご紹介(中央部分)
特許第5108994号 照明器具がインバータ方式かどうかを見分ける回路です。 CPU 中央部分

LS600EX 電子回路のご紹介(右側部分)
特許第5266594号 保護回路 温度ヒューズ 異常時遮断リレー どんなインバータ方式の照明器具でも
 最適な状態で点灯する回路です。
温度ヒューズ 右側部分

16、20、30形直管LED LS600EXの主な仕様

照明器具への対応 グロー方式/ラピッド方式/インバータ方式/AC電源直結方式
管  色 / 演色性(Ra) 昼白色(4600〜5500K)/ 82
材  質 ポリカーボネート、アルミニウム
口  金 G13
設計寿命*2 40,000時間(40℃にて)
(一部の照明器具は除きます。詳しくは仕様書をご覧ください)

消費電力*3

(1灯器具使用時)

グロー方式 :11 〜 13W
ラピッド方式 :13 〜 15W(調光式は20〜25W)
インバータ方式 :11 〜 22W
AC電源直結方式 :10 〜 13W
(安定器の個別の消費電力については、エム・システム技研ホームページの「LS600消費電力比較表をご覧ください)

使用温度範囲 −25〜+55℃
サイズ(φ31.8mm)

16形:588.5mm
20形:580mm
30形:630mm

取  付 既存の蛍光灯器具に工事不要で取付けできます(グロー方式の場合、必ずグローランプを取り外してください。AC電源直結方式の場合、蛍光灯器具の配線工事が必要です)
質  量 約250g

全光束*3

(1灯器具使用時)

900lm(グロー方式、ラピッド方式、AC電源直結方式)
700〜1100lm(インバータ方式)

直下照度*3

(1m、1灯トラフ器具使用時)

230lx(グロー方式、ラピッド方式、AC電源直結方式)

180〜280lx(インバータ方式)

環境仕様 RoHS指令の指定有害物質は規定値以下
準拠規格 安全規格 JIS C 8147-2-13:2008  JIS C 8154:2009

注) グロー方式の場合、必ずグローランプを取外してください。
  取外さずに使用した場合、点滅動作を繰返し、数分後に本器内部のヒューズが切れて
  消灯(故障)します。

注) 2灯式の場合、LS600EX以外の直管LEDや蛍光灯とは混在できません。

*2 全光束が70%まで低下するまでの時間です。製品の寿命を保証するものではありません。
*3 エム・システム技研選定の安定器装着状態での値です。
   安定器によって、全光束、照度、消費電力が異なります。
