エムエスツデー 2014年7月号

Products Review
こんなところで活躍している!
データマル®の納入事例 その2
納入例1 ボイラ
納入例2 公園内施設
納入例3 水質分析計
納入例4 ガス発電装置
納入例1 業種:装置・機械
ボイラ
ボイラの遠隔監視
■ はじめはボイラ試運転時のデータ収集用として使用し、一定期間データを記録した後は、別の現場で試運転するボイラのデータ収集ができるようモバイルルータを使用します。
■ データマル®を設置したときデータが正しく収集できているかどうかが分かるようにするために、モバイルルータのWiーFi機能を用いてタブレットから確認します。
■ 中央監視所から、データマル®のWeb画面にアクセスすることにより、各装置の運転ステータスやガス圧力、排ガスの成分、温度などの現在値やトレンドデータを確認できます。
■ データマル®の警報機能を利用して、温度や圧力などの数値が異常値になったと きは、Eメールにより中央監視所へ通報します。
納入例2 業種:公共・生活
公園内施設

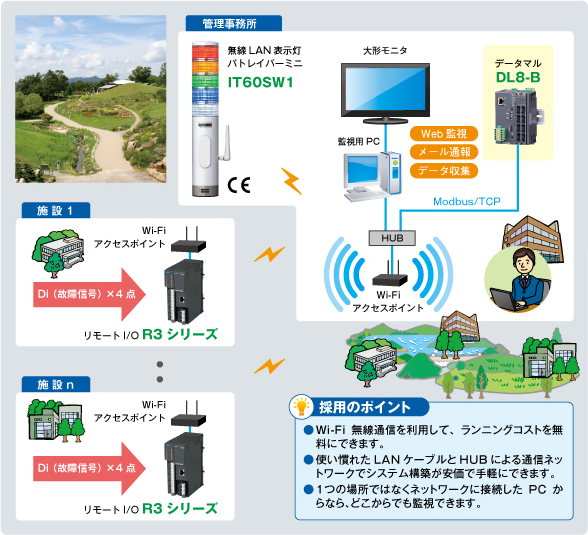

国営公園内の施設監視
■ データマル®(タイプB)を使用した簡易監視システムです。Wi-Fiアクセスポイントを使用して無線により通信します。
■ 施設側のリモートI/O R3シリーズに入力される接点の状態は、Wi-Fiアクセスポイントを介してデータマル®が監視しています。接点信号が入力されると、データマル®が監視しているタイミングで入力を検知します。
■ データマル®の警報出力機能を利用して、事務所側の無線LAN表示灯 パトレイバー®ミニ(形式:IT60SW1)のランプを無線通信によって点灯させます。
■ 無線LAN表示灯は、ランプ表示だけでなくブザーを鳴らすこともできます。
納入例3 業種:上下水道
水質分析計
水質分析計の遠隔監視
■ 水質管理のために水道管の末端に水質分析計を取付けています。
■ 監視対象が多く、従来は担当者が各設置場所を回って計測値を確認していました。
現在は、ランニングコストを抑えるため、通信スピードが128kbpsに制限された割安プランを使用しています(回線使用料:1,505円(税抜)/月 2014年5月現在)*1。
■ Web画面監視時は、クラウドサーバに対してアクセスするため、低速回線による画面展開のストレスがありません。
■ CSVファイル化されたログデータは一定周期でクラウドサーバに転送しているため、手動でダウンロードする必要はありません。

*1 別途mopera Uとの契約が必要です。
納入例4 業種:電気・ガス
ガス発電装置
ガス発電装置の監視
■ 自社に設置しているガス発電装置の監視に使用します。
■ 発電装置まわりの機器の運転時間、運転回数などを測定し、メンテナンスに利用します。
■ 社内LANに接続しているため、社内LAN上のPCから監視ができます。また、自社のEメールサーバを利用してメール通報を行います。
■ 故障が発生したときは、社内の設備管理者およびガス発電装置を管理している会社へ同時にメールを送信し、迅速に対応できます。
■ 1時間に1回、データマル®からEメールを送り、メール文章中に含まれている各計測項目の現在値を把握し、発電状況を確認することができます。
● スマートフォンの画面はイメージです。 お断りせずに変更することがありますのでご了承ください。
● エム・システム技研はスマートフォン(スマホ)端末の販売および携帯電話通信事業を取り扱っておりません。
● このページのアプリケーションを実現するには、固定IPまたはダイナミックDNSが必要になります。
