お客様訪問記 工場向けスポット空調の監視・制御に採用された「リモートGP^®（形式：RGP30）」と「Modbus-RTU対応PAC（形式：BA3-CM20）」

エムジー　本システム導入の経緯についてお聞かせください。

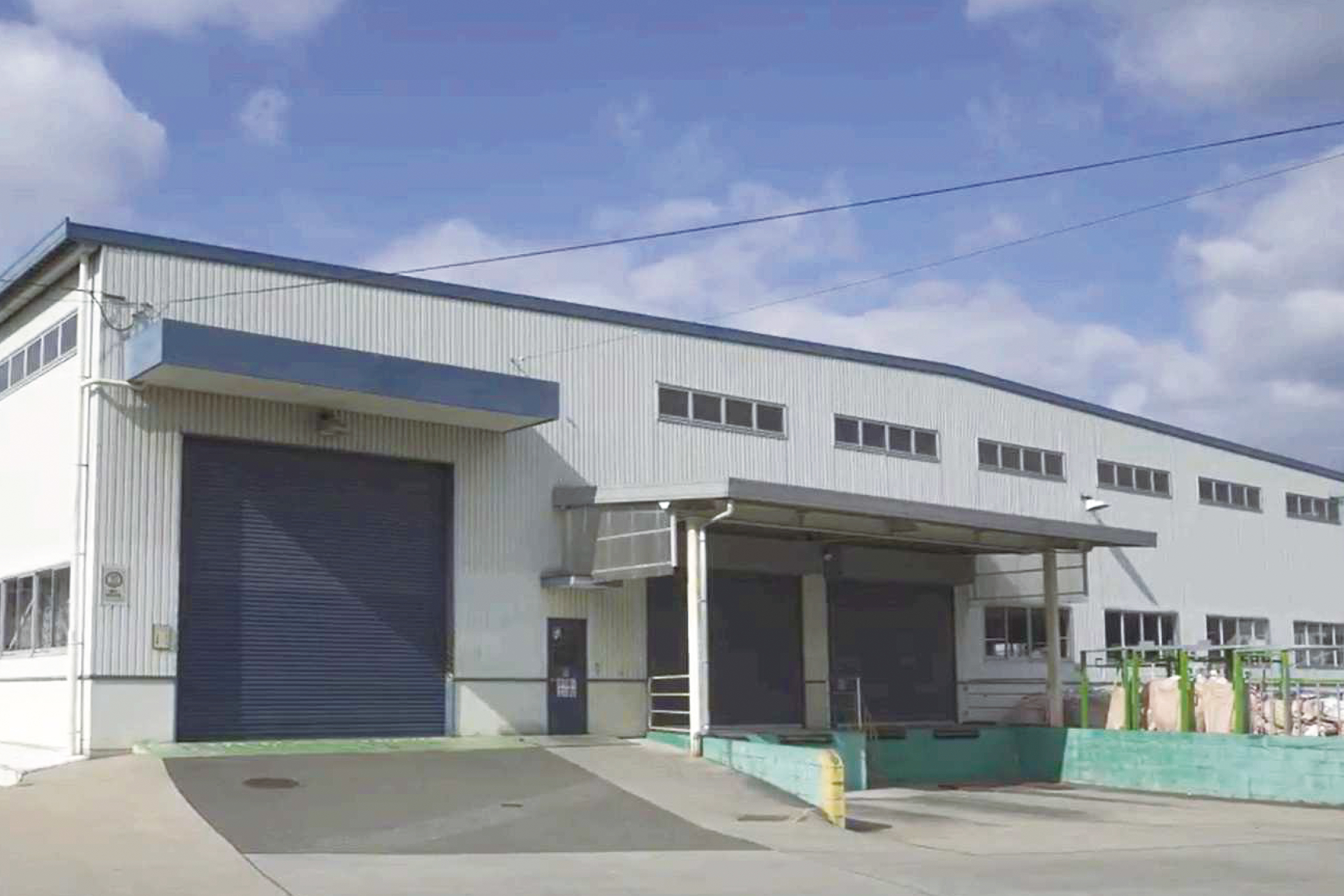

黒川様　本社の第一工場では、近年の酷暑による作業環境の悪化が課題となり、2021年にスポット空調システムを導入しました。導入にあたっては、単なる空調システムの追加にとどまらず、空調の専門メーカーとして「新しい仕組み」も構築したいと考えました。具体的には、製造ラインにあるダンパの溶接工程や塗装ブース用にスポット空調システムを設置し、その「新しい仕組み」を「見える化」して工場見学に訪れるお客様にも体感していただけるようにすることでした。

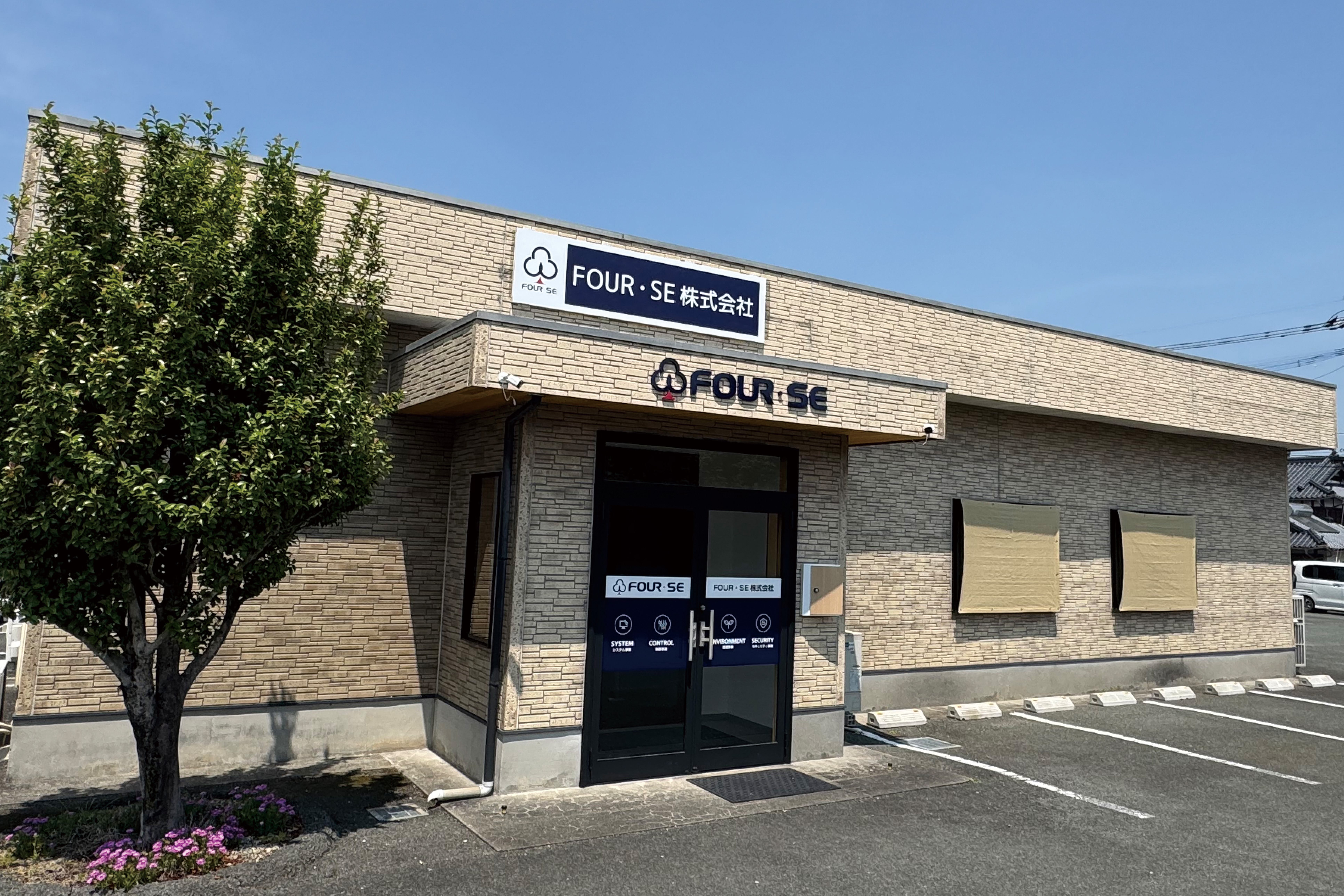

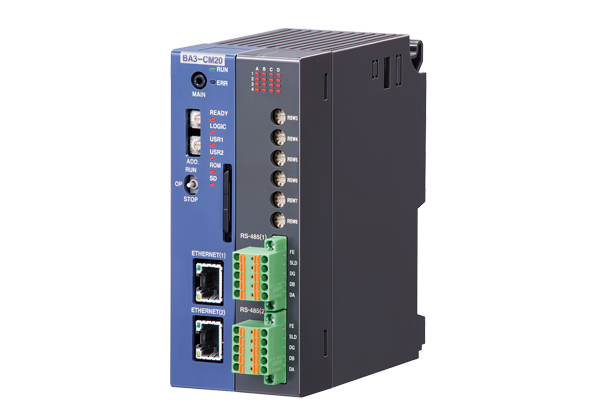

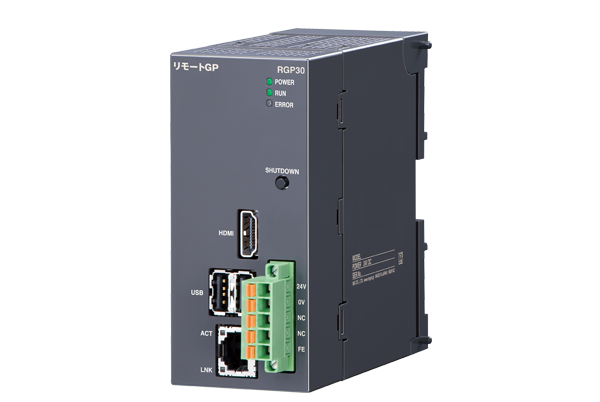

ちょうど当社ではオープンネットワークのModbus通信に対応したモータダンパを開発しており、この製品を活用できるシステムを模索していたところ、エムジーにはModbusに対応した製品が多くあることをFOUR・SE株式会社の落合様からご紹介いただきました。Modbus-RTU通信機能を搭載したコントローラ BA3-CM20と表示器のRGP30を組合せて監視と制御を両立できたことが、エムジー製品を採用した大きな決め手です。RGP30にはHDMI出力が搭載されており、大型モニタへの表示やサイネージ表示にも対応できます。また、表示にはWebブラウザさえあればよいため、無線LANを利用すればタブレットやスマホからの監視にも発展させることができることも魅力でした。

エムジー　本システムの概要や構成についてお聞かせください。

黒川様　詳細はシステム構成図をご参照ください。
今回、工場内にパッケージ空調機を増設し、ダクト経由で各スポットに冷やした空気を送っています。
ダクトの先にはModbus通信対応のモータダンパが9台ついており、BA3-CM20から風量制御を行っています。BA3-CM20にはソフトウェアPLCのCODESYSが採用されており複雑な制御の作りこみができます。そこで現場のスイッチによるダンパの開閉操作信号をBA3-CM20に入力し、スイッチの状態に応じたダンパの開閉制御と空調機のインバータ制御を行っています。工場内ではレイアウト変更が頻繁に行われるため、モータダンパの開閉操作には無線スイッチを採用しました。都度の配線作業が不要となり配置変更の柔軟性も高まりました。

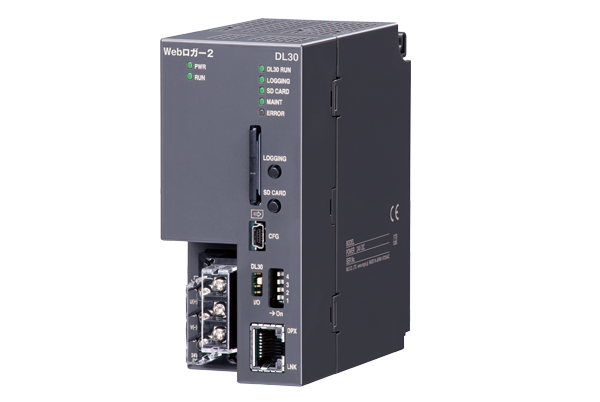

また、BA3-CM20に取込んだダンパの稼働状況信号の把握やイベント履歴の記録を行うため、Webロガー2（形式：DL30）を採用しました。BA3-CM20はModbusサーバ機能も搭載しているため、ModbusクライアントのDL30からEthernet（Modbus/TCP）で接続してデータを収集しています。
これらBA3-CM20やDL30の情報は、Ethernet（Modbus/TCP）でRGP30に取込み、グラフィック画面で監視を行っています。RGP30の監視画面を社内LAN経由でパソコンに表示して、各空調機の発停や設定変更を行うこともできます。さらに、RGP30は社内ネットワークに接続しており、福岡県にある本社と東京本社のどちらからでもRGP30の監視画面をPCのWebブラウザで表示できるようになっています。

エムジー　どのような運用を行っているのかお聞かせください。

黒川様　作業場所に作業員が来ると人感センサが検知してBA3-CM20に接点信号が送られ、BA3-CM20からの指令で自動的にダンパのスライドシャッターが開き、離れると閉じる仕組みを導入しました。これにより、スライドシャッターが開いたままになることを防ぎます。スライドシャッターは作業員が無線スイッチで操作することもできます。
また、BA3-CM20に構築したパターン制御を利用して空調機のインバータ制御を行うことにより、人が多い場合は空調の出力を上げ、少ないときには出力を下げるといった省エネ運転を実現しています。

落合様　このインバータ制御では、「人感センサ優先」や「強制運転モード」など複数のモードを用意しており、RGP30の監視画面から簡単に運転モードを選択できます。さらに、9台のモータダンパそれぞれに設定画面を作成し、詳細なパラメータの変更もModbus経由でできるようにしています。

エムジー　本システムを運用した感想をお聞かせください。

山口様　導入後は工場内の快適性向上を実感でき、作業効率が大きく改善しました。エムジー製品は、機能が明確なため機器選定が容易であり、組合せしやすいと感じています。計画当初は「制御と履歴確認ができれば十分」という要望からスタートしましたが、RGP30を採用したことにより、来場者への見せ方にも幅が広がりました。今回のシステム導入で作業環境改善と省エネが同時にできたことに満足していますし、離れた東京都の事務所から福岡本社の稼働状況や異常が確認できるのも大変便利に感じています。

エムジー　今後の予定をお聞かせください。

黒川様　今後は、工場の空調をはじめとした設備全般の監視・自動化に取組んでいく予定です。人手不足への対応も課題であり、今回のシステムで自社製品とエムジー製品がModbusで接続できることを確認できたのは大きな成果でした。今後は通信対応機器のラインアップをさらに拡充し、単なる機器販売にとどまらず、システム全体としての展開を進めていきたいと考えています。

エムジー　本日はお忙しい中ありがとうございました。今後ともエムジーをよろしくお願いします。
