第9回 ネットワーク機器 組合せ体験レポート

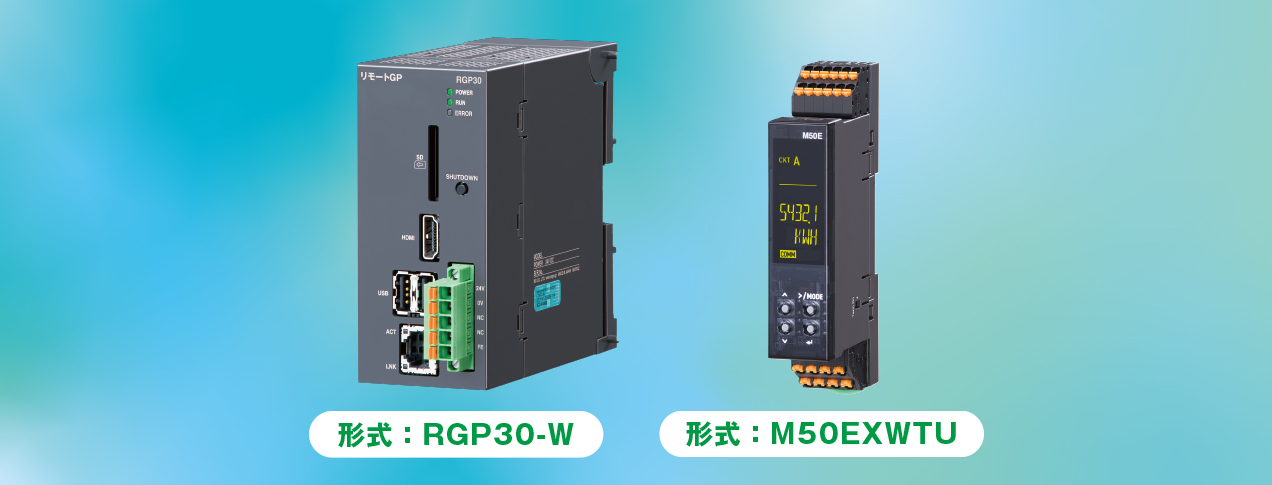

電力用 リモートGP^®に電力マルチ変換器を接続してみた!

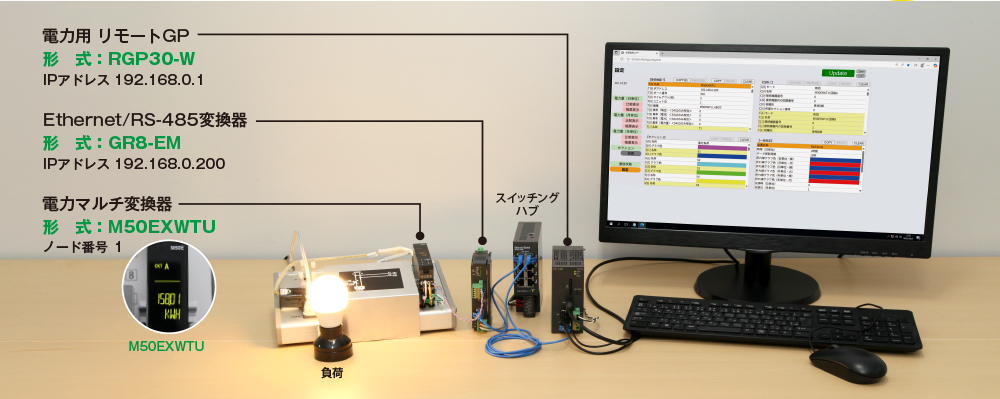

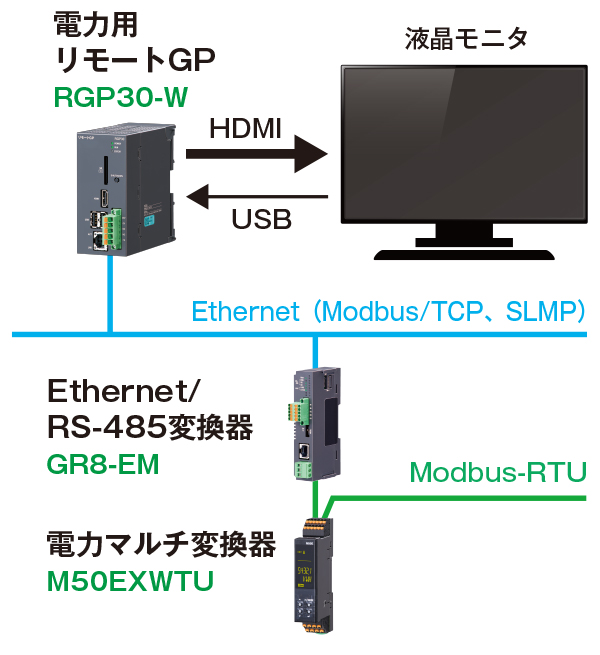

1RGP30-Wの設定画面からM50EXWTUを登録

RGP30-W本体にはInternet Explorer 11がインストールされています。ただし、Internet Explorer 11はプログラムの更新が終了しており、セキュリティ上の問題があり利用は推奨しません。安全にご利用いただくため、以下のいずれかのブラウザをインストールしてご使用ください。
・Microsoft Edge　・Google Chrome　・Firefox

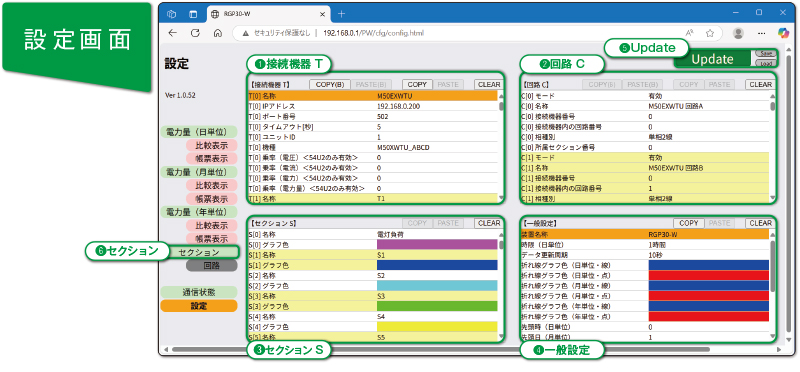

上記 設定画面の❶接続機器 Tを参照

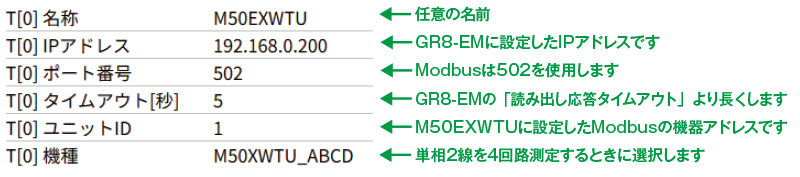

【接続機器Ｔ】にM50EXWTUを登録します。
電力測定機器は、T[0]～T[63]まで、最大64台を登録することができます。
ここでは、T[0]にM50EXWTUを登録します。

上記 設定画面の❷回路 Cを参照

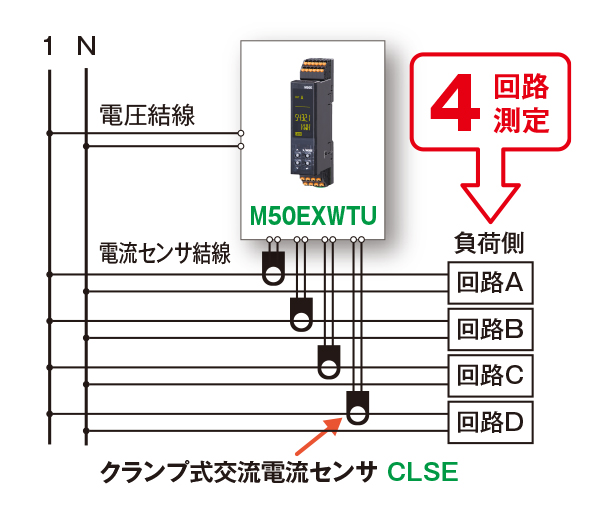

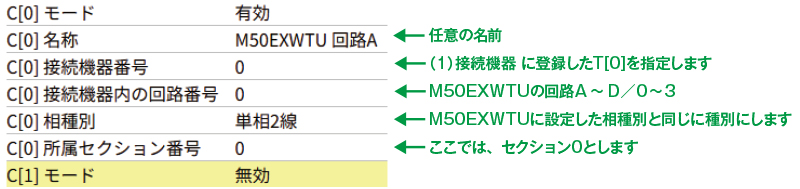

【回路Ｃ】にM50EXWTUの測定対象の回路を登録します。
RGP30-Wでは、C[0]～C[127]まで、最大128回路を登録することができます。ここでは、C[0]にM50EXWTUの回路A～回路Dを登録します。

上記 設定画面の❸セクション Sを参照

【セクションＳ】の名称を登録します。RGP30-Wと接続する電力測定機器（接続機器）の回路が所属するセクションの設定を行います。最大128 セクション（S0～S127）を設定することができます。

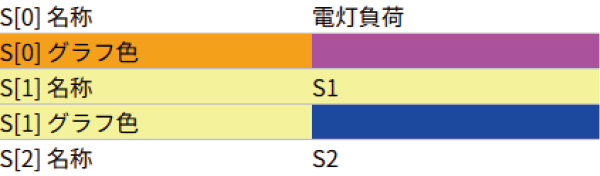

回路の登録で指定した S[0] のセクションの名称を8文字以内で設定します。グラフ色も選ぶことができます。

上記 設定画面の❹一般設定を参照

【一般設定】で装置名称、時限などを設定します。「時限（日単位）」は、帳票の積算電力量を差分する時間単位となります。

2設定の書込み

上記 設定画面の❺Updateを参照

ひと通り設定が終了したら、RGP30-Wに設定を書込みます。設定画面の右上にあるUpdateをクリックします。

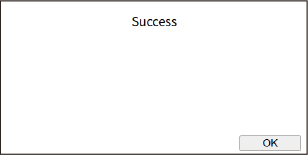

画面に「Success」が表示されたら、書込み完了です。

3現在値の確認

上記 設定画面の❻セクションを参照

設定画面の左メニューにあるセクションをクリックします。

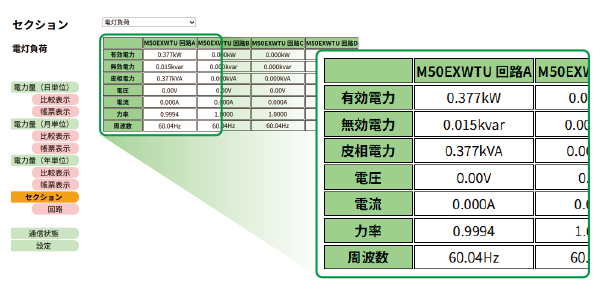

先ほどS0に登録したM50EXWTUの電力諸要素（有効電力、無効電力、皮相電力、電圧、電流、力率、周波数）の値が表示されます。
