お客様訪問記 東京都練馬区 ヤマト電機株式会社
電力監視に採用された「Web機能付電力モニタ（形式：EDMC）」と「電力マルチ変換器（形式：M5XWT）」

エムジー　本システム導入の経緯についてお聞かせください。

杉本様　近年「カーボンニュートラル」というテーマが世に浸透していく中で、細かく電力監視をする案件が増えています。あるデータセンター向けの電力監視案件では、各部屋の分電盤の中にあるブレーカを1回路ずつ計測して、合計1000点以上の電力を細かく監視する必要がありました。加えて、140ポイント以上の温度計測もありました。その案件での経験を踏まえ、当社で「節電サポートサービス」を商品化することを決定し、まずは自社の建屋に導入することになりました。そこで電力監視に使用する小形の電力マルチメータやデマンド監視装置を探していたところ、他社では納期がでない中で、エムジーは即納対応ができるとのことで採用を決めました。

エムジー　本システムの概要や構成についてお聞かせください。

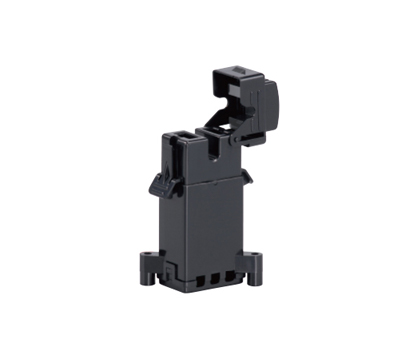

杉本様　詳細はシステム構成図をご参照ください。地下の受電盤にデマンド監視機能をもったEDMCを設置しました。さらに各回路の電力使用量を把握するため、地下と屋上にある各分電盤の回路ごとにM5XWTを設置しています。EDMCはデマンド監視を行うことで全体の消費電力を正確に把握することができ、M5XWTは回路ごとの消費電力を細かく測定することができます。M5XWTデータはEthernet/RS-485変換器（形式：GR8-EM）を経由して、Modbus通信でエッジマイクロPCに取込んでいます。EDMCからはデータを直接クラウドサーバに取込んでいます。 計測データは、LTE回線でVPNセキュリティを確保し、当社が管理するクラウドサーバへアップロードされるため、インターネットにアクセスする環境があれば、ユーザはどこからでも監視画面を見ることができます。そのため、節電を実施する際にどの回路の電力使用量が多く、どの回路をカットするのが効果的か一目で知ることができます。当然、デマンド警報も知ることができるため、警報が発生した際には、一旦、設備の稼働を止めてデマンド時限が変わったあとに設備を動かすなどの節電対策をすることで、金銭的な節約につなげることもできます。

エムジー　EDMC、M5XWTを使用してどのような監視を行っているかお聞かせください。

杉本様　お客様が節電に取組みやすい監視画面を目指して当社で開発を行っており、監視画面や節電評価ツールなど、用途にあわせて約20画面をご用意しました。今回は抜粋して、3つご紹介します。
1つ目はデマンド電力監視画面です。現在時限の契約電力、予測電力、現在電力、当日の時限ごとの消費電力に加え、時限ごとの気温、天気も表示され、一目で現状を理解することができます（図1参照）。
2つ目は電力デマンド年推移画面です。現在からさかのぼって2年分の月ごとの消費電力、契約電力と昨年比を表示しています。どの月に消費電力が多く、どのタイミングで契約電力が更新されているかを知ることができ、節電による節約効果を確認することができます（図2参照）。
3つ目は負荷回路の節電ガイド画面です。各負荷の消費電力と、その負荷が全体の消費電力のうち何%の電力を消費しているかを表示しています。どの負荷に節電のアプローチをするのが効果的であるかを一目で確認できます（図3参照）。
上記にあげた画面以外にも節電に役立つ画面をご用意しています。

エムジー　本システムを運用した感想をお聞かせください。

杉本様　開発した電力監視システムを実際に運用し、当社建屋の電力使用状況を分析してみるとエレベータの消費電力が意外と多いことがわかりました。デマンド警報発令時にはエレベータの使用を控えるなど節電を実施したところ、10%程度の節電効果がありました。また、節電を実施する際に、部屋の照明をすべて1つのスイッチで操作していると間引くことが難しいので、工事をする際に間引けるように考慮するなど、お客様への施工時に役立つ経験を積むことができています。
EDMCとM5XWTについては動作が安定しており、意図通りの動作を続けることができているため、信頼性が高いです。

エムジー　今後の予定をお聞かせください。

杉本様　リモートI/Oを追加して、各部屋の温度情報も収集し、空調機への制御を加えることで自動的に節電ができるようにしていこうと考えています。加えて、省エネ取組は、データ計測と需要者の意識改革やルール作りが基本と認識していますので、そのあたりを支援する節電支援評価機能を充実させたいと考えています。

エムジー　本日はお忙しい中ありがとうございました。今後とも、エムジーをよろしくお願いいたします。
