Products Review 電力量のモニタリングに徹した“表示部をもたない”表示器
電力用リモートグラフィックパネル

電力監視機能付モデルが新たに加わります!

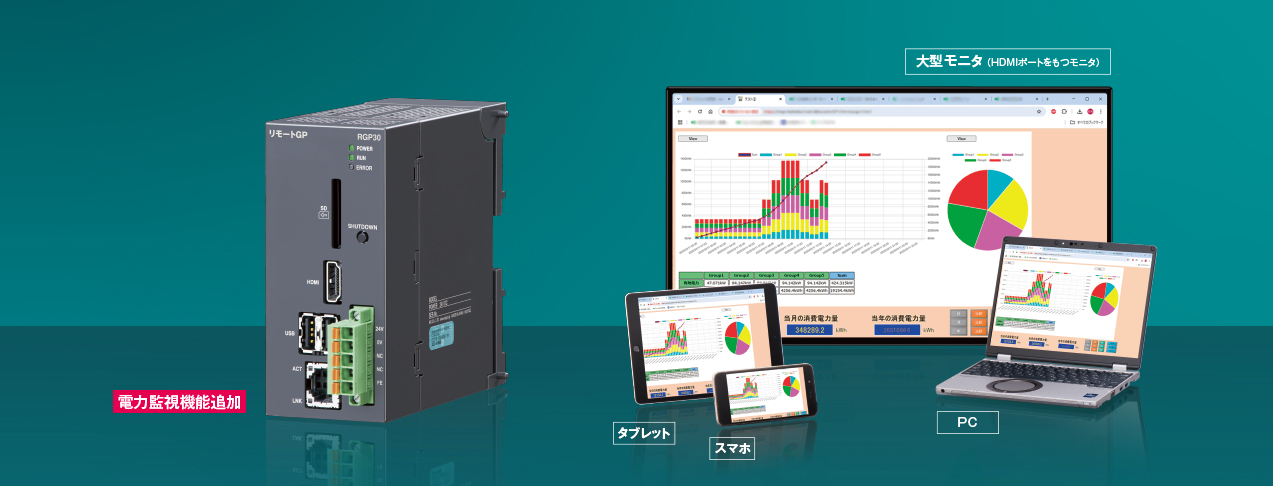

“表示部をもたない表示器”で大変好評をいただいたリモートグラフィックパネル（形式：RGP30）に、電力量の表示に特化した機能をもつ電力用リモートグラフィックパネル（形式：RGP30-W）が加わりました。分かりやすくてシンプルなモニタリング画面をぜひご覧ください。

特長

• 市販の大型モニタやタッチパネル、スマホ、PCなど用途に応じて最適な表示器を選択できます。
• HDMI対応ディスプレイに接続できます。

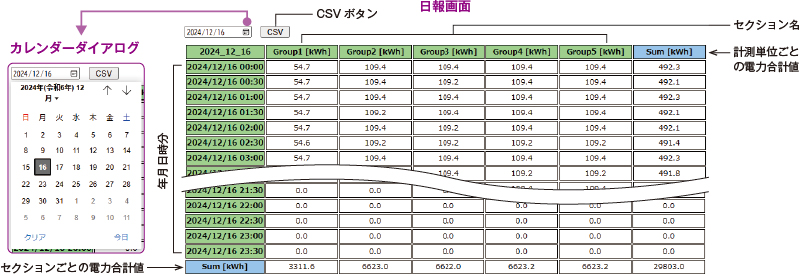

• 帳票（日報、月報、年報）を生成、SDカードに保存し、CSV形式でダウンロードもできます。
• RGP専用作画ソフトウェア（形式：RGP-Designer）を使用して、オリジナル画面の作画ができます。

電力用リモートグラフィックパネルとは

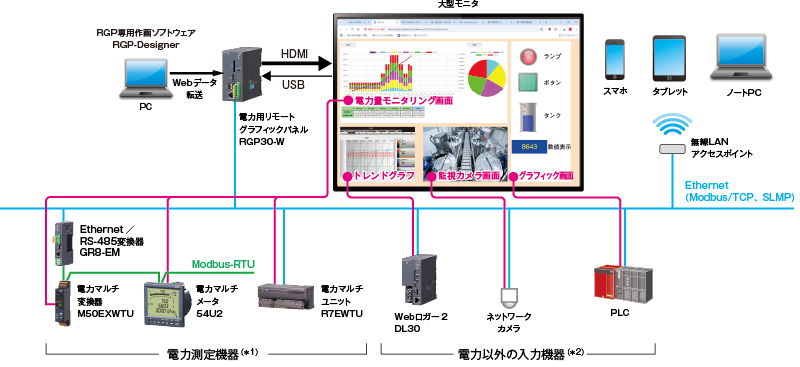

電力用リモートグラフィックパネル（形式：RGP30-W）は、電力量の情報をパネルなどに表示する簡易Webサーバ機能をもった、表示部をもたない表示器です。当社の電力測定機器の情報を電力モニタリング画面や帳票に編集して表示します。表示は市販のモニタパネルにHDMIで接続できるほか、無線LANアクセスポイントを介してスマホやノートPCに表示することもできます。電力量の画面だけでなく、Webロガー2などWebサーバ機能のある機器の画面や、PLCやリモートI/Oなどの信号をグラフィックパーツで表示することもできるほか、Web監視カメラの映像を表示・操作することもできます。

（＊1）詳しくは電力量モニタリング機能の主な仕様をご覧ください。
（＊2）詳しくはリモートグラフィックパネル（形式：RGP30）の仕様書をご確認ください。

わかりやすさに徹したシンプルな電力量モニタリング画面

日、月、年単位で表示できます。

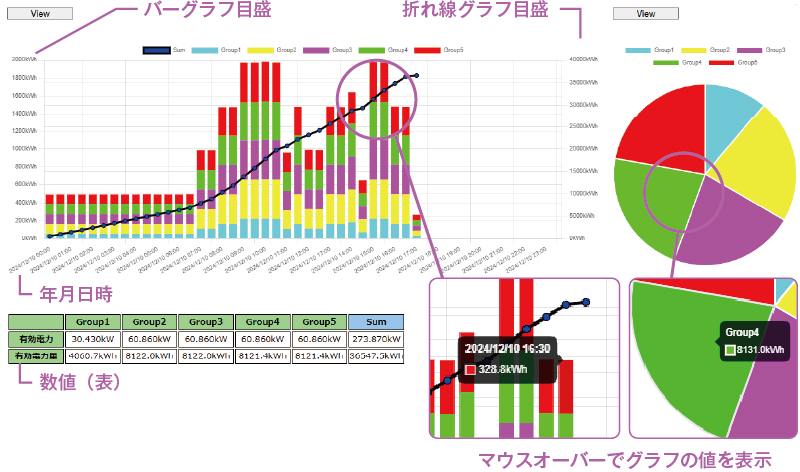

電力量画面（日単位例）

電力量をセクションごとに色分けし、バーグラフと円グラフで表示します。
バーグラフにはセクションを縦に並べた積層表示と横に並べた個別表示があります。

積層表示

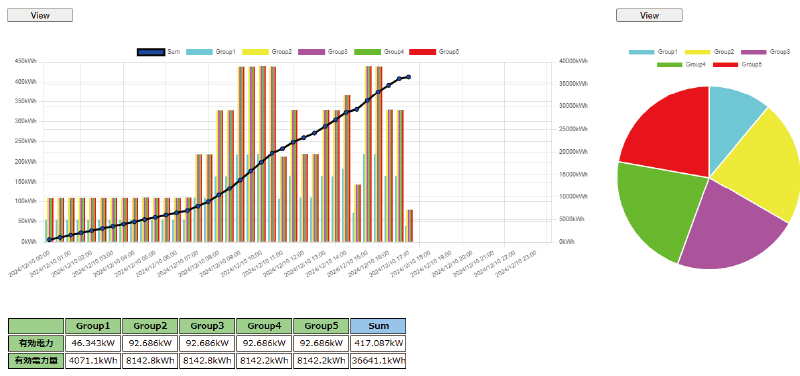

個別表示

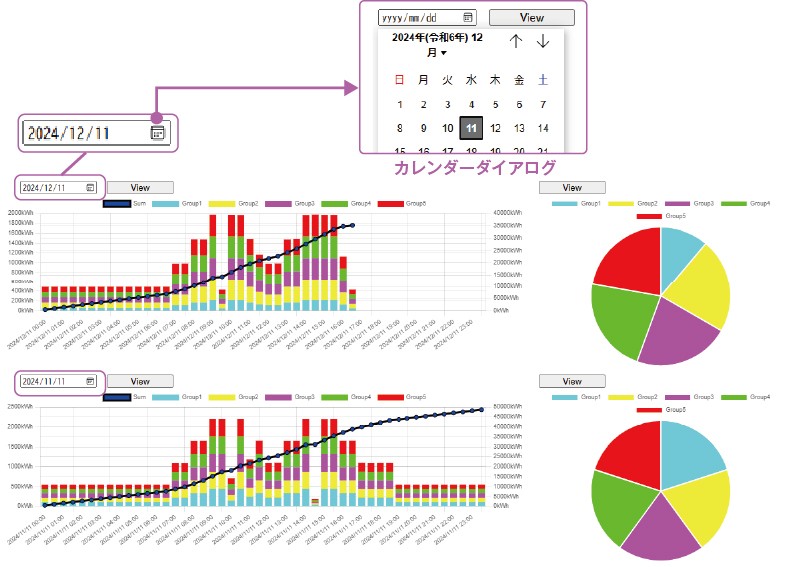

比較表示画面（日単位例）

カレンダーで指定した日の電力量を2日分並べて表示します。

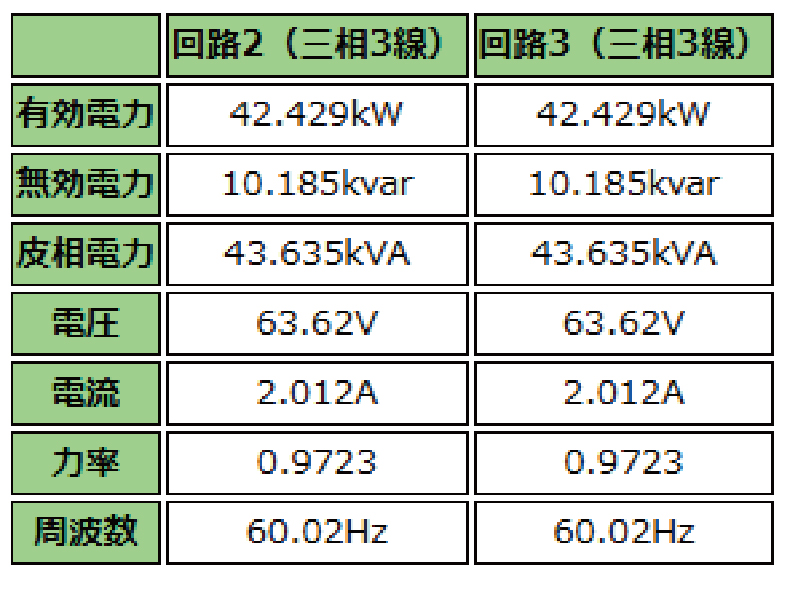

セクション画面

該当セクションに所属する回路ごとの有効電力、無効電力、皮相電力、電圧、電流、力率、周波数をリアルタイムで表示します。回路を選択し、回路画面への移行することもできます。

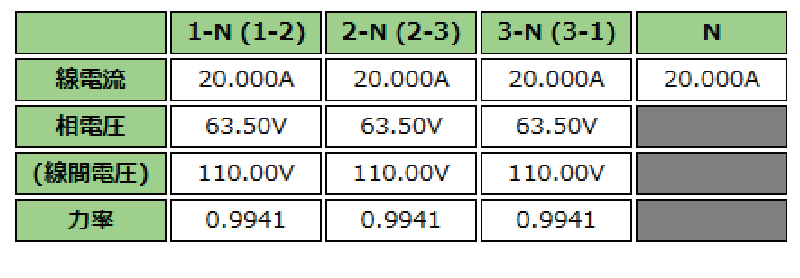

回路画面

該当回路の相・線間の電圧、電流、力率をリアルタイムで表示します。選択した要素の高調波含有率をバーグラフでリアルタイムに表示もできます。
