バルブが大きすぎる可能性
Products Review 診断情報を活用し予知・予防保全に役立つ
Modbus通信機能付ロータリモーションタイプ
ステップトップ® 新登場！

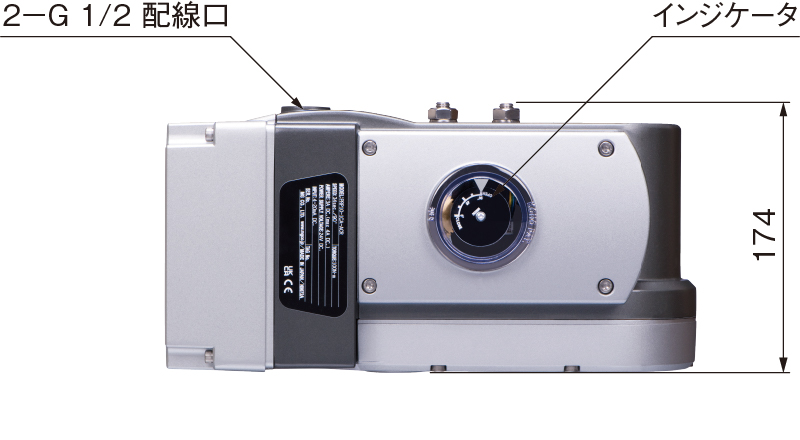

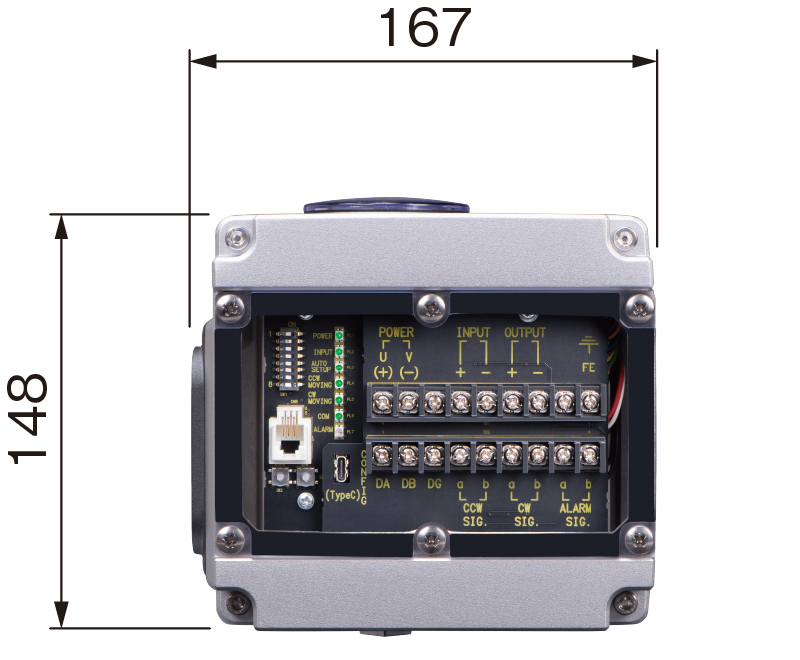

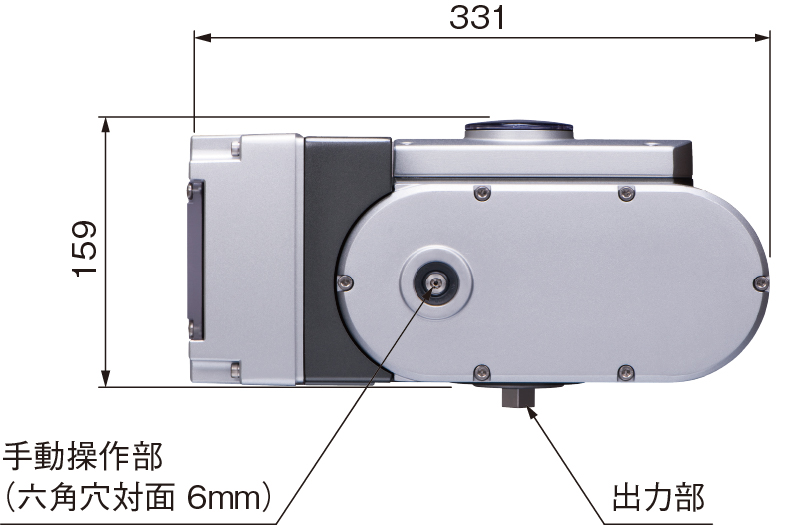

ステップトップの特長
- 駆動源にステッピングモータを採用し、小形、高トルクでさらに高速動作時間も両立させました。
- 1/1000を超える高分解能を実現しました。
- 出力軸角度調整を0.1°単位で確実に行えます。
- Modbus通信付で、PLC/PCネットワークに直結できます。
- アクチュエータの運転状況データを内部に蓄積しているため、診断情報として役立てることができます。

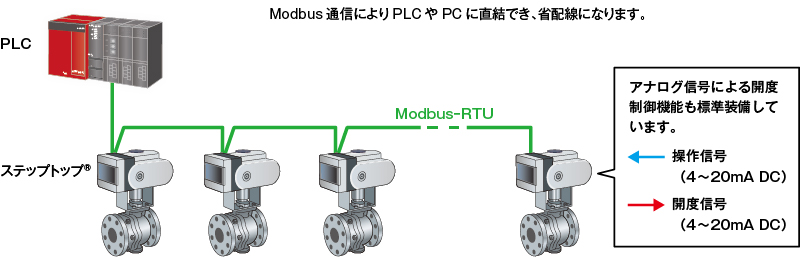

Modbus通信で開度制御や診断情報確認ができます
診断情報が設備の保全やコスト削減に貢献します

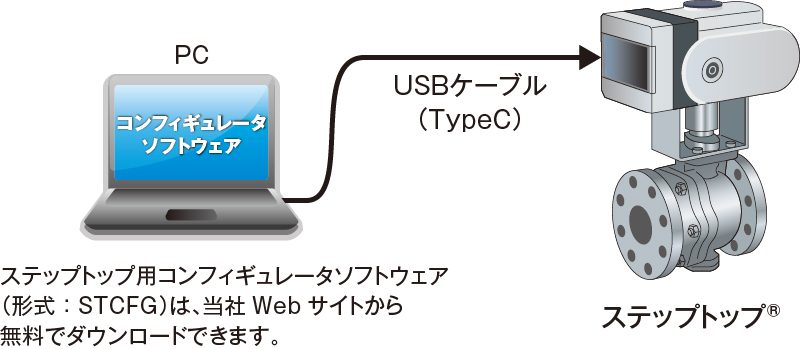

診断情報は、単なるリアルタイムの状態監視にとどまらず、「いつ、どのようなメンテナンスが必要か」を判断するための重要なデータです。診断情報を予知・予防保全に役立てることで、ダウンタイムの削減や設備の長寿命化を実現できます。診断情報として、積算通電時間、積算運転時間、積算運転距離、モータの起動回数、反転回数、リトライ回数、過頻度運転、1分毎の運転比率、開度位置の割合、モータロック警報などのデータを収集できます。これらの情報を活用すれば、装置やシステムの適切なメンテナンス時期の判断に役立てることができます。アクチュエータの運転状況は、ステップトップ用コンフィギュレータソフトウェア（形式：STCFG）の画面上やModbus経由で確認できます。

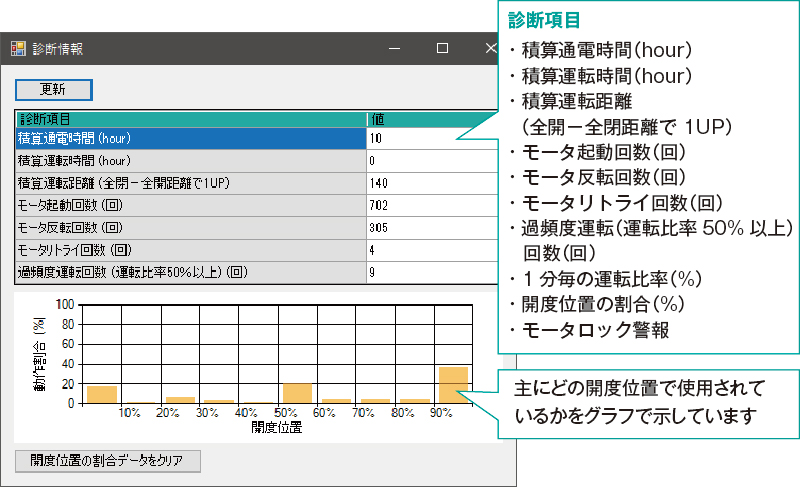

診断情報画面
開度データ解析の例
「開度位置の割合データ」では、稼働時間に対する出力軸の開度位置の割合を表示し、バルブサイジングの最適化を検討する際の参考となります。

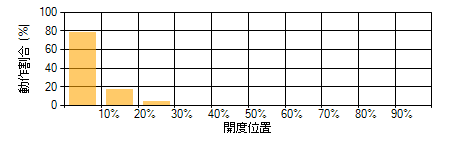

開度が常に小さい

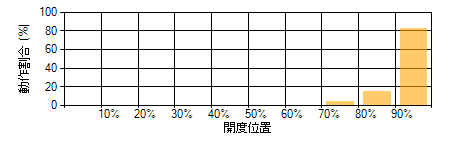

開度がほぼ全開
バルブが小さすぎる可能性

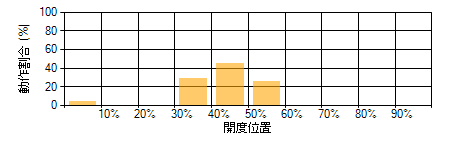

開度が適正範囲（30～60％）で変化
バルブサイズが適正
バルブ最適化のメリット
- 制御精度の向上
流量制御が安定し、プロセス特性が向上 - システムの安定化
過負荷や異常を防ぎ、トラブルを減少 - 省エネルギー化
不適切なサイズのバルブによるエネルギー損失を削減 - 設備寿命の延長
最適な運用でバルブやアクチュエータの摩耗を抑制 - コスト削減
不要なメンテナンス回数や交換コストを削減
