アイソレーションアンプ 20シリーズ
絶縁はもちろん、ノイズ対策や信号分岐など目的に応じた様々な高性能アイソレーション回路がすぐに使える、モジュール化されたアイソレーションアンプシリーズです。
20シリーズは、様々な用途に応じて設計された高性能なアイソレーション回路をモジュール化し、お客様のアナログ回路にエンベデッドするだけですぐにご使用いただける便利で機種が豊富なアイソレーションアンプシリーズです。面倒なアイソレーション回路を開発する必要がなく開発期間を短縮できます。
RoHS対応で組込みにも安心
このマークは、RoHS指令で制限されている特定有害物質（10物質）が規制値以下の製品であることを示しています。RoHS対応製品なら、どのような機器に組込んでいただいても安心です。
廃形製品のリプレースに! 納入実績が増えている20VS8をご紹介します!

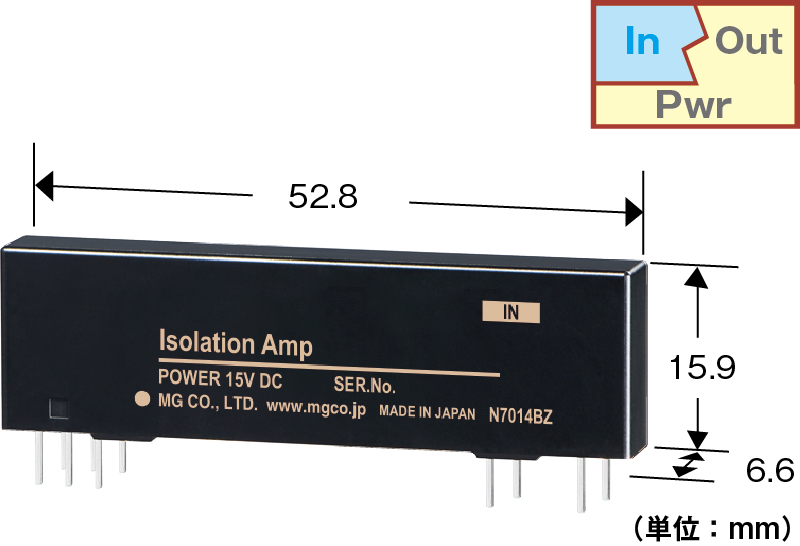

小型、入力絶縁、SIPタイプ
形式
基本価格：11,000円〜
周波数特性
精度（直線性）
入力/出力信号
アイソレーション
供給電源
精度（直線性）
入力/出力信号
アイソレーション
供給電源
：
：
：
：
：
：
：
：
：
約2kHz
±0.05〜±0.012％
±5V DC/±5V DC
入力・入力部調整用電圧ー出力・電源間
15V DC
±0.05〜±0.012％
±5V DC/±5V DC
入力・入力部調整用電圧ー出力・電源間
15V DC

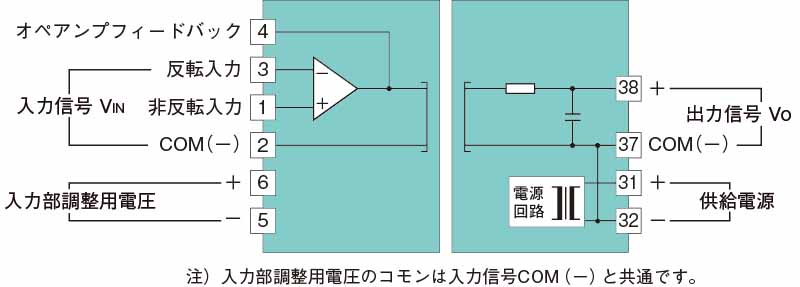

ブロック図・端子接続図

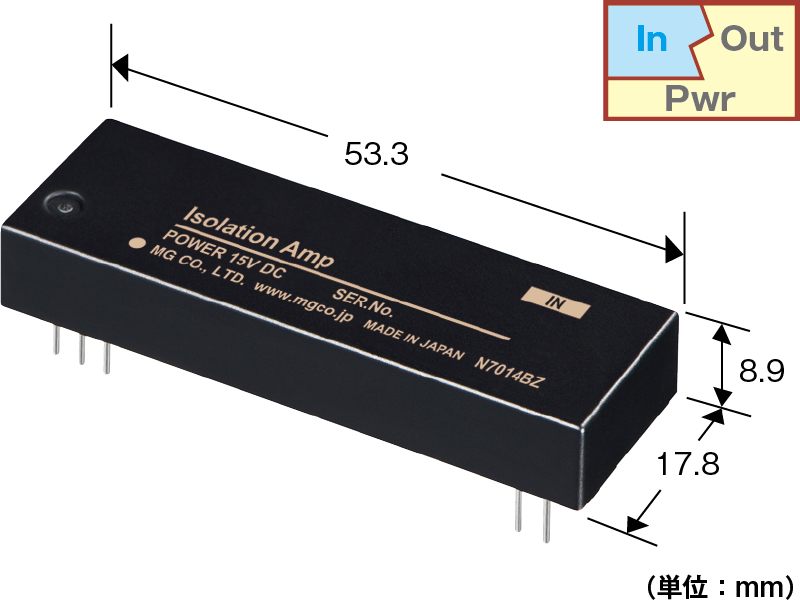

小型、入力絶縁、DIPタイプ
形式
基本価格：11,000円〜
周波数特性
精度（直線性）
入力/出力信号
アイソレーション
供給電源
精度（直線性）
入力/出力信号
アイソレーション
供給電源
：
：
：
：
：
：
：
：
：
約2kHz
±0.05〜±0.012％
±5V DC/±5V DC
入力・入力部調整用電圧ー出力・電源間
15V DC
±0.05〜±0.012％
±5V DC/±5V DC
入力・入力部調整用電圧ー出力・電源間
15V DC

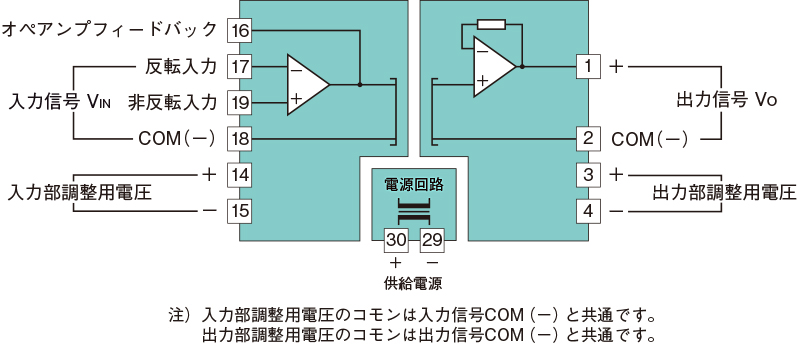

ブロック図・端子接続図

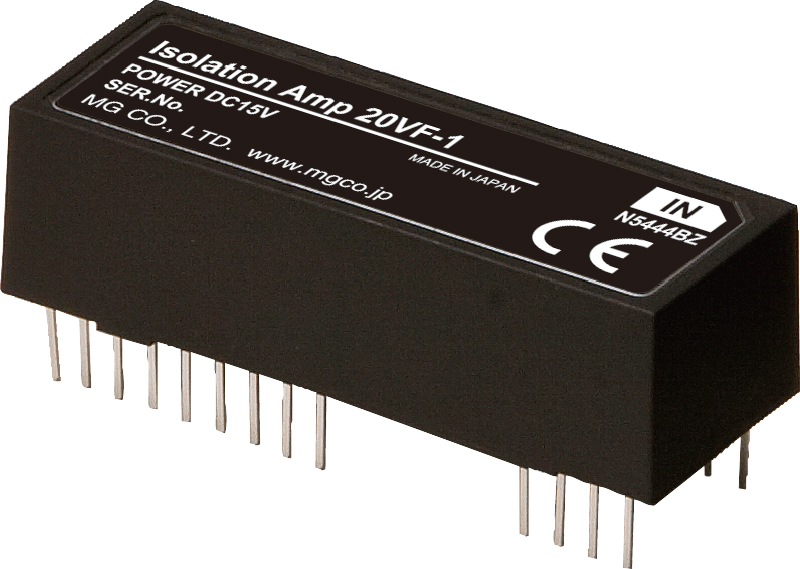

高速応答、3ポート絶縁
形式
基本価格：13,200円〜
周波数特性
精度（直線性）
入力/出力信号
アイソレーション
供給電源
精度（直線性）
入力/出力信号
アイソレーション
供給電源
：
：
：
：
：
：
：
：
：
約20kHz
±0.025〜±0.008％
±10V DC/±10V DC
入力ー出力ー電源間
15V DC
±0.025〜±0.008％
±10V DC/±10V DC
入力ー出力ー電源間
15V DC

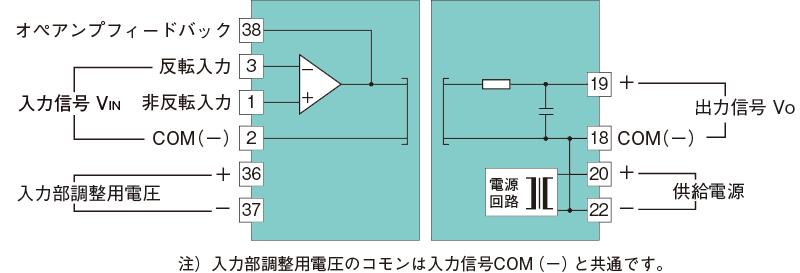

ブロック図・端子接続図
20シリーズの主な使用目的
ノイズ対策

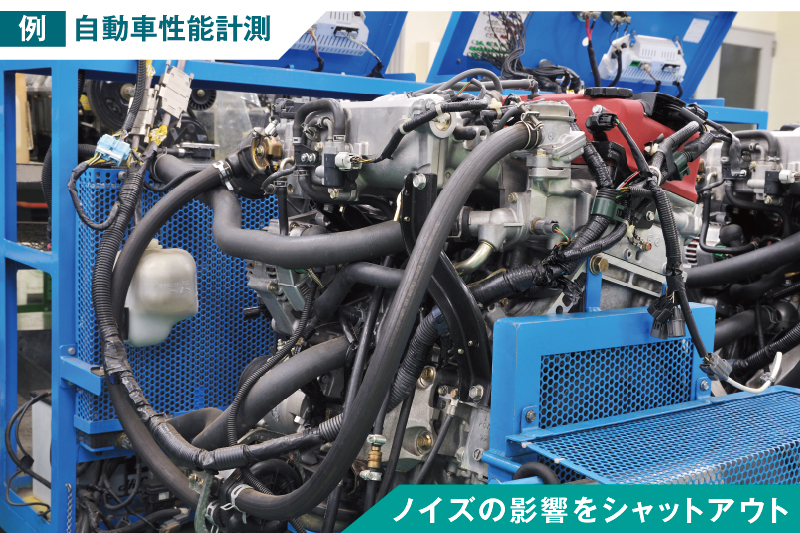

自動車性能計測装置の設置環境はノイズの発生源が多いので、計測値への影響を防止するためにアイソレーションアンプを用います。
高アース電位対策
アイソレーションアンプにより、高アース電位による迷走電流の影響を取除き、I/Oユニットを保護します。
信号分岐（責任分界）

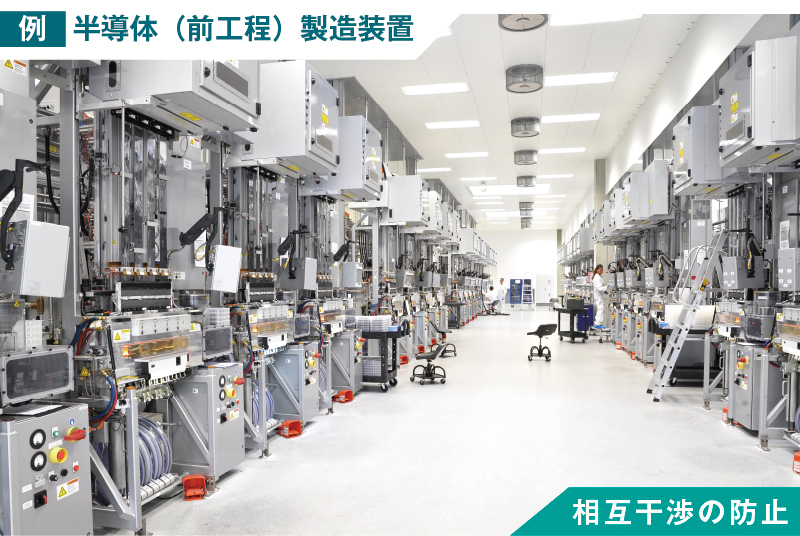

信号を分岐して複数のシステムへ供給する場合でも、複数のアイソレーションアンプで分岐すればシステム相互間の干渉を考慮する必要がありません。
感電防止

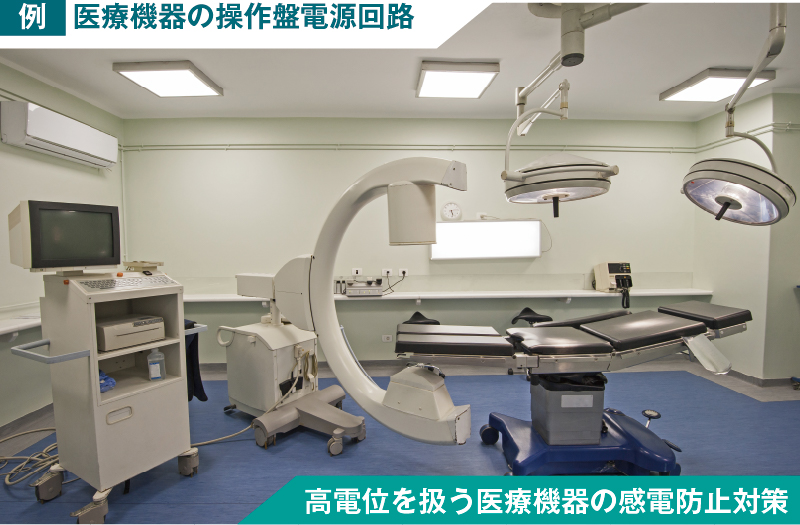

医療機器を扱う従事者が機器の故障などで感電しないように、回路の要所にアイソレーションアンプを挿入して安全対策をします。
用途例
| 重電、産業用機器 （プラント内の装置・設備） |
分電盤 |
|---|---|
| 開閉器 | |
| 圧延設備（形状制御装置） | |
| 高周波誘導加熱装置（高周波インバータ制御装置） | |
| 製紙設備（パルプ離解装置） | |
| 産業用ロボット（制御系の絶縁） | |
| エレベータ（カゴの異常速度調速機） | |
| FA機器 | |
| バッテリ充放電試験装置（高速充放電監視装置） | |
| 電気溶接機（レーザ波形制御装置） | |
| 超音波洗浄器 | |
| 自動車関連設備 （自動車エンジン／モータ用テストベンチ、電装機器試験装置） |
|
| その他、各種高圧機器類など | |
| 電源装置、発電設備 | 大型UPS（瞬時停電検出装置） |
| 発電設備（回転数検出装置） | |
| 送変電設備（給電制御装置） | |
| スイッチング電源 | |
| 太陽光発電（パワーコンディショナ制御装置） | |
| 風力発電（回転数検出装置） | |
| 原子力発電（冷却水制御装置） | |
| バイオガス発電（タービン回転数検出装置） | |
| その他各種電源装置 （直流電源、CVCF、高圧電源、モータドライブ用インバータ） |
|
| 医療機器 | X線装置（CTスキャナなど） |
| MRI | |
| その他各種治療装置（電子ビーム加速装置） | |
| 半導体製造装置 | ドライエッチング装置（高周波電源装置） |
| スパッタリング装置（イオンビーム注入装置） | |
| リークディテクタ用電源 | |
| 輸送機（車両） | 電気自動車 |
| 燃料電池車 | |
| 新幹線 | |
| 鉄道車両（VVVFインバータの電流検出装置） | |
| 航空機 | |
| 船舶 | |
| その他 | 通信機器、計測機器類 一部民生機器など |
