Products Review 各種のネットワークに対応した積層形表示灯 インテリジェントタワー パトレイバー®
ネットワークケーブルと電源を接続するだけで動作する、設置が簡単で使い勝手の良い積層形表示灯をご紹介します。

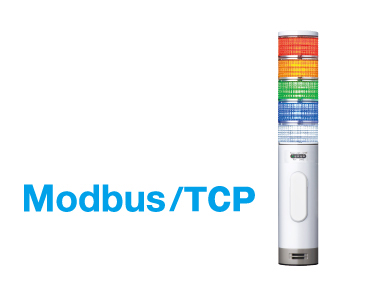

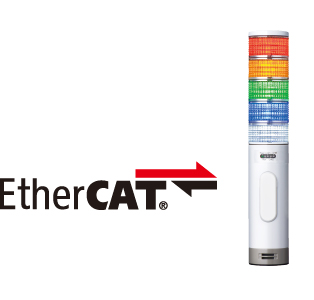

新たにEtherNet/IP、EtherCAT、METATRON、Modbus/TCPに対応した積層形表示灯を発売します。制御コントローラのプログラムからダイレクトに警報表示出力ができるため、リモートI/Oから積層形表示灯への配線が不要になります。
2025年10月発売予定
| ランプ段数 | 1～5段 |
|---|---|
| 表示部直径 | 60mm |
| 供給電源 | 100〜240V AC または、24V DC |
| 保護等級 | P65 |
| 通信接続方式 | RJ-45モジュラジャック |
2025年10月発売予定
| ランプ段数 | 1～5段 |
|---|---|
| 表示部直径 | 60mm |
| 供給電源 | 100〜240V AC または、24V DC |
| 保護等級 | P65 |
| 通信接続方式 | RJ-45モジュラジャック |
2025年10月発売予定
| ランプ段数 | 1～5段 |
|---|---|
| 表示部直径 | 60mm |
| 供給電源 | 100〜240V AC または、24V DC |
| 保護等級 | P65 |
| 通信接続方式 | RJ-45モジュラジャック |
・開発中製品のため仕様・形状が変更になる場合があります。ご注文・ご使用に際しては、必ず最新の仕様書でご確認ください。
・表示基本価格は5段表示の場合です。

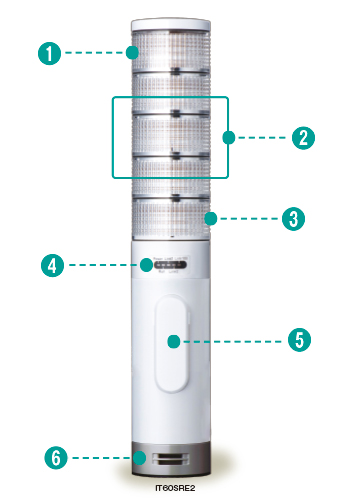

各部の名称と機能、外形寸法図

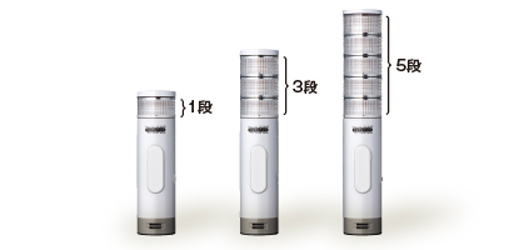

表示ランプは1段から5段まで必要な段数をご指定いただけます。表示色も赤・黄・緑・青・白色をご指定いただけます。点灯用入力と点滅用入力があり、点滅の周期は約2Hzと約10Hzを設定できます。

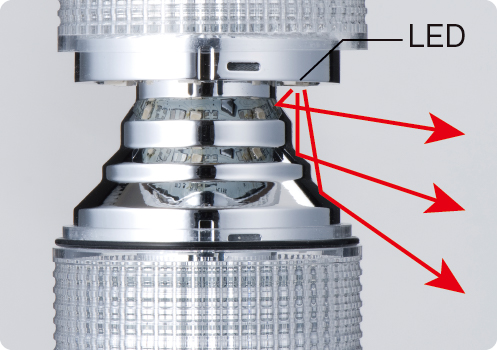

LED光のムダな拡散を防ぎ、均一に反射させる3層構造のリフレクターにより、下方向に有効に光を反射するように設計されています。
垂直方向で設置された場合のみ準拠します。
底面コネクタ部は除きます。
パトレイバー本体の電源、通信の状態を一目で確認できます。

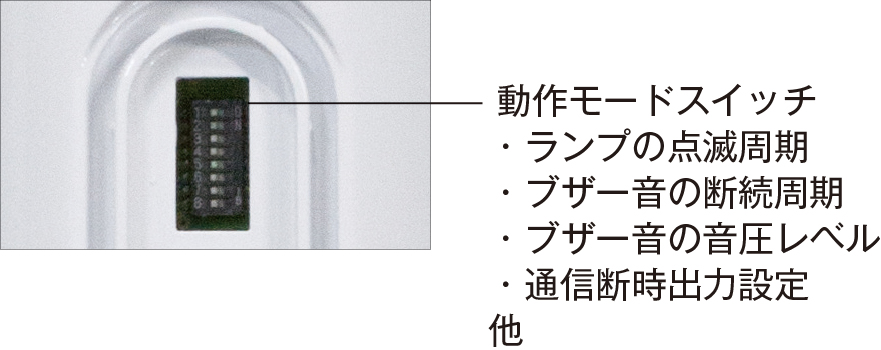

パトレイバーの各種機能を設定するディップスイッチのほか、設定を行う際に使用する設定用コネクタが収納されています。
約3.3kHzのブザー音を出力、連続または断続があります。

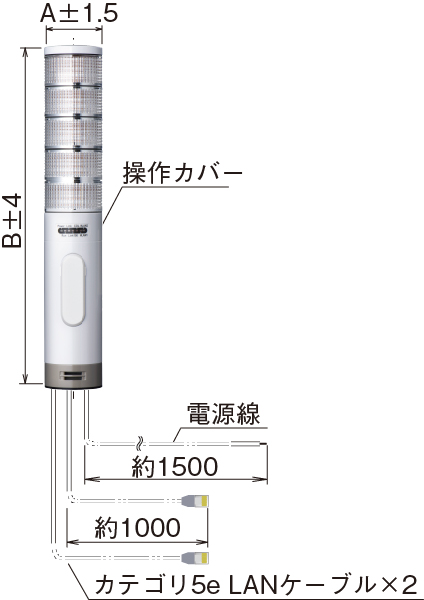

外形寸法図（単位：mm）
| 代表形式 | A |
|---|---|
| IT60SREIP | φ60 |
| IT60SRECT | φ60 |
| IT60SRE2 | φ60 |
| ランプ段数 | B |
|---|---|
| 1 | 224 |
| 2 | 256 |
| 3 | 288 |
| 4 | 320 |
| 5 | 352 |
・取付ポール、取付変換アダプタ、取付アダプタ、ケーブル延長アダプタは仕様書をご覧ください。
積層形表示灯 パトレイバーの使用例

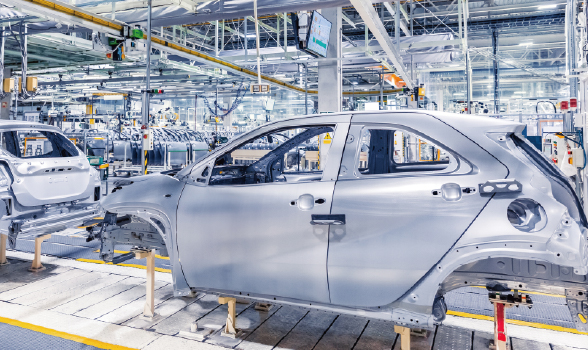

自動車生産ライン

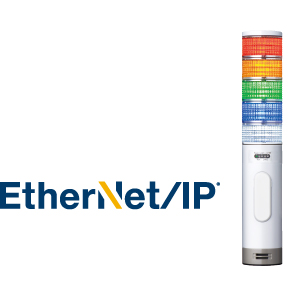

自動車などの生産ラインではEtherNet/IPなどの高速ネットワークに対応したリモートI/OやPLCが使用されています。

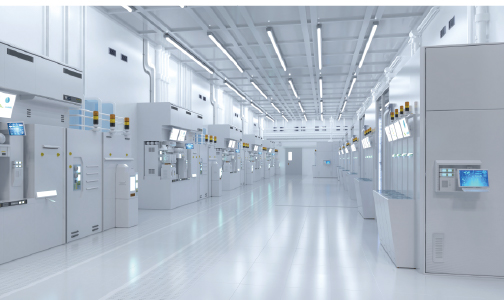

半導体工場
半導体工場ではEtherCATによる高速ネットワークに対応したリモートI/OやPLCが多く採用されています。

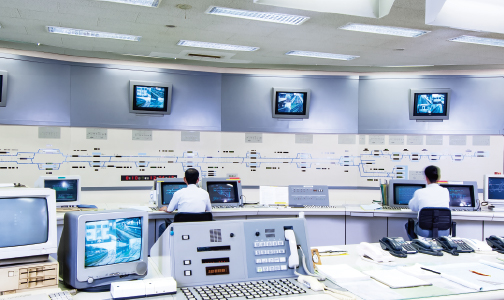

中央監視室

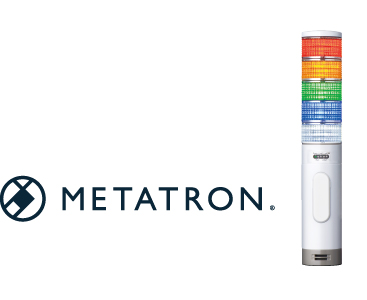

ビルの中央監視ではMETATRONのようにシームレスな通信ができるネットワークが求められています。
操作盤
監視や操作など機器を分散して設置する現場ではオープンプロトコルで汎用性の高いModbus通信に対応した機器が多く採用されています。

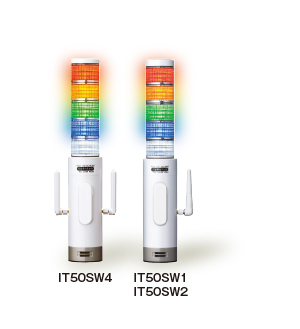

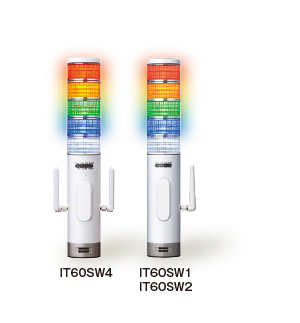

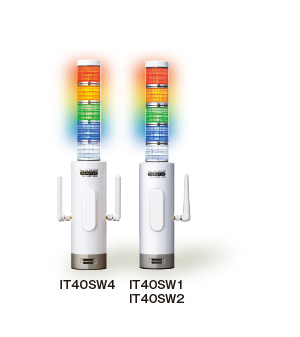

無線LANタイプ 積層形表示灯 パトレイバーのご紹介
IT□SW1 / IT□SW2 / IT□SW4シリーズ、IT60W1
■無線LANターミナルとして設備や装置の稼働状況や測定値を送受信できます！
■アクセスポイント機能付、IEEE802.11a/b/g/n準拠、2.4GHz帯、5GHz帯、MIMO方式2×2対応の無線LAN表示灯（形式：IT□SW4）をラインアップしました。
| Modbus/TCP用 無線LAN対応タイプ |
小形、直径40mm 1〜5段ランプ |
小形、直径50mm 1〜5段ランプ |
小形、直径60mm 1〜5段ランプ |

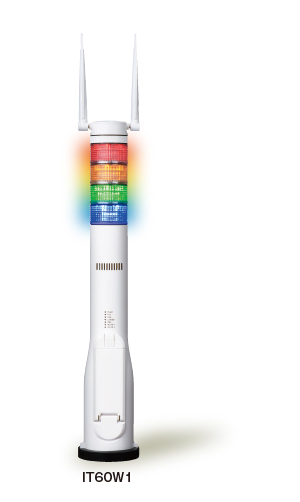

直径60mm 4段ランプ |
| IEEE802.11b/g/n準拠、ブリッジ機能 （IT60W1はIEEE802.11b/g準拠） |
IT40SW1
|
IT50SW1
|
IT60SW1
|
IT60W1 |
| IEEE802.11b/g/n準拠 アクセスポイント機能付 |
IT40SW2
|
IT50SW2
|
IT60SW2
|
ー |
| IEEE802.11a/b/g/n準拠 アクセスポイント機能付 |
IT40SW4
|
IT50SW4
|
IT60SW4
|
ー |
・表示基本価格は5段表示の場合です。IT60W1は、4段表示の基本価格です。
・仕様により加算価格があります。詳しくは、仕様書をご覧ください。
