Products Review “究極の省スペース”へ。リモートI/O R8シリーズの新たな選択肢 ZHコネクタ搭載の入出力カードが新登場！

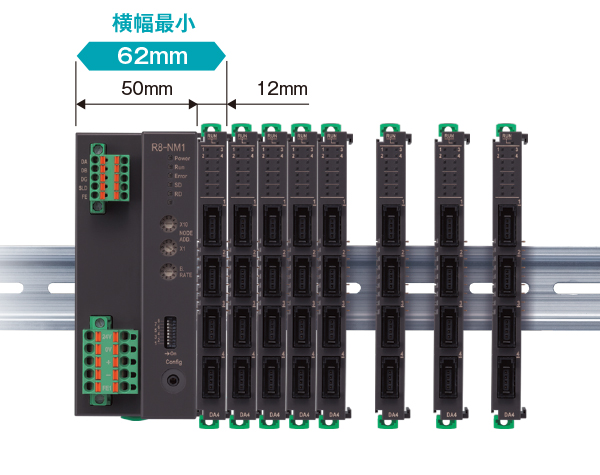

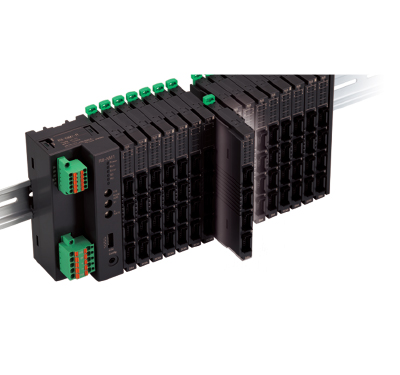

取付ベースをもたないスライス構造を採用し、むだなスペースを削減できる超薄形スライス構造組合せ自由形リモートI/O R8シリーズに小形・薄形のZHコネクタ（ピッチ1.5mm）を採用した入出力カードが加わりました。

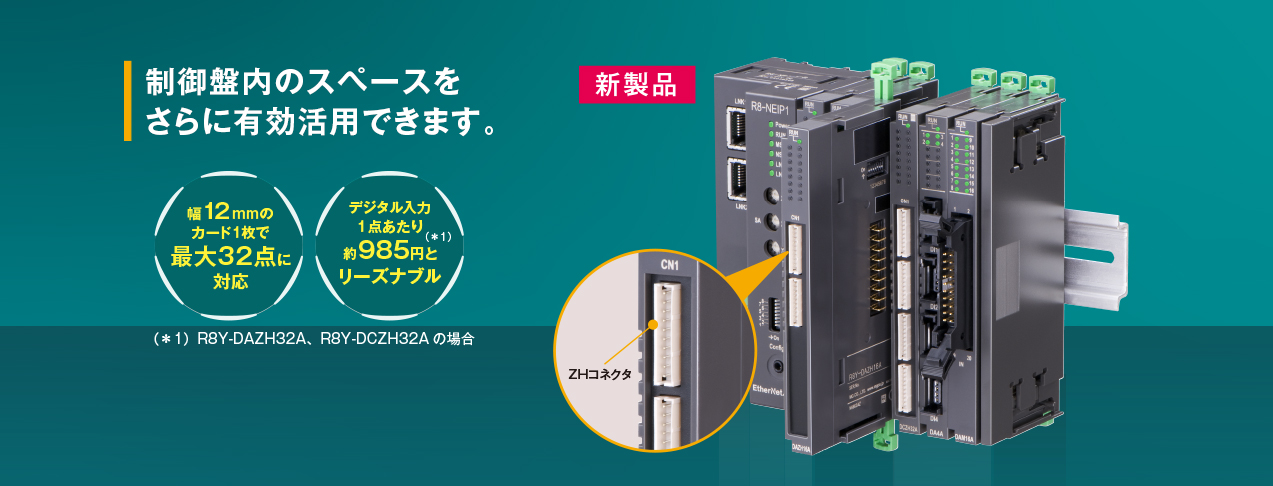

ZHコネクタは、日本圧着端子製造（JST）が製造している小形・低背設計が特長のコネクタです。幅12mmの入出力カード1枚で最大32点に対応しているので、制御盤内のスペースをさらに有効活用できます。さらに、コネクタやLED表示を見直すことで、よりお求めやすい価格を実現しました。
MILコネクタなど従来のコネクタタイプの入出力カードと組合せて使用することもできます。

新商品

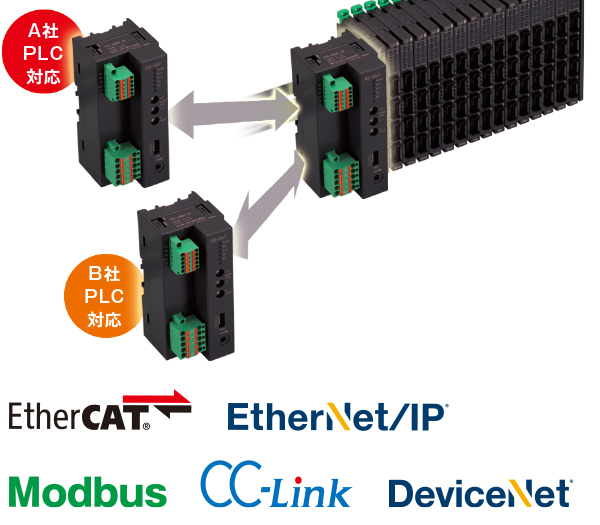

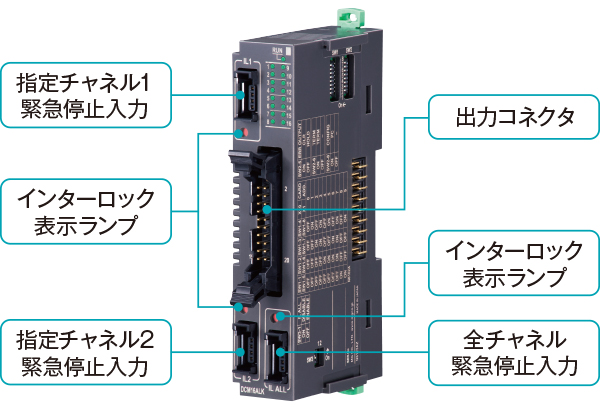

超薄形スライス構造組合せ自由形リモートI/O
R8シリーズ
ZHコネクタタイプ

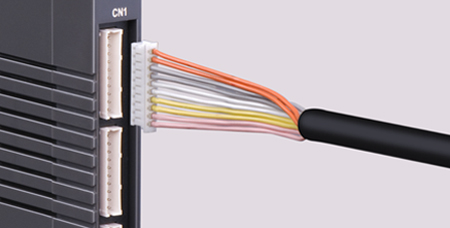

小形・薄形のZHコネクタ

圧着・嵌合タイプのトップ型（DIPタイプ）で実装高さ5.9mm、厚さ3.5mmの小型化を実現した1.5mmピッチの基板対電線接続用コネクタです。

便利な10ピン、4ピンのコネクタ接続用ケーブル

ケーブル長2mのZHコネクタ接続用ケーブル（形式：ZHCL）は、プラグが取付済みなので、ケーブルの加工や端子圧着といった手間が不要になり作業効率が向上します。

R8シリーズ ZHコネクタタイプ製品一覧新製品

品名	形式	基本価格	基本納期
接点4点入力カード（NPN対応）	R8Y-DAZH4A	12,400円〜	お問合せください	○	○
接点8点入力カード（NPN対応）	R8Y-DAZH8A	18,000円〜
接点16点入力カード（NPN対応）	R8Y-DAZH16A	25,200円〜
接点32点入力カード（NPN対応）	R8Y-DAZH32A	31,500円〜
トランジスタ4点出力カード（NPN対応）	R8Y-DCZH4A	12,400円〜
トランジスタ8点出力カード（NPN対応）	R8Y-DCZH8A	18,000円〜
トランジスタ16点出力カード（NPN対応）	R8Y-DCZH16A	25,200円〜
トランジスタ32点出力カード（NPN対応）	R8Y-DCZH32A	31,500円〜
ZHコネクタ接続用ケーブル	ZHCL	4ピンタイプ　2,000円〜 10ピンタイプ　4,000円〜		-

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

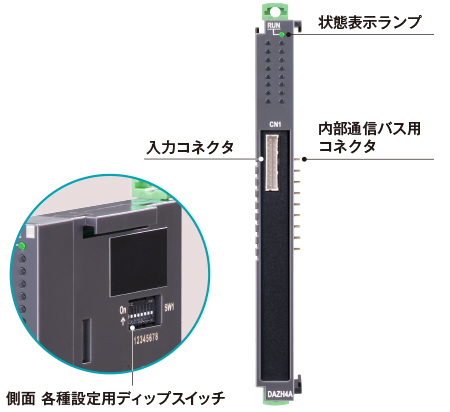

ZHコネクタタイプ主な仕様と各部の名称

■機器仕様

接続方式

・入出力：10ピン ZHコネクタ
　基板側コネクタ：S10B-ZR（日本圧着端子製造製）
　推奨ソケット：ZHR-10（日本圧着端子製造製）
　推奨コンタクト：SZH-002T-P0.5（日本圧着端子製造製）
　適合電線：AWG28～26（ソケットおよびコンタクトは本器に付属しません。詳細はメーカカタログをご参照ください。）

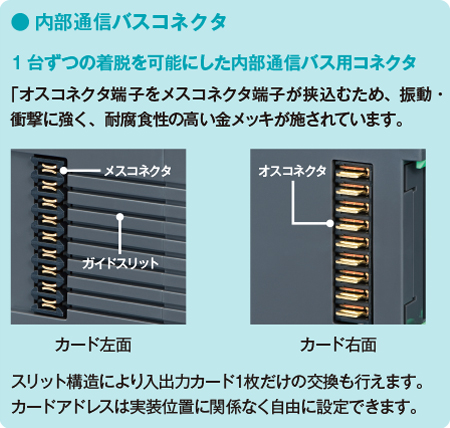

・フィールド用電源、内部通信バス：内部通信バス用コネクタに接続
・内部電源：内部通信バス用コネクタより供給
アイソレーション：入出力・フィールド用電源－内部通信バス・内部電源間
カードアドレス設定：ディップスイッチにて設定
通信断時出力設定：ディップスイッチにて設定（R8Y-DCZH□A）
終端抵抗：内蔵（ディップスイッチにて切替、出荷時設定：無効）
状態表示ランプ：赤／緑2色LED（ランプ表示仕様については取扱説明書参照。）
