PRESS RELEASE既設のプログラマブル温調計やデジタル指示調節計のリプレース用に開発したカラーLCD表示形「ワンループコントローラ」が登場!
2021年10月6日
株式会社エム・システム技研

株式会社エム・システム技研(本社:大阪市西成区南津守、社長:宮道三郎)は、1制御出力単位の指示・操作部付のカラーLCD表示形「ワンループコントローラ(形式:ABL)」を2021年10月に発売し、法人向けに販売を開始しますのでお知らせいたします。
カラーLCD表示形「ワンループコントローラ(形式:ABL)」は、流量・温度・水位・圧力などを自動制御する汎用の96mm角のプログラマブル形コントローラです。1台で、最大2ループのPID調節機能および各種演算機能、ラダーシーケンス機能を持っており、高度な制御を実現することができます。従来のプログラマブル調節計の機能をカバーしていますので、廃形した製品のリプレース用に最適です。

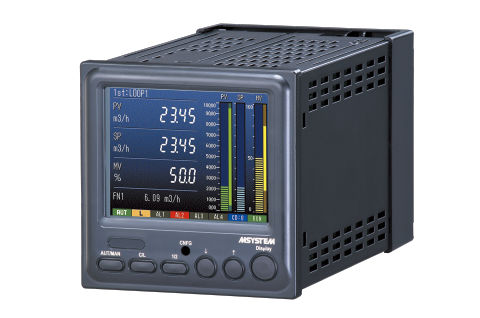

カラーLCD表示形 ワンループコントローラ 製品情報
形 式 | ABL |
---|---|
基本価格 | 280,000円(税抜) |
供給電源 | 100〜240V AC |
サ イ ズ | 幅96mm 高さ96mm 奥行167mm |
質 量 | 約800g |
取 付 | パネル埋込形(多連取付できます) |
制御ループ数 | 2ループ |
PID制御 | ワンループ制御、カスケード制御、アドバンスト制御 |
オートチューニング | リミットサイクル法 |
制御周期 | 100ms~3秒 |
警報機能 | PV上下限警報、偏差警報、変化率警報 |
演算機能 | 四則演算、関数、時間関数、信号選択、信号制限、警報、その他の各種演算ブロックを48個使用可 |
シーケンス機能 | ロジック・シーケンス、ステップ・シーケンス(合計1068 コマンド使用可) |
パラメータ設定 | 本体前面ボタンまたはパソコン(ビルダーソフト形式:SFEW3)を使用 |
自己診断機能 | ウォッチドッグタイマによりCPUを監視 |
カラーLCD表示形 ワンループコントローラの主な特長

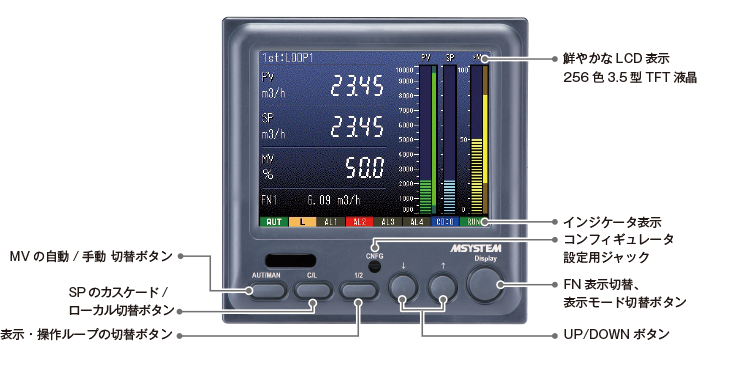

(1)前面ボタンにより、パラメータの入力と変更が行えます。

(2)前面ボタンの「表示・操作ループの切替ボタン」により2個のループの切替・表示操作が行えます。

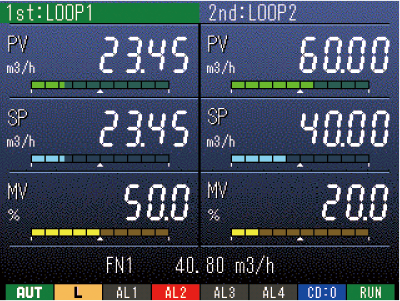

2ループ分の制御変数(PV、SP、MV)のデジタル表示を行います。
1st/2nd 切換ボタンによって選択された方のループ操作が行えます。
その他のLCD表示内容例
-

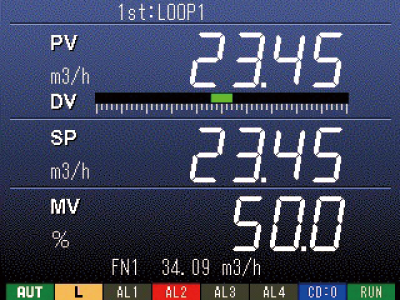

■デジタル1ループ表示画面
-

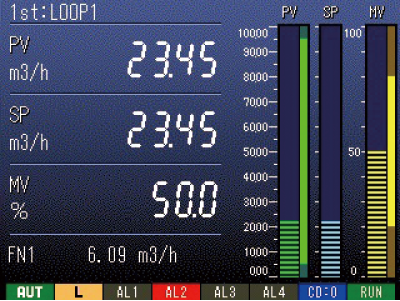

■デジタル+バーグラフ1ループ
-

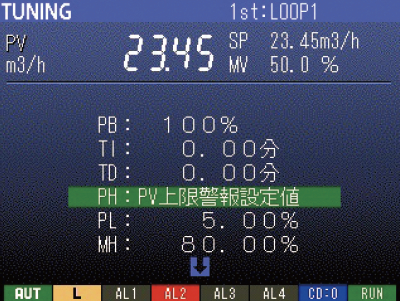

■チューニング表示画面
-

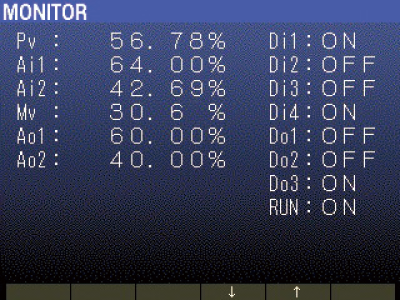

■モニタ表示画面
-

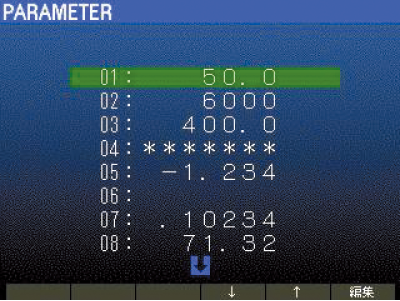

■パラメータリスト表示画面
(3)アナログ入力3点、接点入力4点、接点出力3点、アナログ出力3点の豊富な入出力信号を標準装備しています。
■アナログ入力
ユニバーサル入力(Pv) 1点
- 直流電圧信号
- 直流電流信号
- 熱電対
- 測温抵抗体
直流入力(Ai1〜2) 2点
- 1~5V DCまたは4~20mA DC
■接点入力(Di1〜4) 4点
- 無電圧スイッチ
■接点出力(Do1〜3、RUN接点)
- 有接点(Do1〜3):リレー接点 3点
- RUN接点:リレー接点 1点
■アナログ出力(Mv、Ao1〜2)
- 制御出力(Mv):4~20mA DC 1点
- 電流出力(Ao1〜2):4~20mA DC 2点
(4)PID制御ブロック2個を標準装備しています。

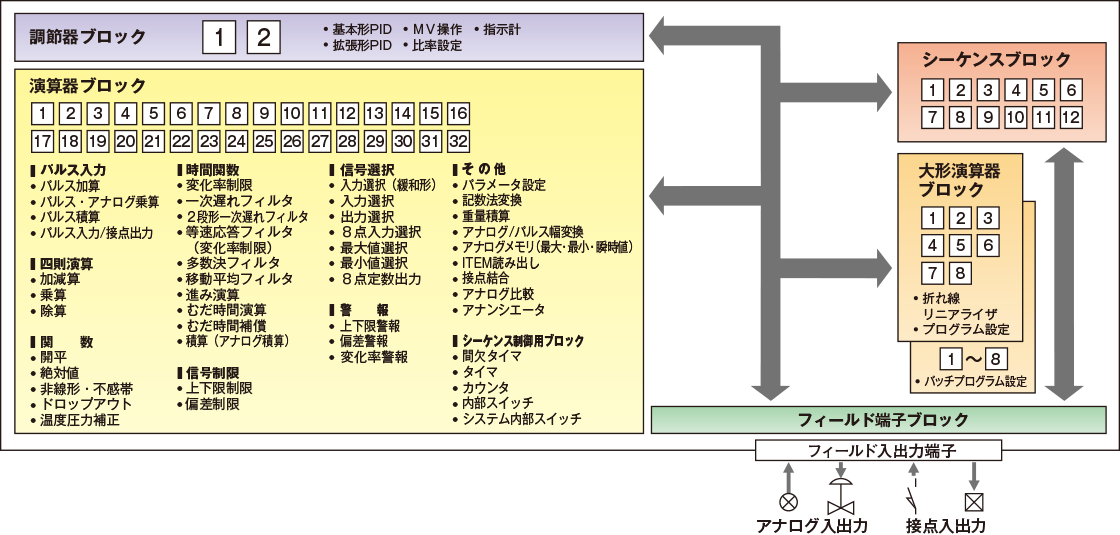

制御用演算機能(計器ブロック)を搭載しています。これら計器ブロックは、ビルダーソフト(形式:SFEW3)を使用して、お客様が自由にプログラミングをすることができます。

(5)演算式約50種類と1,068コマンド使用できるシーケンサブロックを内蔵しています。
(6)オートチューニングによりPIDパラメータの自動設定が行えます。

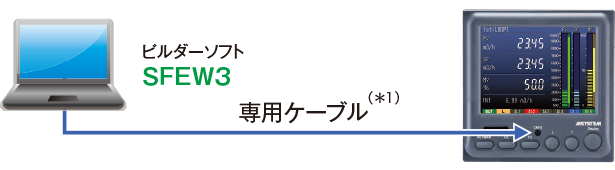

(7)パソコン用ビルダーソフト(形式:SFEW3)によりパラメータの作成、リストの印刷、データのダウンロード/アップロードが行えます。

(*1)別売のコンフィギュレータ接続専用ケーブル(形式:COP-US 基本価格:25,000円)が必要です。
