電動アクチュエータ ステップトップ®　製品概要

シリーズラインナップに戻る

リニアモーションタイプ
MSP10 PSP10 PSP20
MSP10 PSP10 PSP20
CEUKCA CEUKCA CEUKCA

比較一覧

ロータリモーションタイプ
MRP10 PRP10 PRP11
MRP10 PRP10 PRP11
CEUKCA CEUKCA CEUKCA

比較一覧


電動調節弁の時代が来ました。

ステップトップは、ワンチップCPUで最新のステッピングモータを自在にコントロールする電動バルブアクチュエータです。お客様の装置に便利と省エネを同時に具体化して、ますます重要度の高まるカーボンニュートラルの実現に貢献します。

機種一覧
カタログ
解説

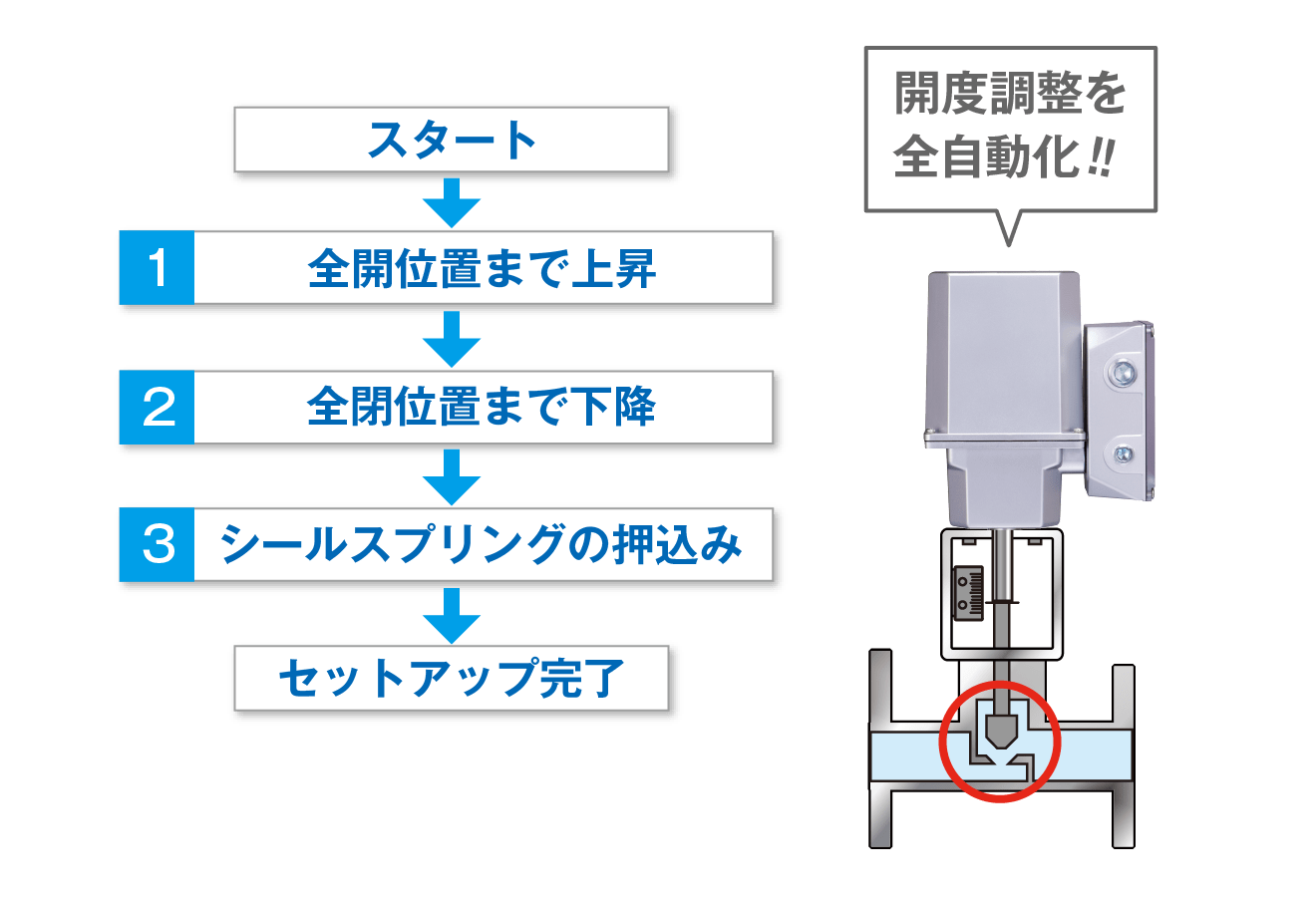

  • オートセットアップ機能
    （リニアモーションタイプ）
    開度調整作業の手間を大幅に削減できます。
    運転開始後もメンテナンス作業の手間を省けます。
    オートセットアップ
  • Modbus＊1 通信
    PLC／PCネットワークに直結できます。
    省配線になります。
    Modbus

    ＊1. ModbusはModicon社（現：Schneider Electric社）がPLC用に開発した通信プロトコルです。オープンネットワークとして仕様が全世界に公開され、FAやPAの分野に広く普及しています。

  • ステッピングモータ
    駆動源にステッピングモータを採用して小形、高トルクを実現しました。
    1/1000を超える高分解能です。
    高トルク、高速動作時間を両立させました。
    ステッピングモータ

制御回路をすべてターミナルボックスに収納しました。

  • ■リニアモーションタイプ
    MSP10 透過図

    ・写真はMSP10を透過処理しました。

  • ■ロータリモーションタイプ
    MRP10 透過図

    ・写真はMRP10を透過処理しました。

  • ターミナルボックス

  • 配線工事が容易

    本体から独立したターミナルボックスにすることで、配線工事の作業をやりやすくしました。

    一目で動作確認

    ターミナルボックスのカバーは丈夫で透明なポリカーボネート製を採用し、運転状態表示用のLEDを外部から目視できるようにしました。

    パラメータ設定が簡単

    ステップトップ本体のカバーを開けずに、ターミナルボックス内のディップスイッチや、モジュラジャックに接続したプログラミングユニット（形式：PU-2A）から、各種パラメータを設定できるようにしました。さらに、コンフィギュレータソフトウェア（形式：STCFG）を使ってPCからもパラメータ設定ができるようにしました＊2。

    ＊2. コンフィギュレータソフトウェア（形式：STCFG）は、ソフトウェアダウンロード&アップデートより無料でダウンロードできます。

診断情報が設備の保全やコスト削減に貢献します。

  • 診断情報は、単なるリアルタイムの状態監視にとどまらず、「いつ、どのようなメンテナンスが必要か」を判断するための重要なデータです。診断情報を予知・予防保全に役立てることで、ダウンタイムの削減や設備の長寿命化を実現できます

    アクチュエータの運転状況は、ステップトップ用コンフィギュレータソフトウェア（形式：STCFG）の画面上やModbus経由で確認できます＊2。

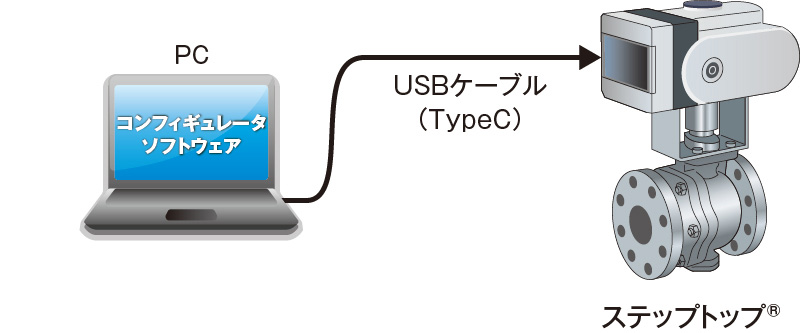

    PRP10をPCに接続

    ＊2. コンフィギュレータソフトウェア（形式：STCFG）は、ソフトウェアダウンロード&アップデートより無料でダウンロードできます。

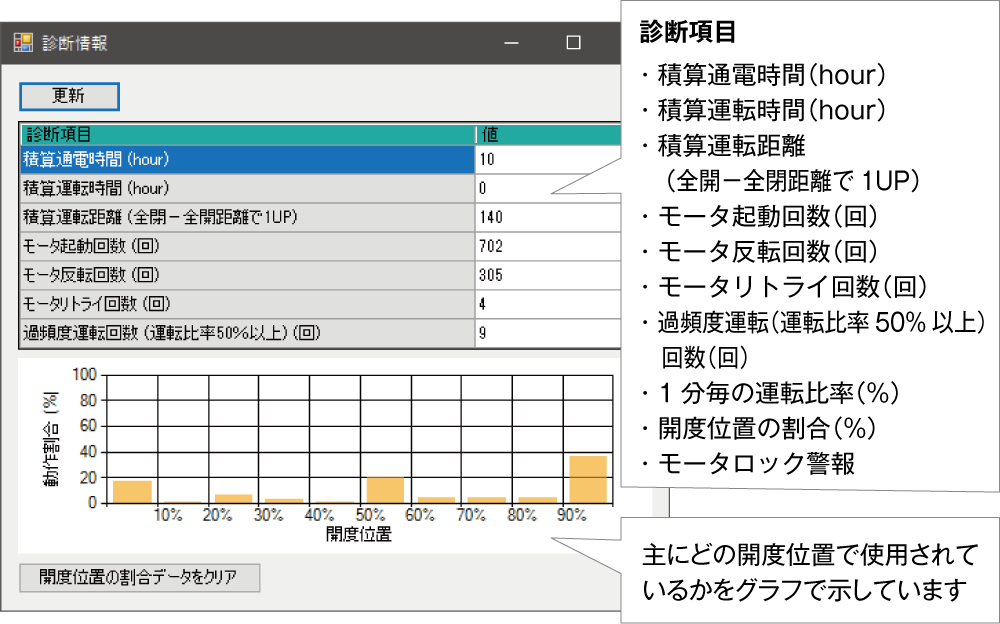

  • ■診断情報
    STCFG 診断情報画面

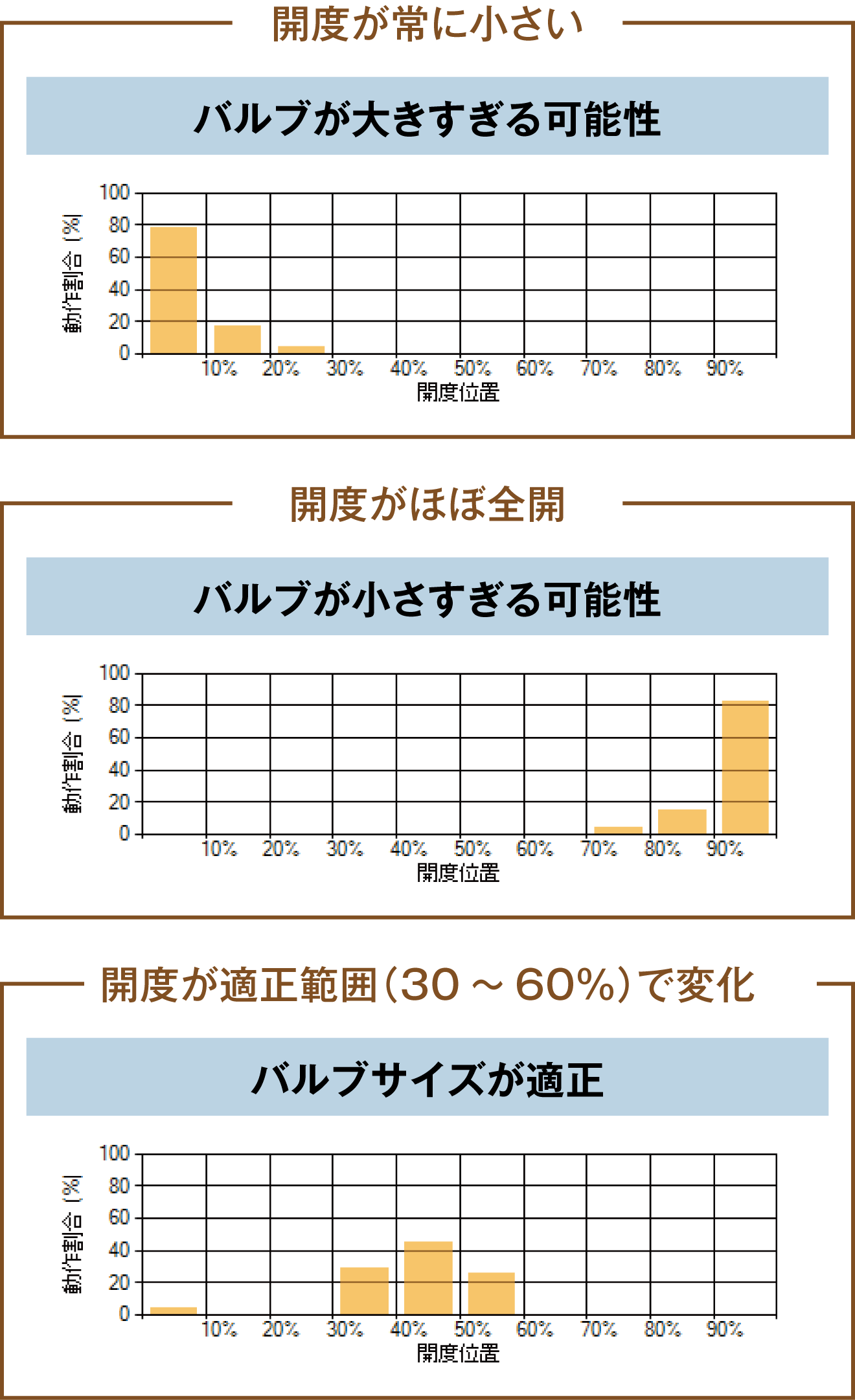

  • 開度データ解析の例

    「開度位置の割合データ」では、稼働時間に対する出力軸の開度位置の割合を表示し、バルブサイジングの最適化を検討する際の参考となります。

    STCFG 開度データ解析の例

  • バルブ最適化のメリット

    　
    制御精度の向上
    流量制御が安定し、プロセス特性が向上
    システムの安定化
    過負荷や異常を防ぎ、トラブルを減少
    省エネルギー化
    不適切なサイズのバルブによるエネルギー損失を削減
    設備寿命の延長
    最適な運用でバルブやアクチュエータの摩耗を抑制
    コスト削減
    不要なメンテナンス回数や交換コストを削減

リニアモーションタイプ 比較一覧

  MSP10CEUKCA PSP10CEUKCA PSP20CEUKCA
形式 MSP10
基本価格は仕様書をご覧ください。		 PSP10
基本価格は仕様書をご覧ください。		 PSP20
基本価格は仕様書をご覧ください。
ストローク 10～40mm 20～40mm 40～60mm
動作時間／推力（拘束推力）
（詳しくは仕様書をご覧ください）		 @20mm
3.2秒／450N（500N）
5.7秒／740N（790N）
7秒／1200N（1500N）
13.5秒／2500N（2700N）		 @40mm
8.4秒／1400N（2000N）
8.4秒／2400N（3200N）		 @60mm
19秒／2400N（4000N）
19秒／3700N（7000N）
入力信号 4～20ｍA DC または 1～5V DC
開度出力 4～20ｍA DC または 1～5V DC
全開・全閉信号 フォトMOSリレー
警報出力 フォトMOSリレー（出力軸拘束時に出力します）
Modbus
通信方式：
半二重非同期式無手順
通信規格：
TIA／EIA-485-A 準拠
伝送距離：
500m 以下
供給電源 24V DC
保護等級 IP66
入線口 2ーG1/2 と 2ーG3/4 の計4ヶ所
駆動モータ ステッピングモータ
位置検出 コンダクティブ式ポテンショメータ
手動操作機能 オプション仕様 — —
使用温度範囲 −15～＋66℃ −25～＋66℃ −15～＋66℃
振動試験条件（掃引耐久試験） IEC 61298-3 準拠
加速度：19.6ｍ/ｓ2（2G）
質量 約4kg 約6.3Kg 約9kg
分解能 0.02mm（20mm設定で1/1000の場合） 0.04mm（40mm設定で1/1000の場合） 0.1mm（60mm設定で1/500の場合：0.2%）
アクセサリ プログラミングユニット（形式：PU-2A） CE
関連機器 コンフィギュレータソフトウェア（形式：STCFG）

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

・アクセサリ、関連機器などの価格については仕様書をご覧ください。

ロータリモーションタイプ 比較一覧

  MRP10CEUKCA PRP10CEUKCA PRP11CEUKCA
形式 MRP10
基本価格は仕様書をご覧ください。		 PRP10
基本価格は仕様書をご覧ください。		 PRP11
基本価格は仕様書をご覧ください。
回転角度 90°
開閉時間（90°）／動作トルク 2.5秒／6N･m
3.5秒／16N･m
7.5秒／35N･m
9.5秒／50N･m		 12秒／100N･m
24秒／100N･m
34秒／100N･m		 16.5秒／200N･m
24秒／200N･m
34秒／200N･m
入力信号 4～20ｍA DC または 1～5V DC
開度出力 4～20ｍA DC または 1～5V DC
全開・全閉信号 フォトMOSリレー
警報出力 フォトMOSリレー（出力軸拘束時に出力します）
Modbus
通信方式：
半二重非同期式無手順
通信規格：
TIA／EIA-485-A 準拠
伝送距離：
500m 以下
供給電源 24V DC
保護等級 IP66
入線口 2ーG1/2 と 2ーG3/4 の計4ヶ所 2ーG1/2 2ーG1/2
駆動モータ ステッピングモータ
位置検出 コンダクティブ式ポテンショメータ
手動操作機能 あり
使用温度範囲 −25～＋66℃
振動試験条件（掃引耐久試験） IEC 61298-3 準拠
加速度：19.6ｍ/ｓ2（2G）
質量 約4.4kg 約10.8kg 約11kg
分解能 0.1％
アクセサリ プログラミングユニット（形式：PU-2A） CE
関連機器 コンフィギュレータソフトウェア（形式：STCFG）

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

・アクセサリ、関連機器などの価格については仕様書をご覧ください。
