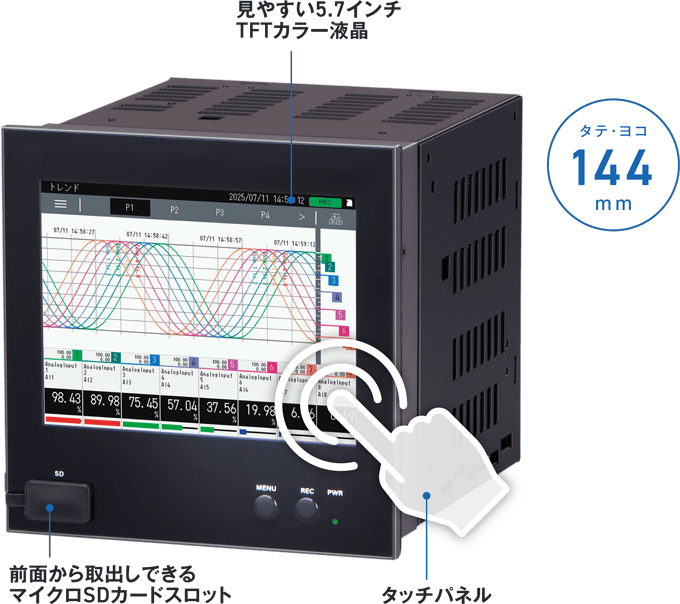

計測データをリアルタイムで確認、過去の記録も自由に閲覧

トレンド画面やオーバービュー画面など目的に応じて使い分けられる表示画面をご用意しています。

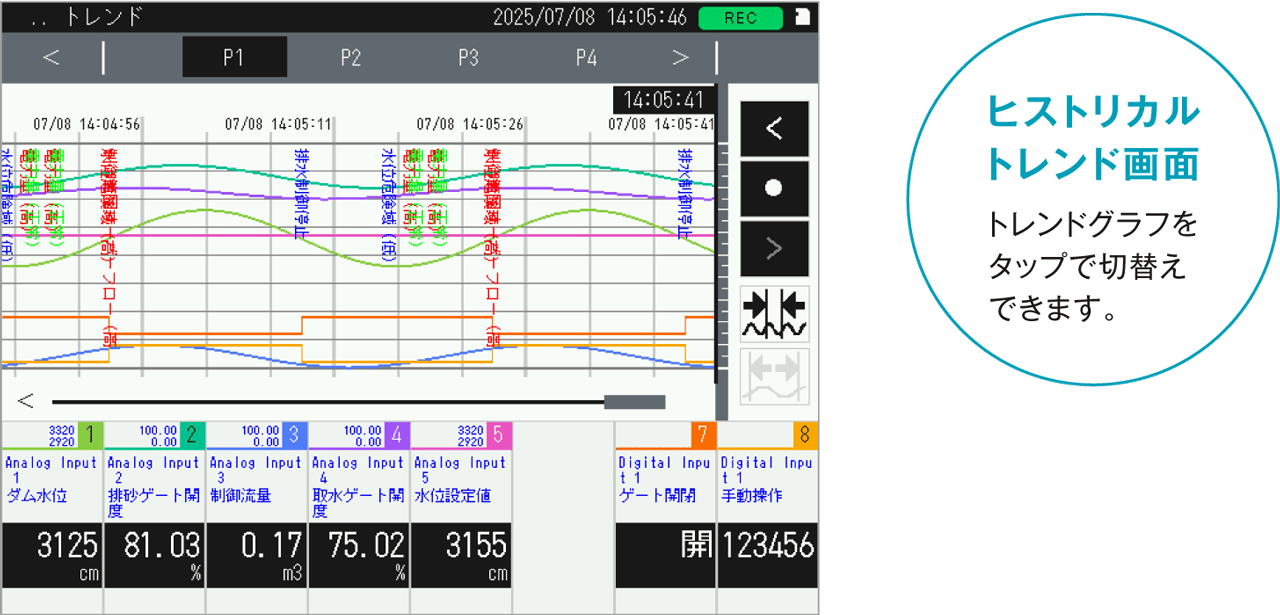

また、ヒストリカルトレンド表示に切替えることにより過去の記録も自由に閲覧できます。

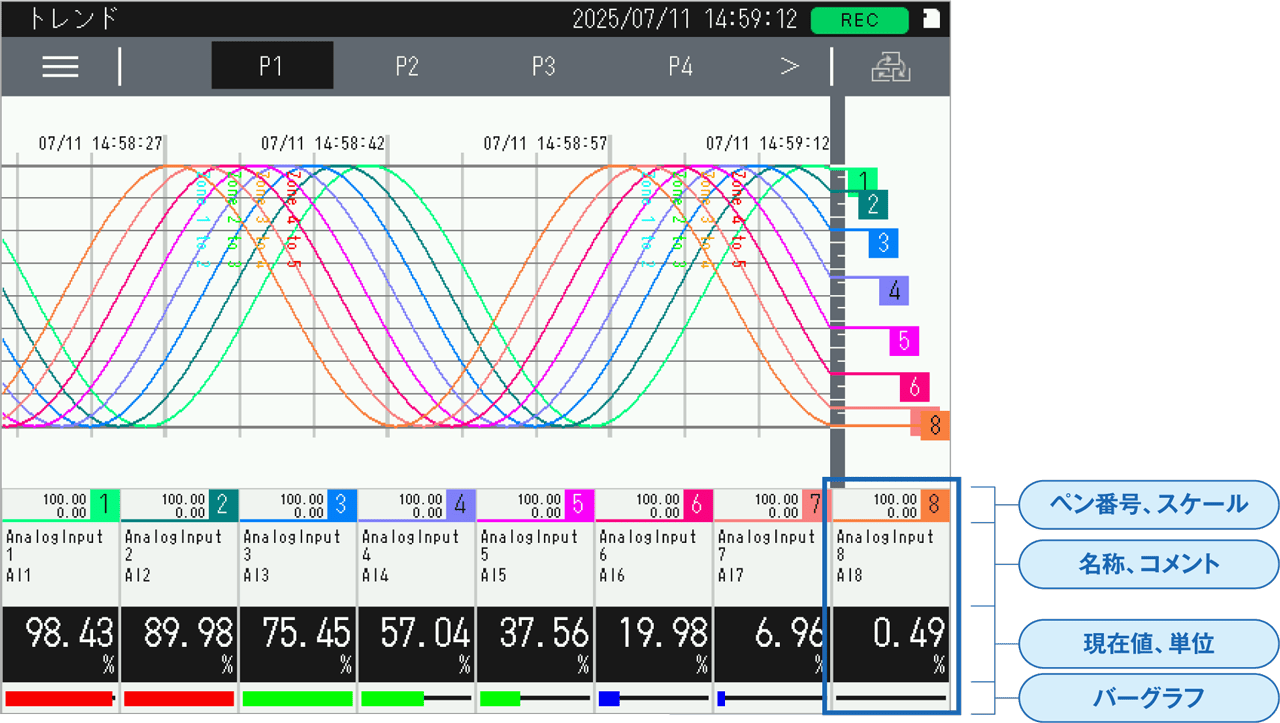

• トレンドグラフ



  表示設定で設定した表示数（4ペン/page または 8ペン/page）のトレンドグラフを表示します。

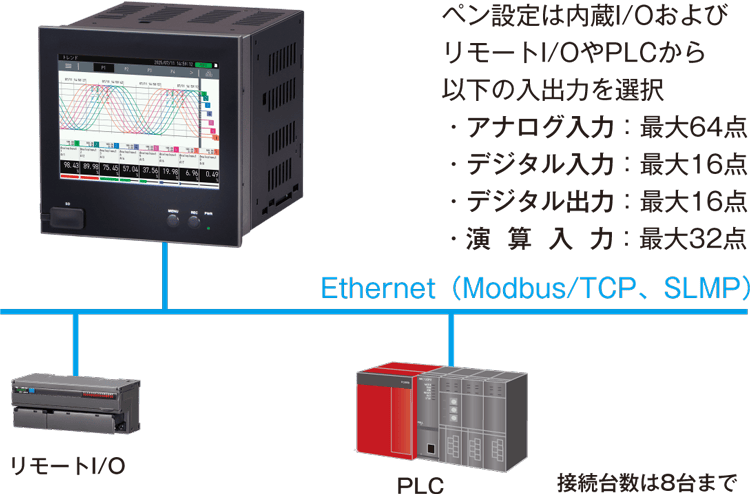

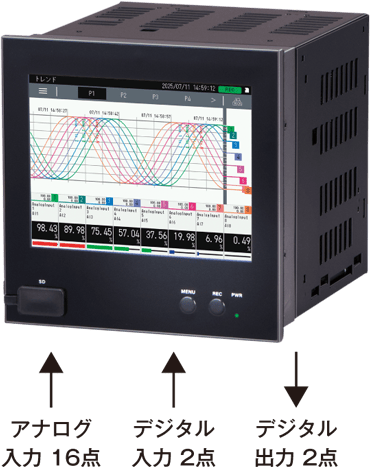

  各ペンには全入出力チャネル（Ai / Di / Oi / Do）が割付けられます。




  ペン数	64（1画面あたり4ペンまたは8ペン）
  ペン割付可能Ch	Ai、Di、Oi、Doの全チャネル
  描画スケール	100%および0％の位置を実量値にて指定
  記録方式	TRD / CSV（UTF-8） / CSV（Shift-JIS）から選択
  記録内容	トレンドデータ、イベントデータ、コメントデータ
  データサイズ	1ファイル当たり最大50000サンプル×64ペン

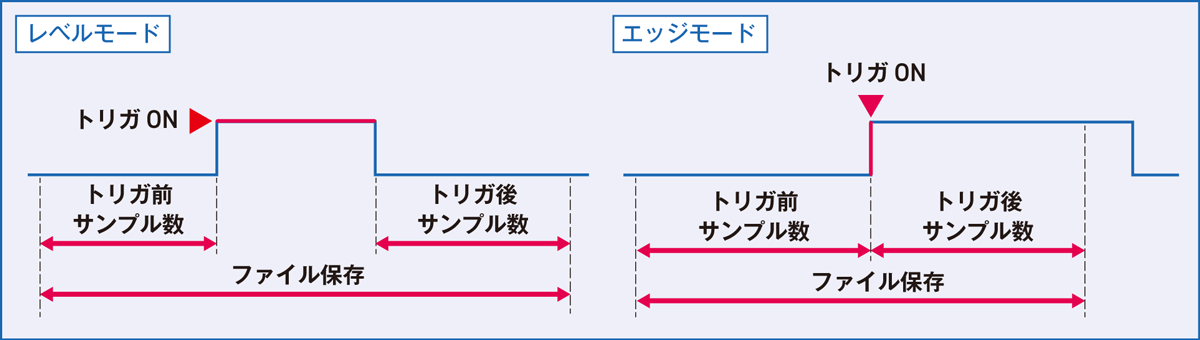

  自動開始	チャートレス記録計起動で記録を開始 停止 / 通常記録 / トリガ記録から選択
  記録周期	100ms、500ms、1sec、2sec、5sec、10sec、 1min、2min、5min、10min、30min、1hourから選択

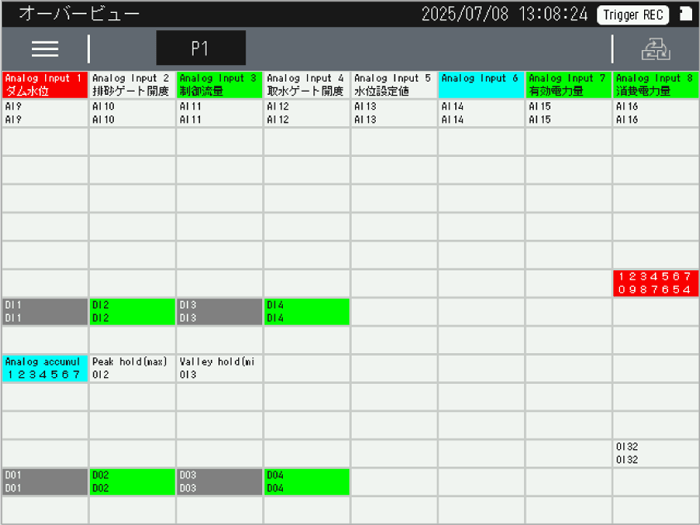

• オーバービュー画面



  各チャネルの最新データを表示します。1画面あたりの表示点数は16、32、64、128点から選べます。

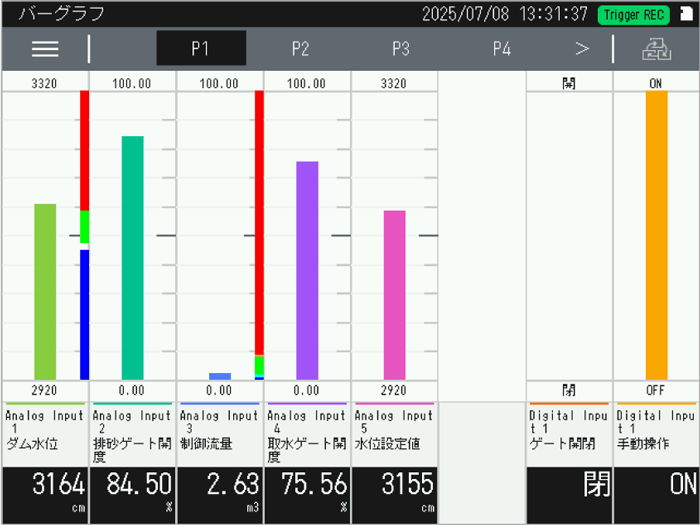

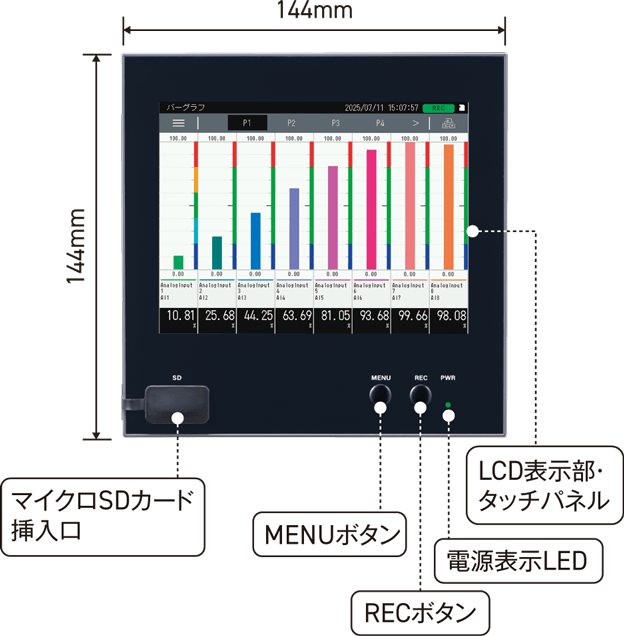

• バーグラフ画面



  最新の入出力値を表示します。ペンに割付けられたチャネルを表示します。

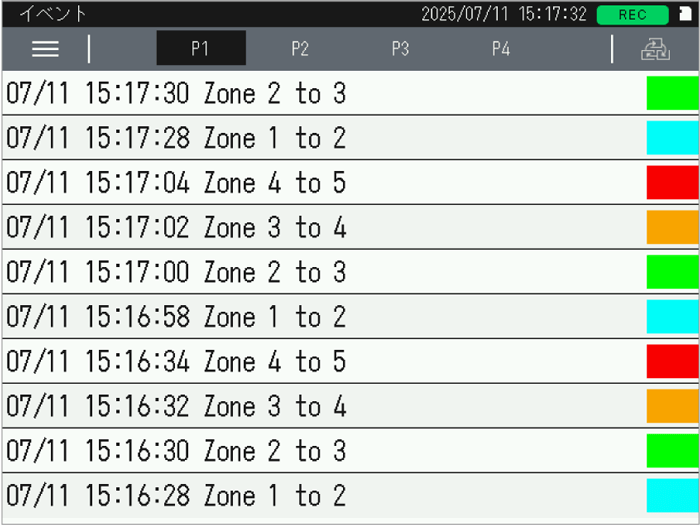

• イベント画面



  イベントログ記録の有効 / 無効に関係なく、発生した最新のイベントログを最大40件表示します。

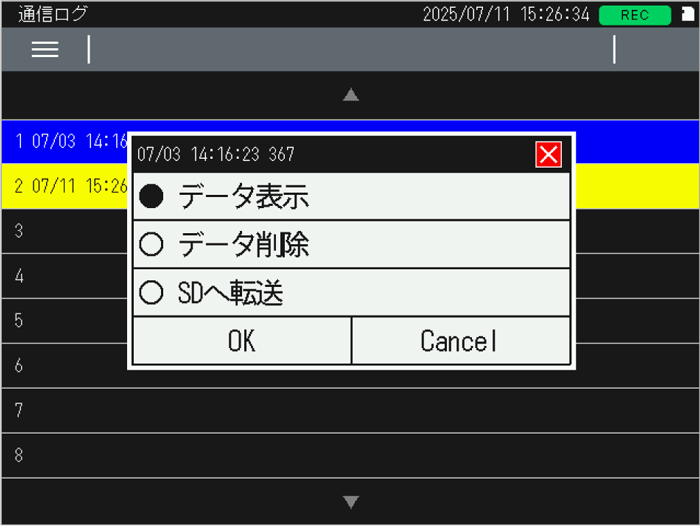

装置や設備の測定データや運転・停止の状態を内部メモリに記録、マイクロSDカードへの保存もできる

内部メモリに記録されているメモリブロック単位でトレンドデータ・ログデータの表示・削除、マイクロSDカードへ転送、メモリブロック遷移、トレンドデータ・ログデータのクリア、トレンドデータ・ログデータの初期化ができます。
