小形多点数組合せ自由形リモートI/O
R30シリーズ

シリーズラインナップに戻る

小形多点数組合せ自由形リモートI/O R30シリーズ

Ethernet系ネットワークに最適な組合せ自由形リモートI/Oです。

CE対応

・機種により仕様、外形、規格が異なります。

・各種規格について
多点数向き 組合せ自由形 24V DC供給電源 電源2重化2系統化*1 通信2系統化*1

*1.電源の2重化/2系統化、通信の2系統化は開発中です。

通信ネットワークの種類

  • EtherCAT
  • PROFI NET*2
  • EtherNet/IP*2
  • CC-Link IE Field
  • CC-Link IE TSN
  • Modbus/TCP
  • MECHATROLINK*2
  • OPC UA

*2.対応通信カードを順次開発します。 ・通信の2系統化は開発中です。

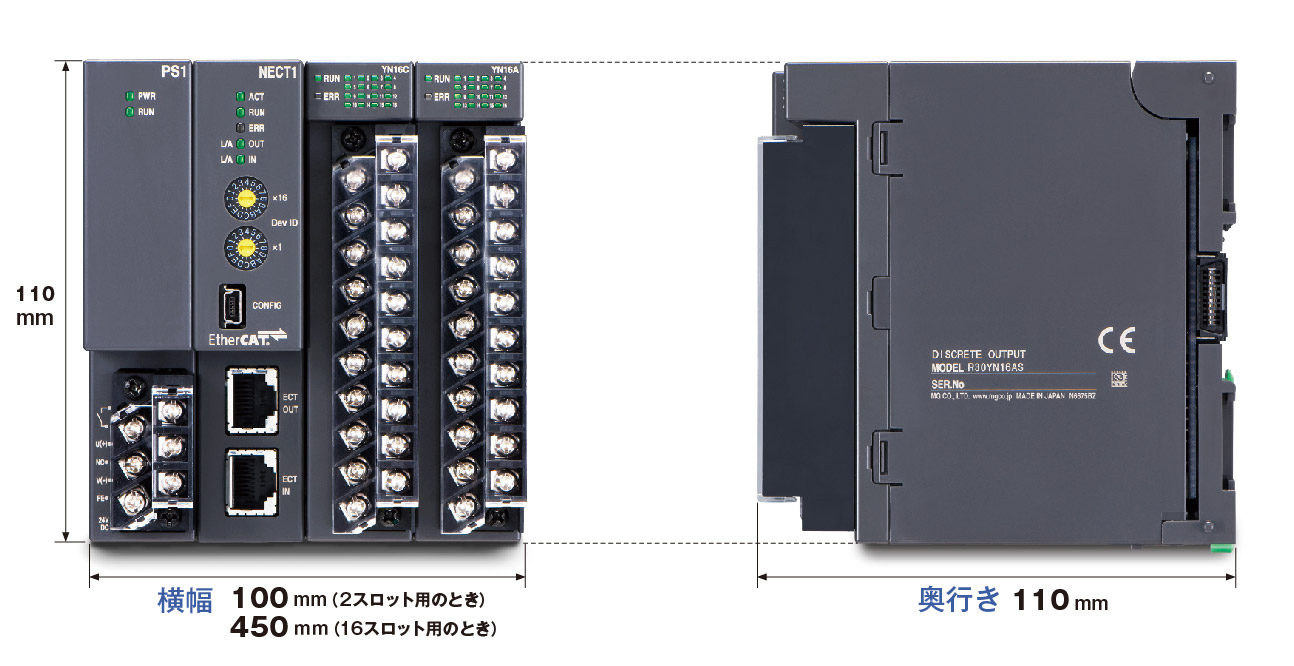

  • 高さ110mm!最新のPLCサイズに揃えました。

    最新のPLCと並べて設置しても違和感のない高さ110mmのコンパクトサイズです。

  • 内部通信バスの高速化を図りました。

    入出力点数16点のI/Oカードを16枚分、計256点を約1msで上位ネットワークに伝送できます。

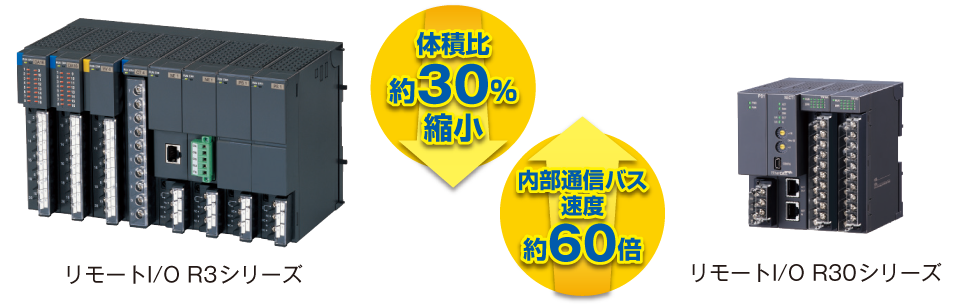

  • R3シリーズと比較して大幅な小形化と高速化を実現しました。

    R30シリーズは、同様の多点数組合せ自由形リモートI/O R3シリーズと比べ、カード1枚あたりの体積比で30%以上縮小を図りました。また内部通信バスの速度は約60倍の高速化を実現しています。

    R3シリーズと比較して大幅な小形化と高速化を実現しました。

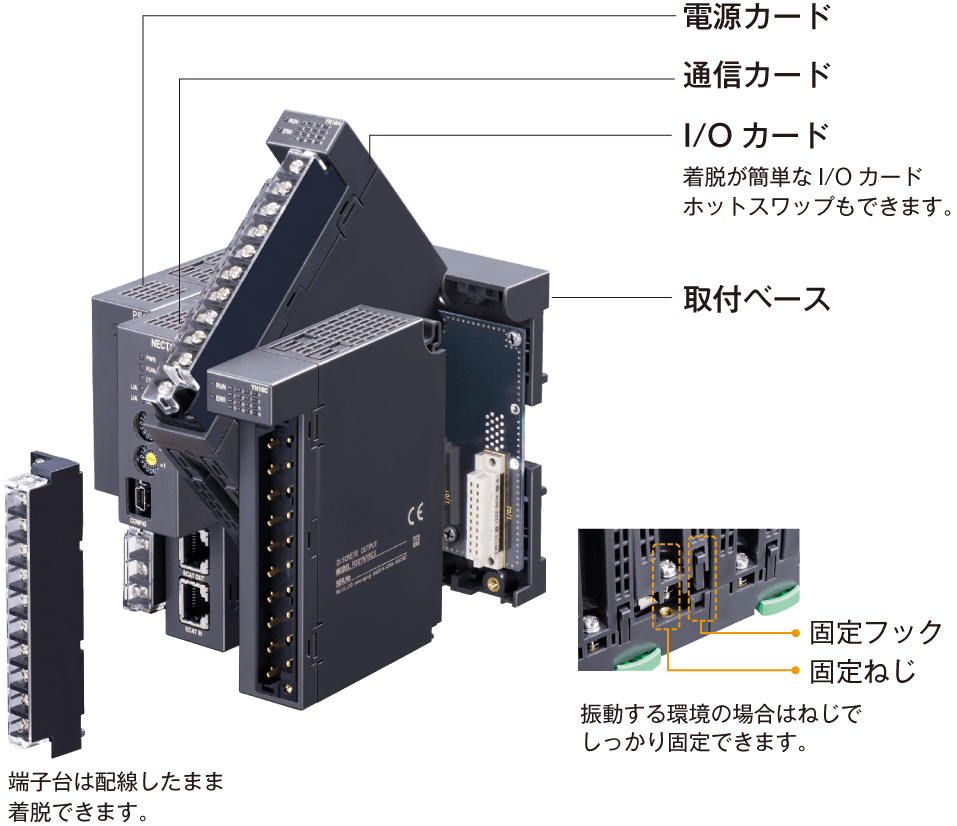

  • 取付ベースに必要なカードを自由に選択できます。

    R30シリーズは取付ベースに必要なカードを選択して取付る方式なので無駄がなく、効率よくシステムを構築できます。I/Oカードは、活線状態のままでも取替えるホットスワップもできます。さらにI/Oカードの端子台は配線したまま着脱ができるためカードの交換に便利です。

    取付ベースに必要なカードを自由に選択できます。

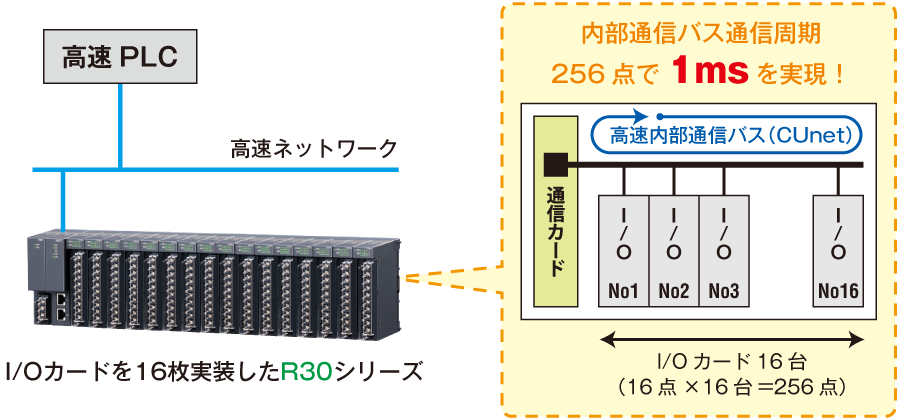

  • 高速化した内部通信バス

    例えば、接点入出力16点のI/Oカードを16枚分、計256点を約1msで上位ネットワークに伝送できます。

    高速化した内部通信バス

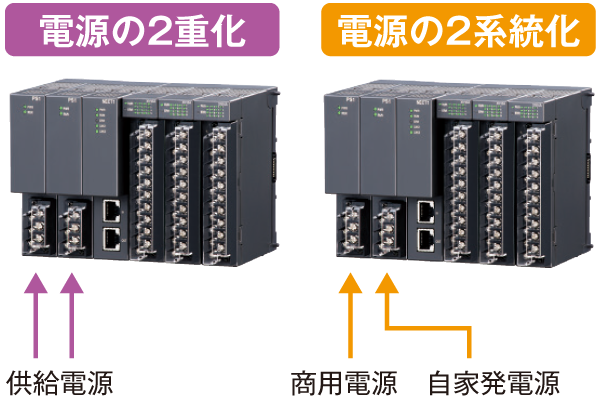

  • 電源の2重化・2系統化(開発中)

    「R30シリーズ」は電源カード2台に1系統の電源で供給する2重化電源方式や、それぞれ別電源を接続する2系統電源方式など、必要に応じて様々な給電方式を選択できます(電源の2重化・2系統化用のベースが必要です。詳しくはお問合せください)。

    電源の2重化・2系統化(開発中)

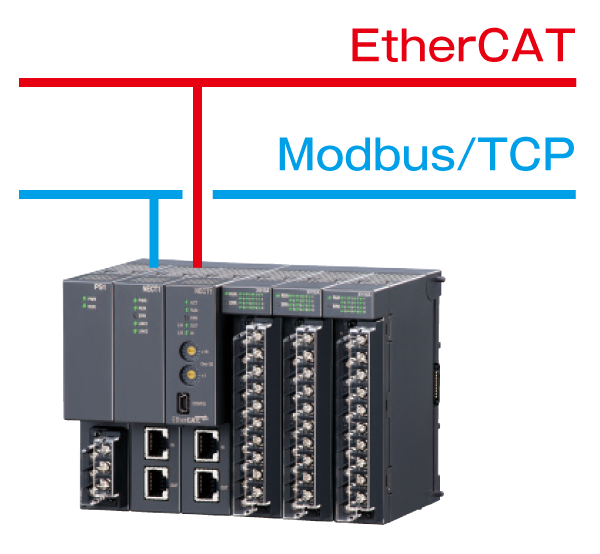

  • 通信の2系統化(開発中)

    「R30シリーズ」は、違う種類の通信カードをそれぞれ実装し2種類の異なったネットワークに同じ信号を通信します。工場のラインを新設する際に既設のネットワークと新設のネットワークをパラレルに使用する場合などに有効です。

    通信の2系統化(開発中)

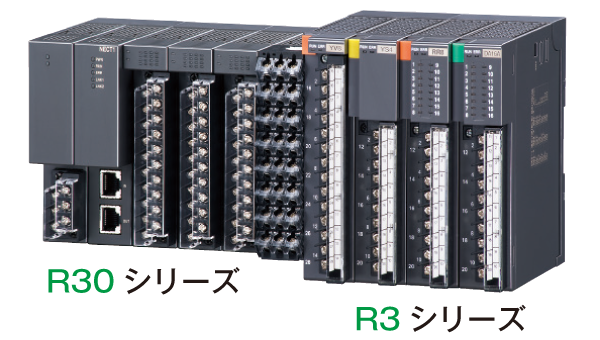

  • R3シリーズと連結

    「R30シリーズ」は、経済性が高く、I/Oカードの種類が豊富な当社のリモートI/O「R3シリーズ」とベース部がコネクタで連結できる構造になっています。「R30シリーズ」に「R3シリーズ」を連結することにより、その資産を有効に活用できます。連結にはR3入出力カード増設用ベース(形式:R30EBSが必要です。「R3シリーズ」のI/Oカードの内部通信バス通信周期は、R3入出力カード増設用ベース(形式:R30EBS)の仕様書をご覧ください。

    R3シリーズと連結
  • 基本構成

    ■カード配置

    電源カード、通信カードは専用のスロットを用意しています。 電源カードはPWRスロット、通信カードはCOMスロットに実装し、I/Oスロットには実装しないでください。
    PWRスロットは1番左、COMスロットはPWRの右隣に配置しています。
    I/Oスロットは通信カードの右側からスロット1、スロット2の 順番で配置しています。
    I/Oスロットには、I/Oスロット番号を示すコードが設けられており、このコード順に入出力データを割付けます。 I/Oスロットに空きがあると、PLCなどには空白データが送信または受信されます。

    基本構成
  • 消費電流の計算

    通信カードおよび入出力カードは、電源カードから供給される約21V DCの直流電源で動作します。従って、通信カード、入出力カードの消費する電流の合計が電源カードの最大定格出力電流以下であることが必要です。
    電源カードの供給電流容量を超える場合は、入出力カードの組合せを変更するか、実装する数量を減らすなどしてください。

    詳しくは仕様書 [消費電流の計算] でご確認ください。

製品仕様

SPEC
機 種 共通仕様書 通信カード 通信入出力カード アナログ入力カード アナログ出力カード 電力用入力カード パルス入出力カード 接点入出力カード 電源カード ベース アクセサリ・関連機器等
共通仕様
入出力の種類/機種数
13種類/15機種
供給電源

・直流電源
24V DC
電源2重化対応
開発中
サイズ(単位:mm)
W100×H114×D110(2スロット用の場合)

W150×H114×D110(4スロット用の場合)

W250×H114×D110(8スロット用の場合)

W350×H114×D110(12スロット用の場合)

W450×H114×D110(16スロット用の場合)
ハウジング材質
難燃性灰色樹脂
取  付
壁またはDINレール取付
質  量
約150~170g

*機種により仕様が異なります。詳しくは仕様書でご確認ください。
