製品情報

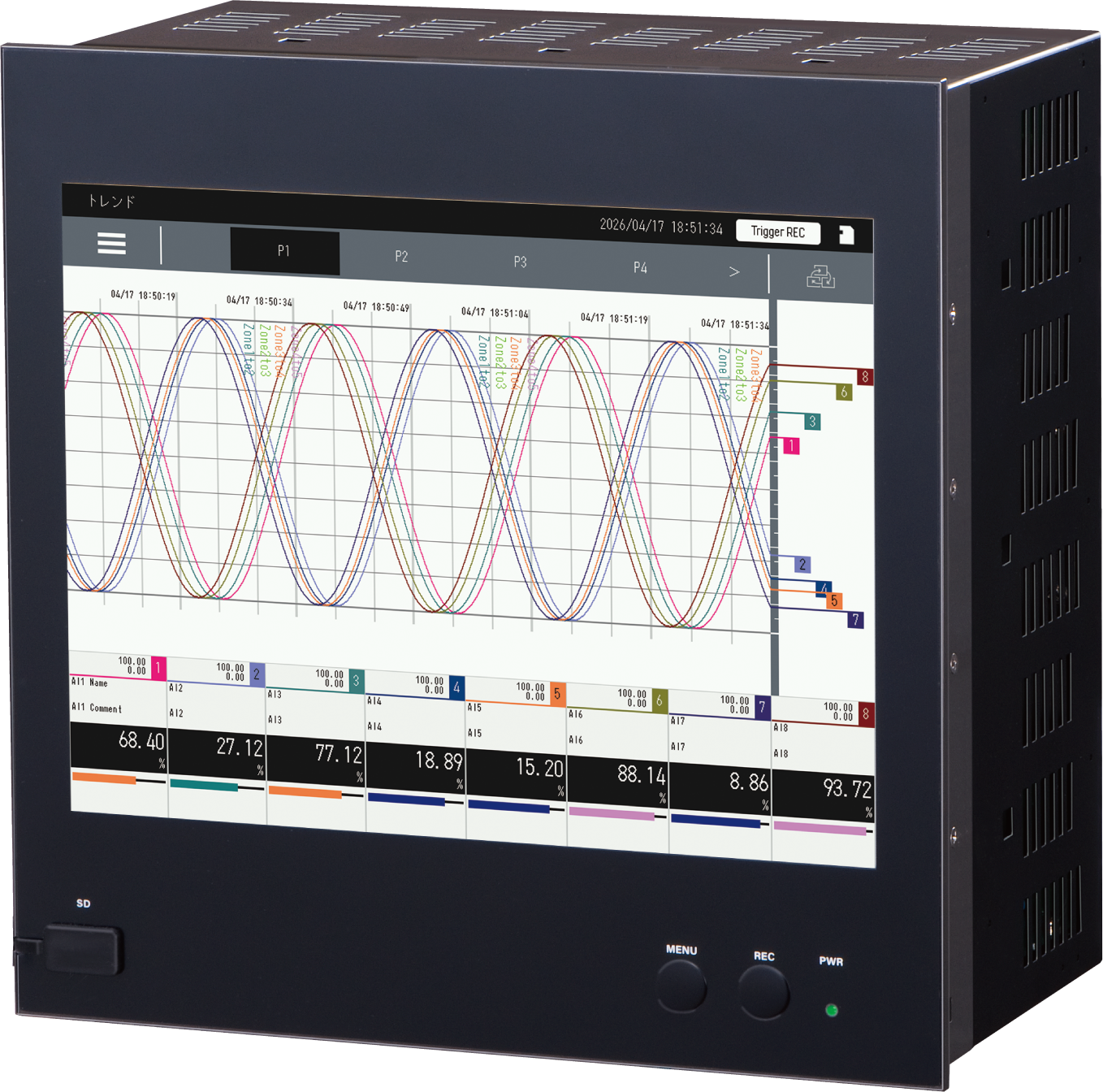

チャートレス記録計（形式：VR288E-G64）の主な製品情報

•


• 品名	チャートレス記録計
  形式	VR288E-G64
  基本価格	850,000円〜（税抜） ・仕様により加算価格があります。詳しくは仕様書をご覧ください。
  供給電源	24V DC時 コネクタ形スプリング式端子台（T字型分岐プラグ） 適用電線サイズ：0.2～2.5mm2、剥離長 10mm 100V AC、100〜240V AC時 ACアダプタ用ジャック
  サイズ	幅288mm 高さ288mm 奥行174mm
  通信仕様	Ethernet通信
  質量	約4.2kg
  特長	12.1インチ XGA TFT液晶ディスプレイ 直流電圧入力64点、接点入力8点、フォトMOSリレー出力8点 タッチパネル パネル埋込形または卓上形

主な特長

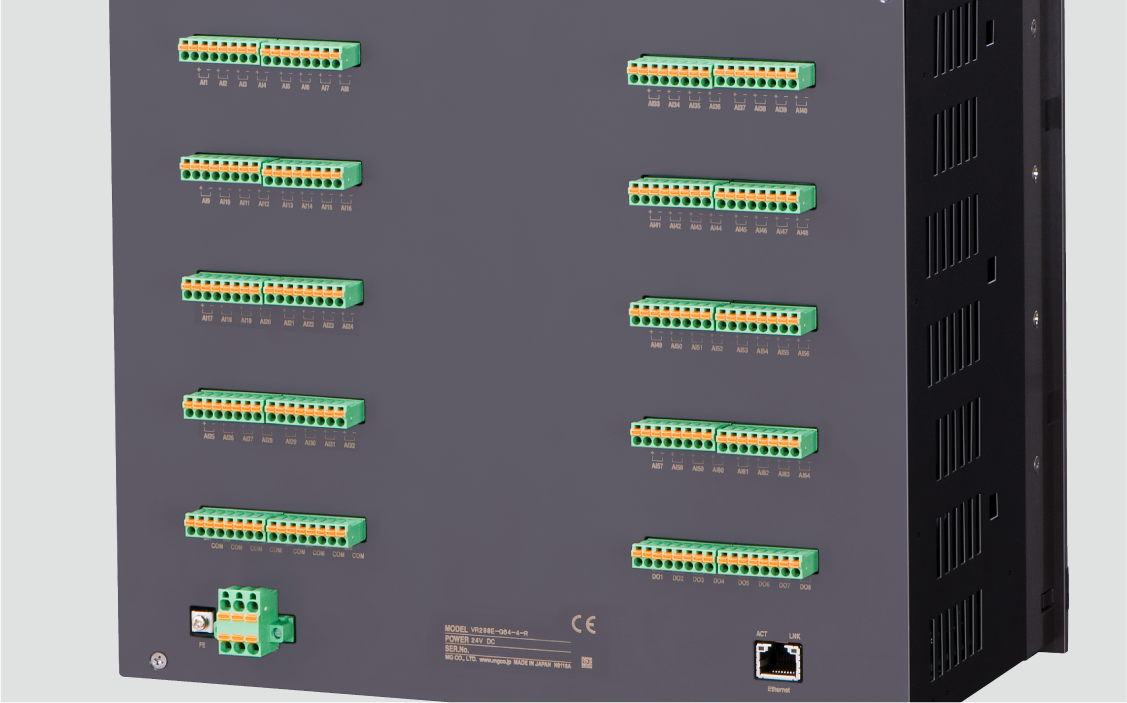

（1）直流電圧入力64点標準搭載

直流電圧入力64点を標準で搭載しているため、多点計測も容易です。さらに用途に合わせて、最適な入力レンジの組合せを選択することができます。また、最速100ミリ秒の高速サンプリングを実現しています。

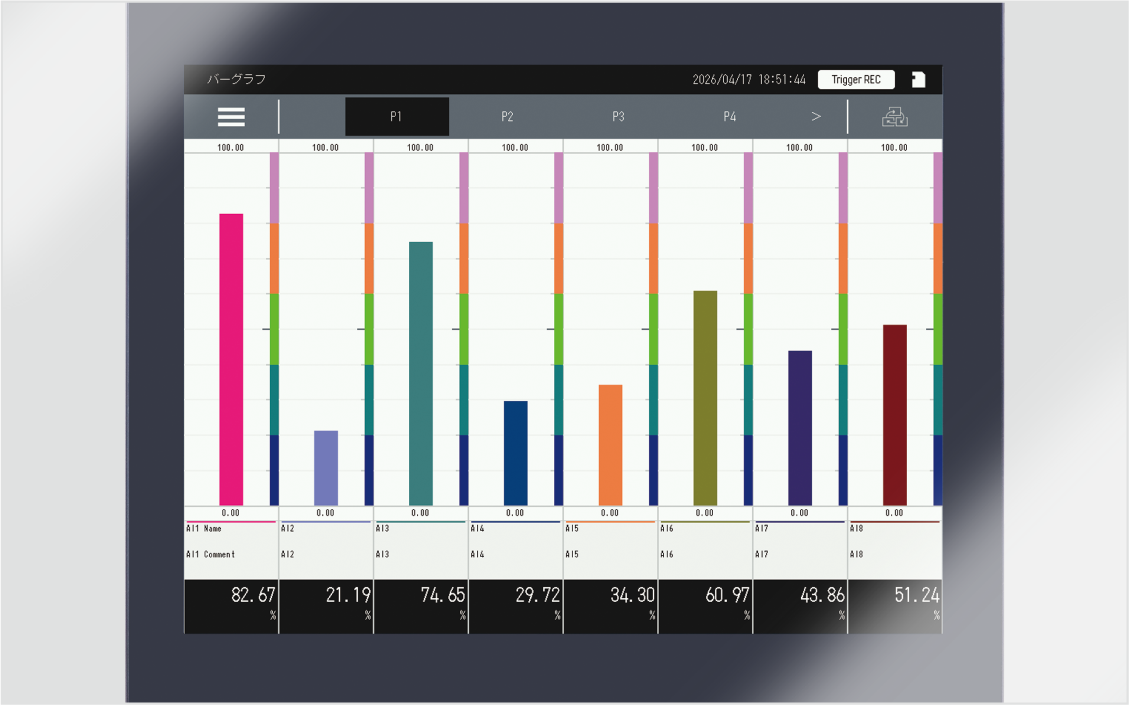

（2）大きくて見やすい12.1インチ XGA TFT液晶ディスプレイ採用

12.1インチの高精細な大画面により、複数のグラフデータをまとめて、見やすく表示することができます。離れた場所からでも計測数値を確認しやすいため、現場での監視業務をスムーズに進めることができます。
また、前面パネルは保護等級IP55のため防塵・防滴性能に優れています。

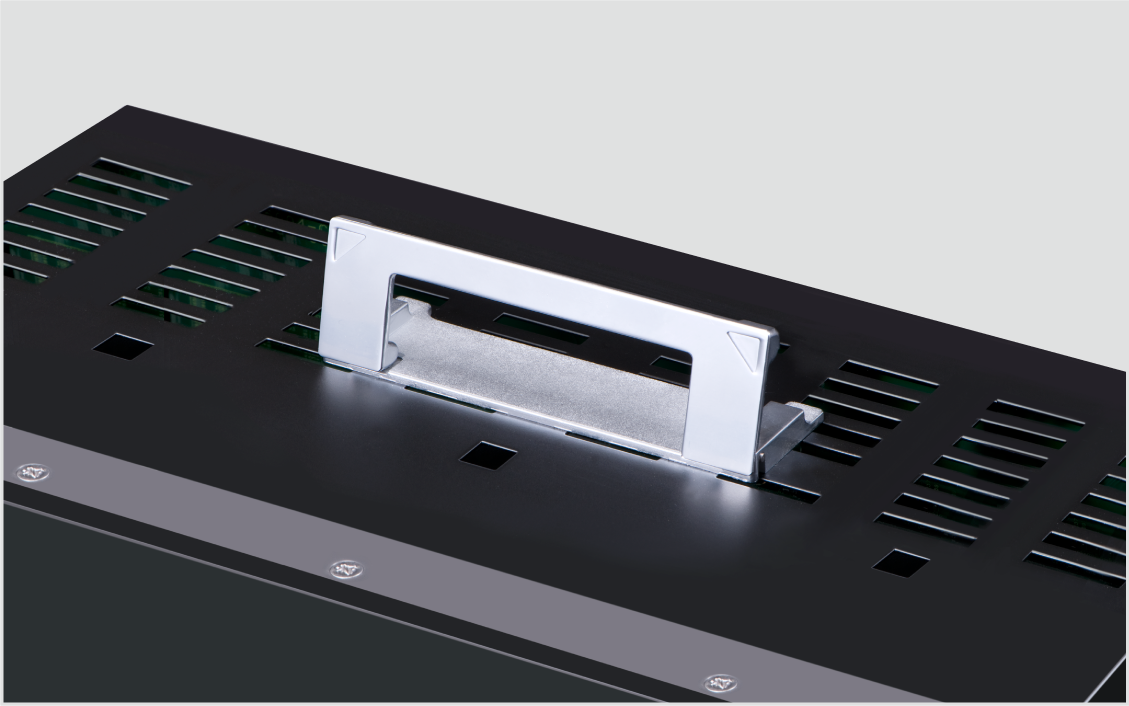

（3）卓上形は持ち運びに便利な取っ手が付属

卓上形を選択いただくと取っ手とゴム脚が付属するので、現場での移動や設置作業をスムーズに行え、必要なエリアへ手軽に持ち運んで計測を開始するといった、柔軟な運用ができます。

・卓上形はパネル取付けできません。取っ手、ゴム脚は取外しできません。

表示画面のご紹介

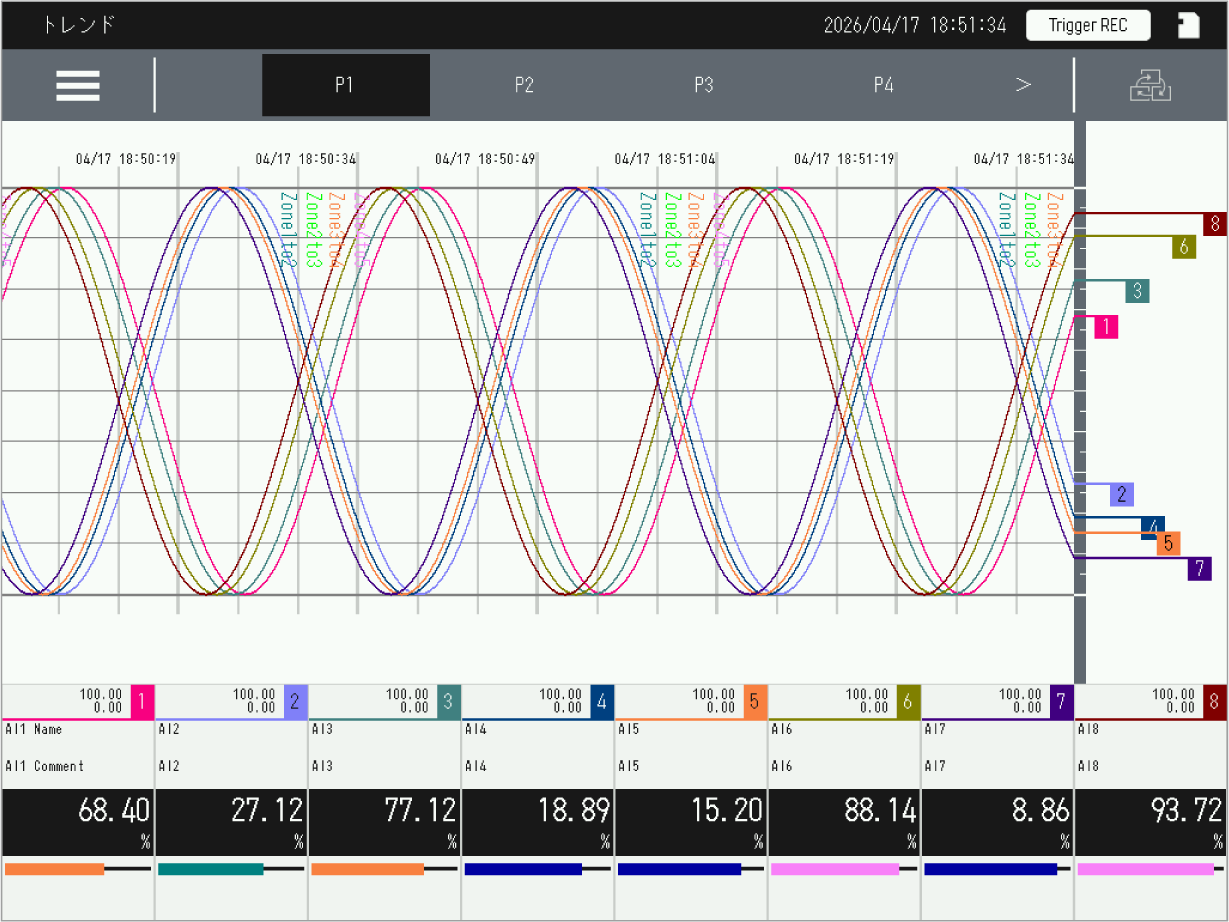

目的に応じて使い分けられるトレンドグラフ画面

表示設定で設定したペン数のトレンドグラフを表示します。各ペンには全入出力チャネル（Ai / Di / Oi / Do）が割付けられます。

過去のデータが確認できる

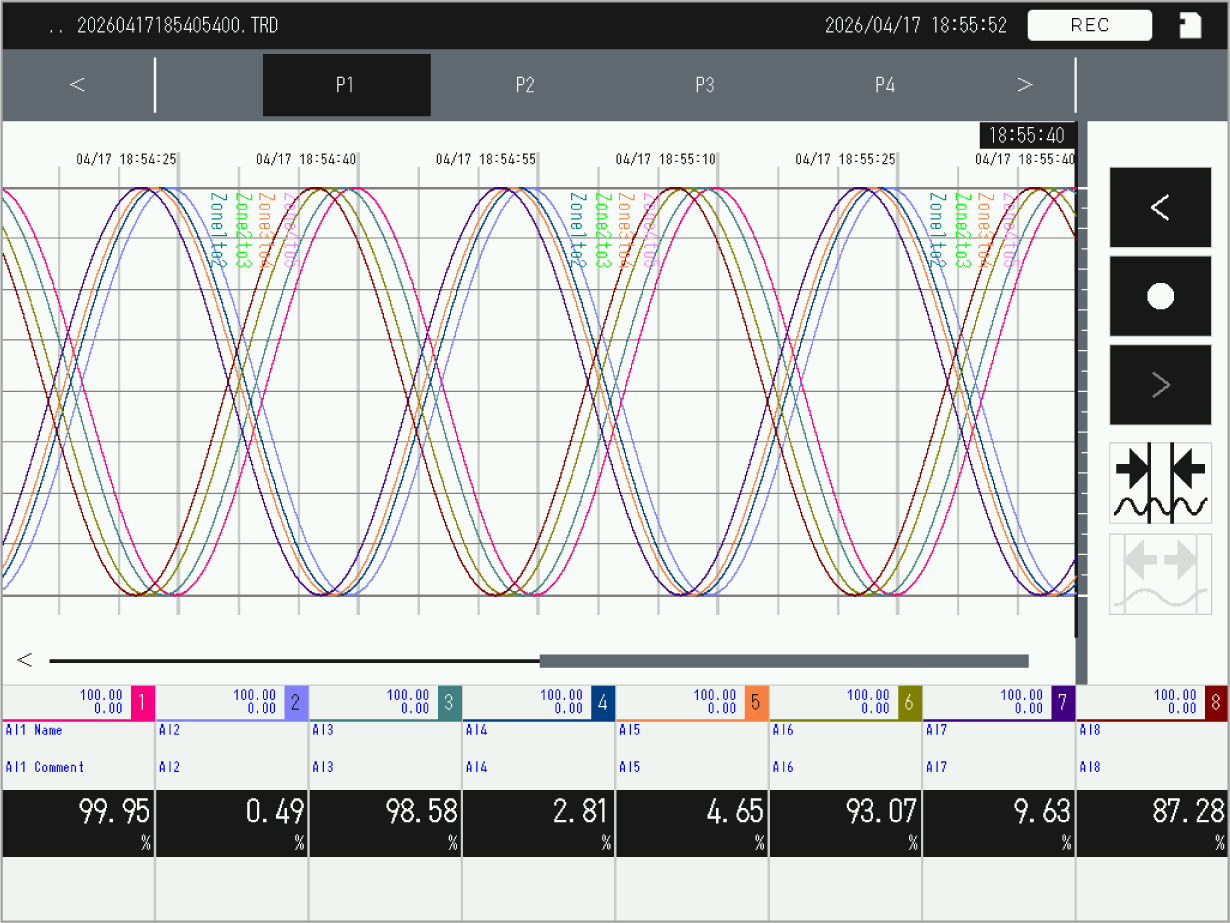

『ヒストリカルトレンド画面』

ペン数	最大96（1画面あたり4ペンまたは8ペン）
ペン割付可能Ch	Ai、Di、Oi、Doの全チャネル
描画スケール	100%および0％の位置を実量値にて指定
記録方式	TRD / CSV（UTF-8） / CSV（Shift-JIS）から選択
記録内容	トレンドデータ、イベントデータ、コメントデータ
データサイズ	1ファイル当たり最大50000サンプル×96ペン
自動開始	チャートレス記録計起動で記録を開始 停止 / 通常記録 / トリガ記録から選択
記録周期	100ms、500ms、1秒、2秒、5秒、10秒、 1分、2分、5分、10分、30分、1時間から選択

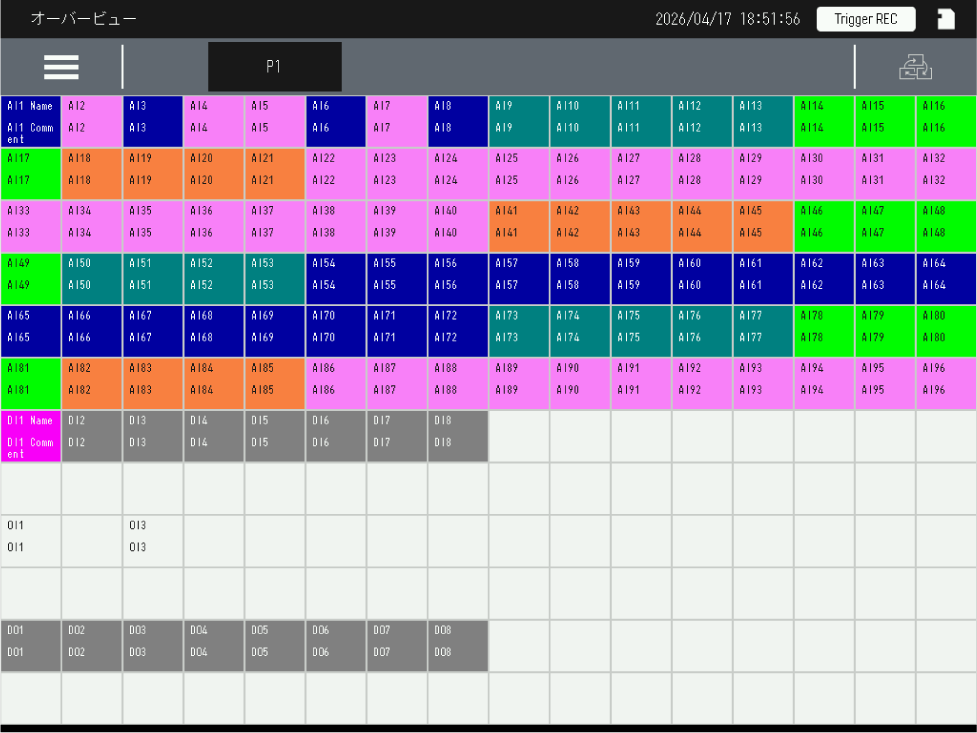

オーバービュー画面

各チャネルの最新データを表示します。1画面あたりの表示点数は32/64/96/192点から選択できます。

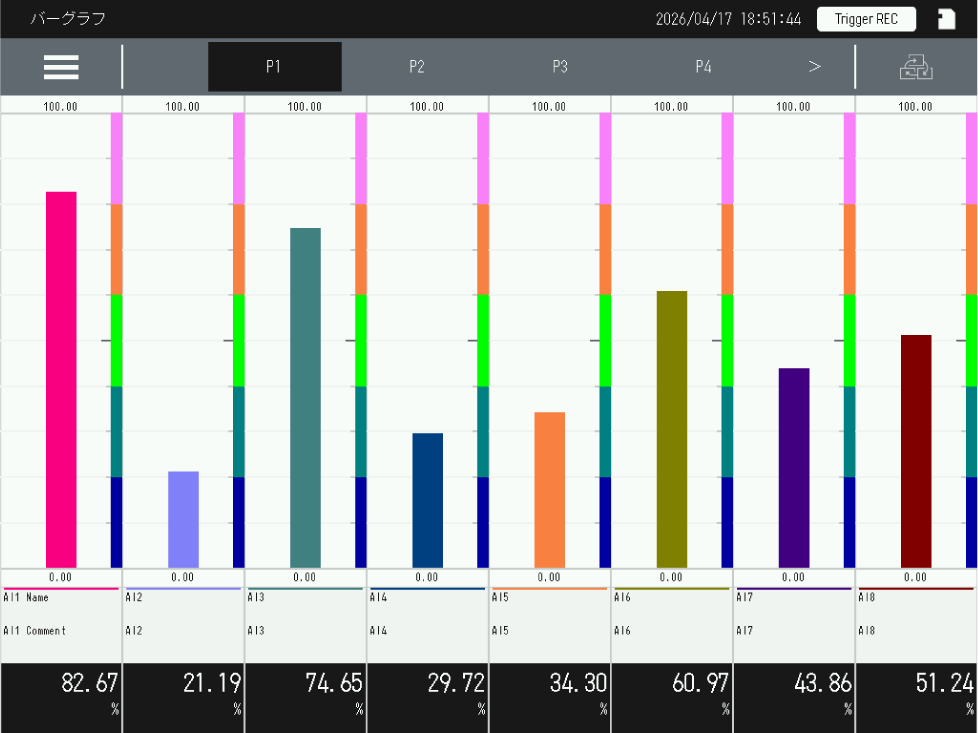

バーグラフ画面

最新の入出力値を表示します。ペンに割付けられたチャネルを表示します。

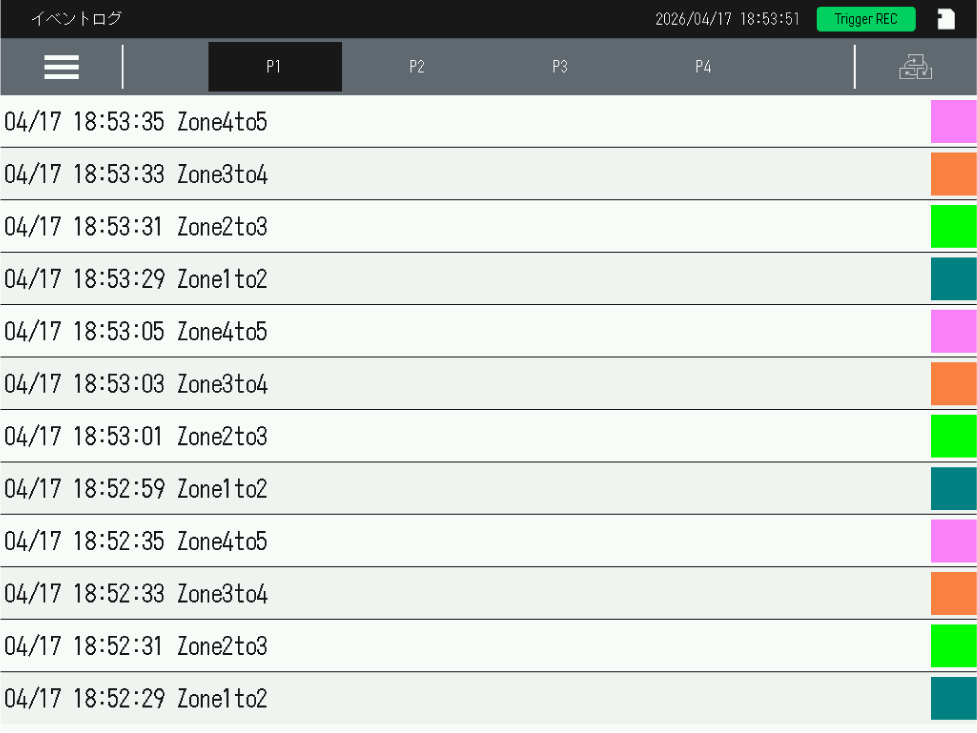

イベントログ画面

イベントログ記録の有効/無効に関係なく、発生した最新のイベントログを最大48件表示します。
