ロードセルはじめました
エムジーが新たに販売を開始するロードセルをご紹介します。
エムジーは、ロードセル変換器からはじまり、デジタルパネルメータ、警報設定器、リモートI/O、ウェイングインジケータなど様々なインタフェース機器を取揃えてまいりました。これからは、これらの機器と併せて、ロードセルも一括してご注文いただけます。
ロードセルの価格、納期についてはホットラインまでお問合せください。
ロードセルの原理

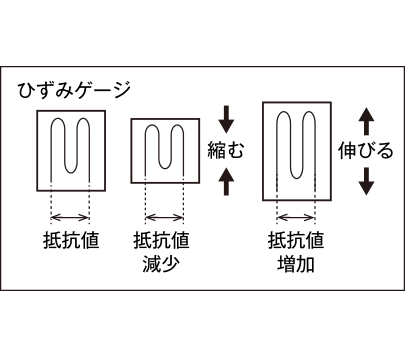

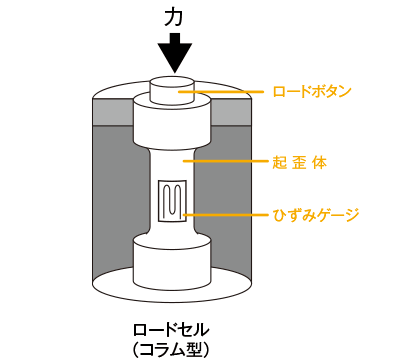

ロードセルは、力を加えると変形する金属と、変形すると抵抗値が変化するセンサの組合せでできています。力を加えると変形する金属は起歪体（きわいたい）といい、変形すると抵抗値が変化するセンサはひずみゲージ（ストレンゲージ）といいます。ひずみゲージは変形に対して下記のような特性を持ちます。
ホイートストンブリッジ回路と定格出力
ひずみゲージの抵抗値変化はとても小さいのでホイートストンブリッジ回路を用いて電圧に変換します。ホイートストンブリッジ回路は、R1×R3とR2×R4の抵抗値が等しいときは出力電圧が0Vになり、抵抗値のバランスが崩れると、それに応じて出力電圧が変化します。ページ下部の表にある定格出力の値は、ロードセルに定格容量の力を加えたときの1Vの印加電圧に対する出力電圧を表しています。
ロードセルの種類

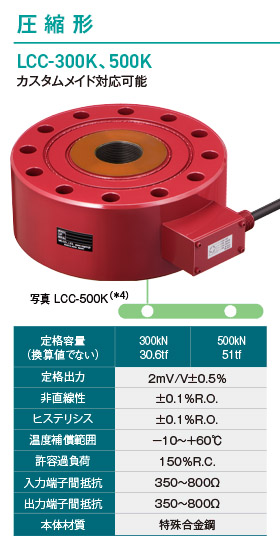

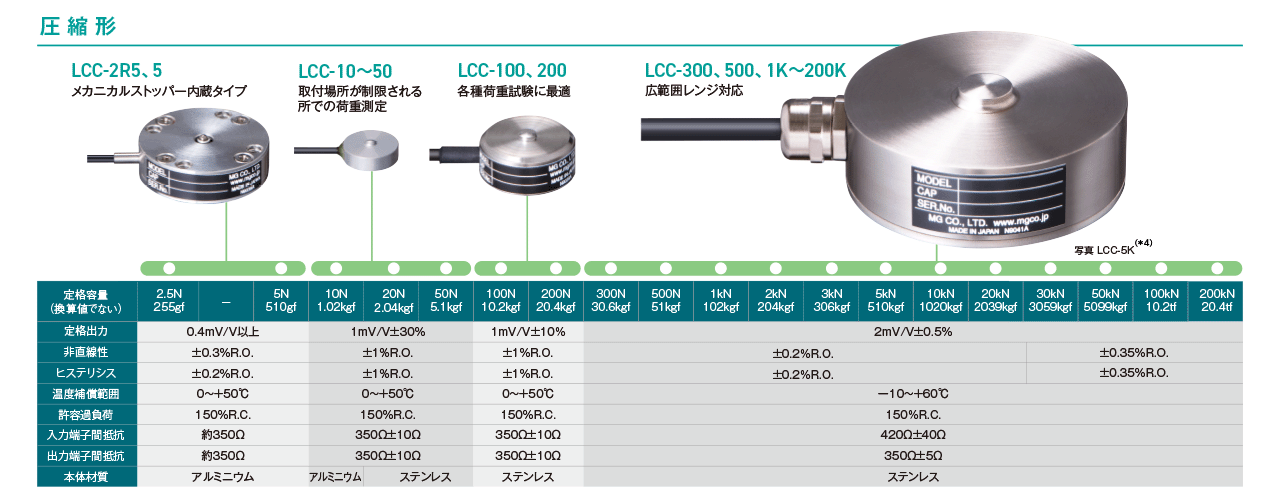

●圧縮形最も一般的な形状のロードセルです。容量もサイズも様々なタイプがあります。

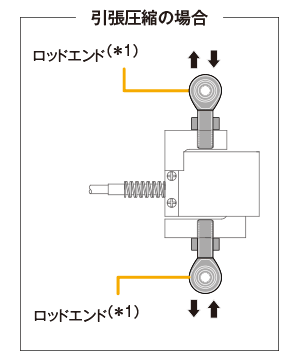

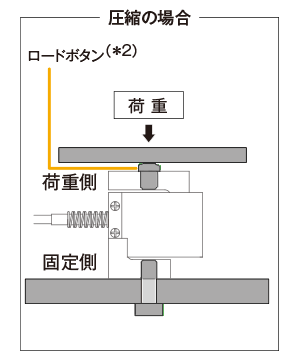

上下にロッドエンド（＊1）やアイボルトなどを取付けて使用します。圧縮用として使用する場合は、固定側と荷重側があるので注意が必要です。
（＊1）ロッドエンドはお客様ご用意
（＊2）ロードボタンはオプション

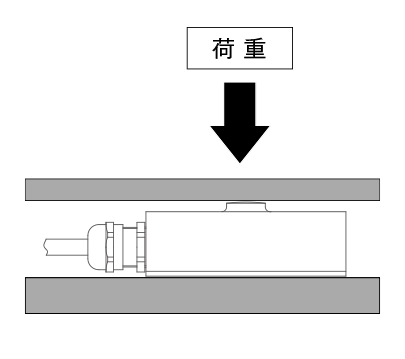

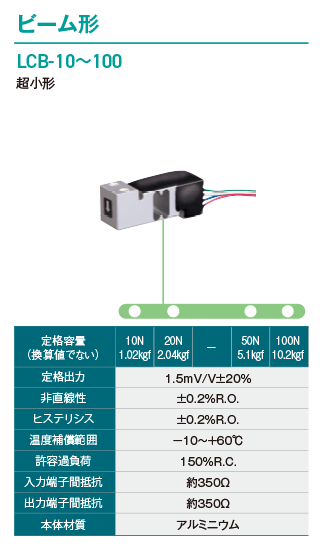

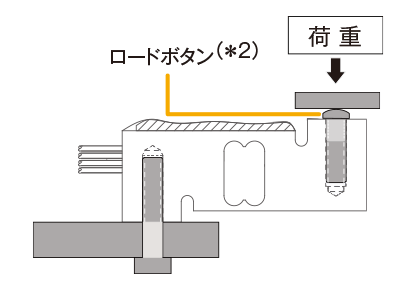

ビーム（beam）とは「梁（はり）」の意味で、フレームやハウジングから張り出した状態で使用します。通常、3個から4個を1セットで、はかり用などに使用します。

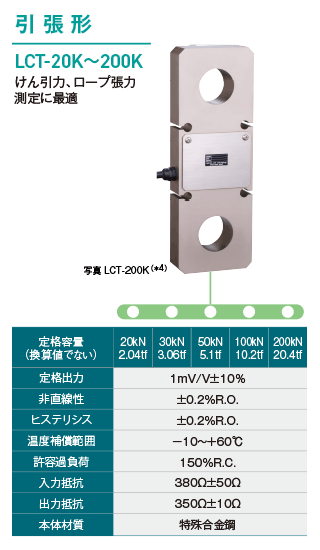

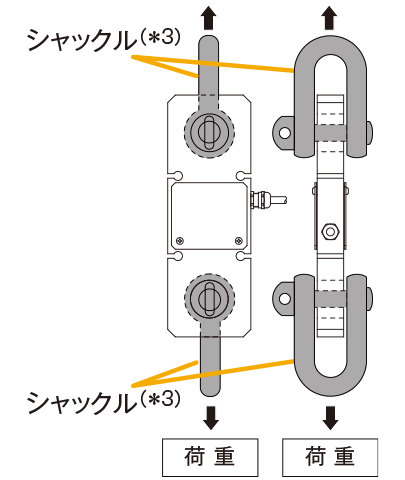

クレーン用のロードセルです。シャックル（＊3）などを取付けて使用します。
（＊3）シャックルはお客様ご用意

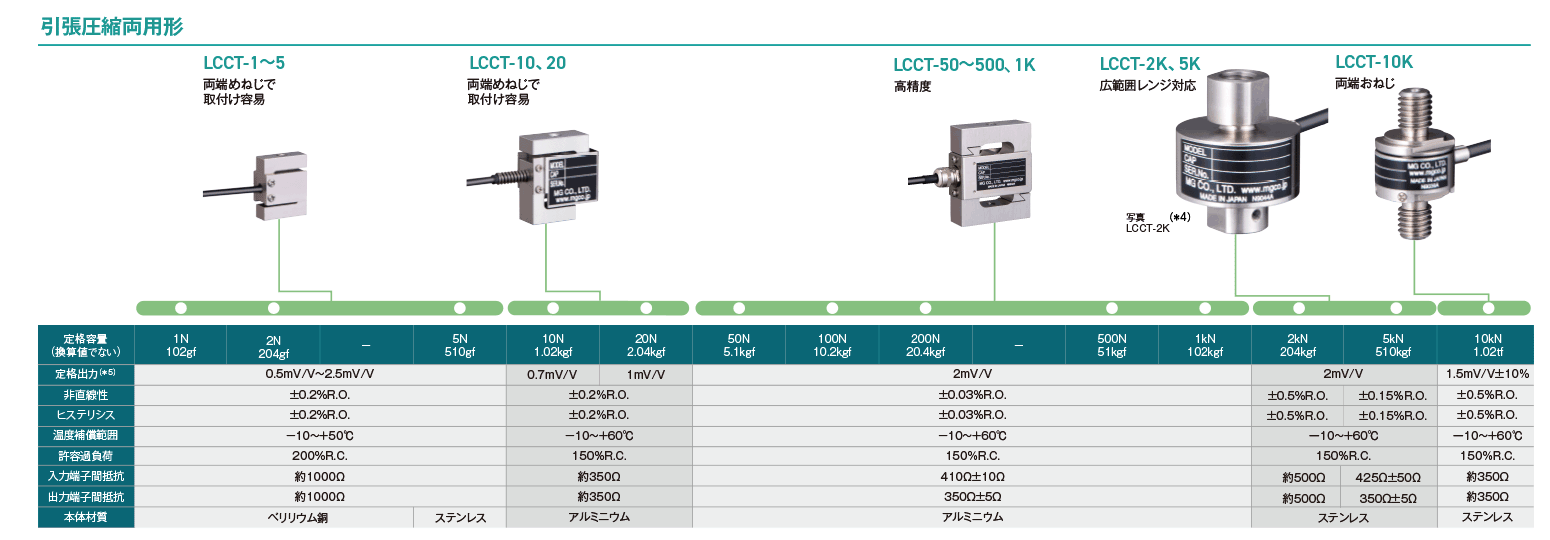

R.C.:定格容量（Rated Capacity）
（＊4）形式によりサイズ、形状が異なります。詳しくは仕様書をご覧ください。
（＊5）形式により定格出力、定格出力誤差の値が異なります。詳しくは仕様書をご覧ください。
・開発中製品のため仕様・形状が変更になる場合があります。
