PLC（形式：PLC8-NE）と当社の豊富なリモートI/Oを組合せることで、現場のニーズに即した柔軟なシステム構成を実現します。
-
基本価格：320,000円〜
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
PLC（形式：PLC8-NE）のご紹介
本体に2つのEthernetポートと世界標準のIEC 61131-3に準拠したソフトPLCを搭載しました。
さらに、マルチコアを使用した分散処理で高速性が求められる処理を別コアで実行させることができます。

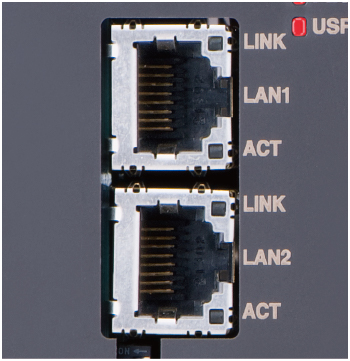

2つのEthernetポートを標準搭載
プロトコルを複数選択できるので、
異なるプロトコルのコンバートもできます
- CODESYS EtherCAT Master （＊1）
- CODESYS EtherNet/IP Scanner, Adapter （＊1）
- CODESYS OPC UA Server, Client, PubSub （＊1）
- CODESYS PROFINET Controller, Device （＊1）
- Modbus Ethernet Server, Client （＊2）
（＊1） PLC追加対応プロトコル ： ご注文時に使用するプロトコルをご指定ください。
複数プロトコルの指定も可能です。重複するプロトコルは指定できません。
（＊2） MODBUS3パッケージは、当社Webサイトから無料でダウンロードできます。
開発環境無料
エンジニアのスキルや処理内容に応じて選べるIEC
61131-3準拠の5言語+CODESYS独自拡張の1言語
開発は、プログラミングエディタとHMI（Human Machine Interface）開発環境、オンラインデバッグ機能を統合したCODESYS IDE (Integrated Development Environment) Systemで行います。

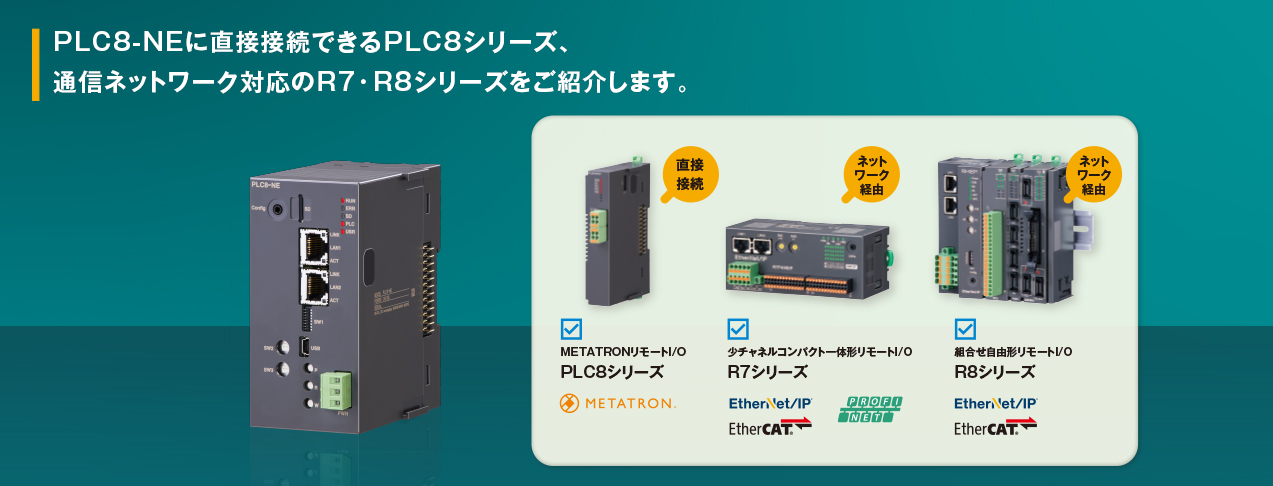

METATRONリモートI/O PLC8シリーズ

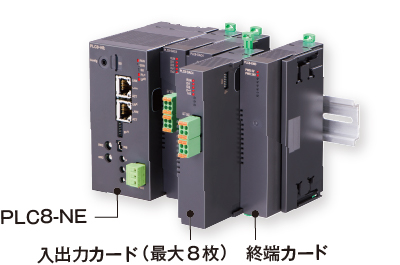

PLC8-NEに直接接続できるため、小型装置の制御や盤内のシンプルな入出力インタフェースに最適です。
新たに接点出力カード、接点入出力カード、直流電圧出力カードを発売しました。
入出力カード／終端カード ラインアップ
| 品名 | 形式 | 基本価格 | 基本納期 |  |
|---|---|---|---|---|
| 接点入力カード（Di4点（内部電源）） | PLC8-DA4 | 27,000円～ | 6日 | ◯ |
| 接点出力カード（Do4点（プラスコモントランジスタ（PNP）））新製品 | PLC8-DC4B | 28,000円～ | お問合せ ください |
◯ |
| 接点入出力カード（Di2点（内部電源）、Do2点（フォトMOSリレー））新製品 | PLC8-DAC4 | 27,000円～ | 6日 | ◯ |
| 直流電圧出力カード（非絶縁4点）新製品 | PLC8-YV4N | 38,000円～ | お問合せ ください |
◯ |
| 終端カード | PLC8-END | 16,000円～ | 6日 | ◯ |
| 接点入力カード（Di16点（内部電源）） | PLC8-DAT16 | 開発中 | ||
| 直流電流出力 4点 | PLC8-YS4N | |||
| ユニバーサル入力 2点 | PLC8-US2 | |||
| クランプセンサ入力 4点 | PLC8-CT4E | |||
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
・終端カードは必ず接続してください。
・入出力カードをご使用の場合はEDSファイルが必要です。EDSファイルは当社Webサイトから無料でダウンロードできます。
・開発中製品は仕様・形状が変更になる場合があります。ご注文・ご使用に際しては、必ず最新の仕様書でご確認ください。
多彩なネットワークに対応 リモートI/O R7・R8シリーズ
PLC8-NEから離れた場所の信号をオープンネットワークで取込む場合は、リモートI/O R7・R8シリーズが真価を発揮します。

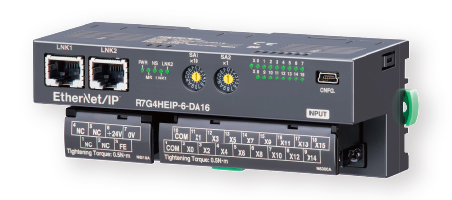

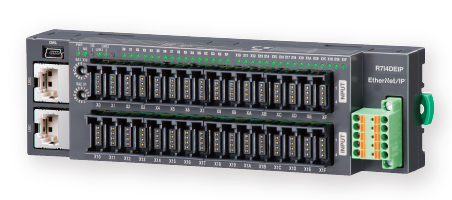

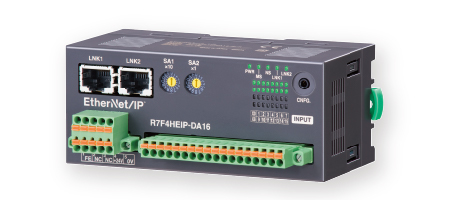

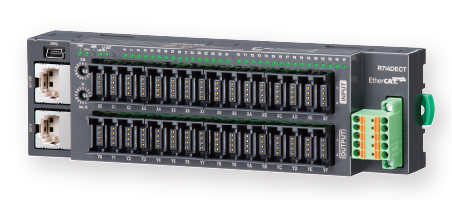

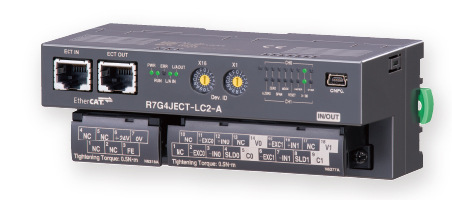

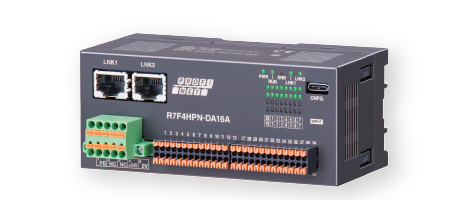

少チャネルコンパクト一体形リモートI/O R7シリーズ
- 通信部、電源部、入出力部が一体となったコンパクトサイズの経済的なリモートI/Oです。
- EtherCAT、EtherNet/IP、PROFINETに対応し、少点数信号の分散配置に最適です。
- 接点16点用と同一サイズで、接点32点入力、接点16点入出力、接点32点出力ユニットをラインアップしています。
組合せ自由形リモートI/O R8シリーズ
- 超薄形入出力カードを必要なだけ組合せる、取付ベースをもたない増減自在なリモートI/Oです。
- 信号の種類が多い複雑な現場にも柔軟に対応できます。将来の増設・変更においても安心してお使いいただけます。
- 65機種のI/Oカードをラインアップ。アナログ・接点・パルス入出力に加えて、電力計測や温度制御もできます。

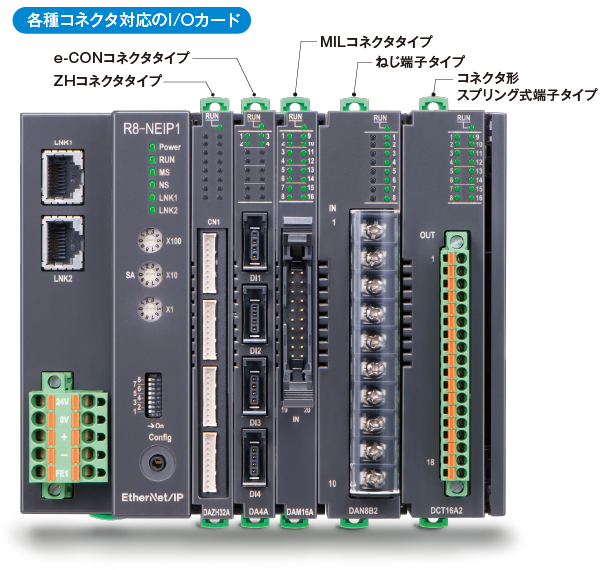

- 入出力の接続方法にコネクタ形スプリング式端子、e-CONコネクタ、MILコネクタ、ZHコネクタ、ねじ端子タイプをご用意しています。

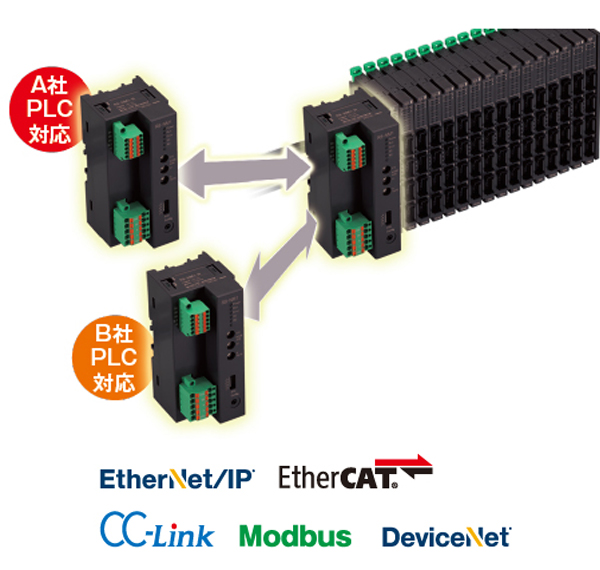

電源・通信ユニットを交換するだけで、異なるネットワークへ柔軟に対応可能です。現場の環境に左右されず、リモートI/OをR8シリーズで統一できます。
アプリケーション例 ・画像はイメージです。

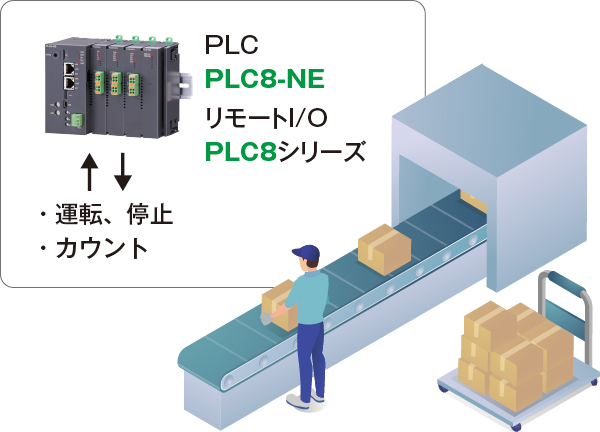

ベルトコンベアの制御
PLC（形式：PLC8-NE）を核に、PLC8シリーズのI/Oカードを使用してコンベアの運転・停止や荷物の数をカウントします。I/OカードはPLC8-NEに直接連結できるため省スペースです。
ロボットアームのデータ収集
リモートI/Oに接続されたロボットアームの運転情報の信号を、EtherNet/IP経由でPLC（形式：PLC8-NE）に収集します。

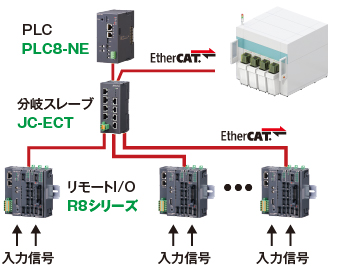

半導体装置の分散制御と計装
アナログ入力16点（形式：R8-FS16N）と分岐スレーブ（形式：JC-ECT）を使用すればディジーチェーンだけでなく、スター型やツリー型のネットワーク配線ができるので、装置をユニット化し分散制御の効率化ができます。
