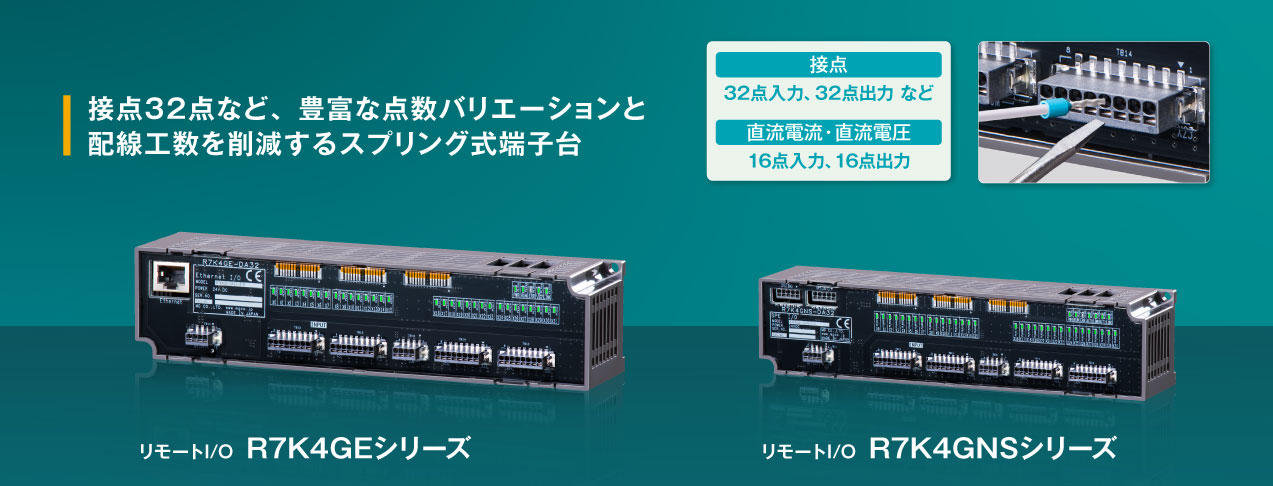

Products Review 現場のIoT化や設置工事の省配線、コストダウンに有効なMETATRON対応のリモートI/Oが新登場！
IPテレメータとしても活躍する、Modbus/TCP用リモートI/O R7K4GEシリーズと伝送距離を最大1000m延ばすことができるSPE用リモートI/O R7K4GNSシリーズをご紹介します。
-
2026年11月発売予定リモートI/O

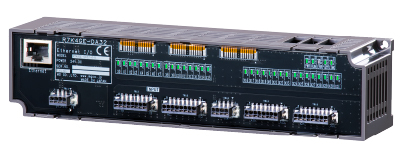

R7K4GEシリーズ
- METATRON対応
- Modbus/TCP（Ethernet）対応
- スプリング式端子台
-
2026年12月発売予定リモートI/O
R7K4GNSシリーズ
- SPE（10BASE-T1L）METATRON対応
- スプリング式端子台
・開発中製品のため仕様・形状が変更になる場合があります。ご注文・ご使用に際しては、必ず最新の仕様書でご確認ください。
Ethernetベースの多重伝送 IPテレメータとしても活躍するリモートI/O R7K4GEシリーズ
Modbus/TCP用のリモートI/O
R7K4GEシリーズは、METATRON対応のModbus/TCP（Ethernet）用リモートI/Oです。
既存のEthernet用インフラを活かしながら、METATRONネットワークにもスムーズにつなぐことができます。

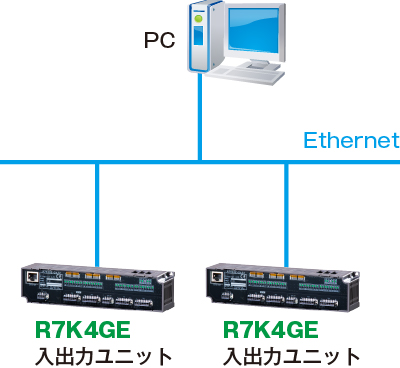

PCからModbus/TCP（Ethernet）プロトコルを介して入出力ユニットとの通信を行います。
IPテレメータ機能を搭載
遠隔監視・データ伝送を行う「IPテレメータ」としても使用できます。広域な監視システムや遠隔地からのデータ収集に威力を発揮します。

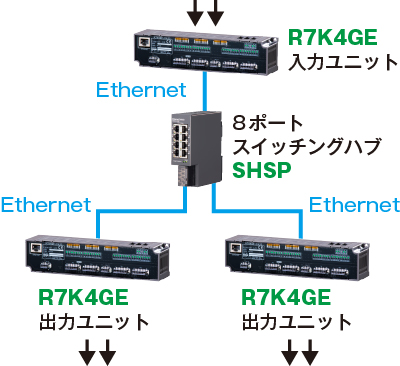

構成例
METATRONプロトコルを介して、入力ユニットから受取ったデータを複数の出力ユニットへ多重伝送することができます。

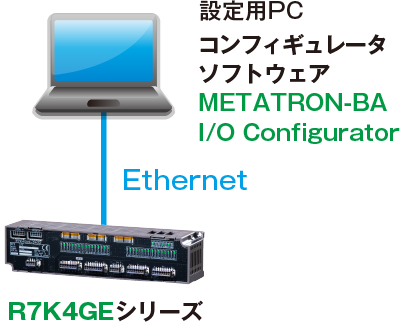

METATRONの設定はコンフィギュレータソフトウェア（形式： METATRON-BA I/O Configurator）から行います。
・コンフィギュレータソフトウェアは、当社Webサイトから無料でダウンロードできます。
少点数入出力ユニット ラインアップ
- METATRON対応
- Modbus/TCP （Ethernet）対応
- スプリング式端子台
| 品名 | 形式 | 基本価格 | 基本納期 |  |
|
|---|---|---|---|---|---|
| 直流電流16点入力ユニット | R7K4GE-SS16N | 72,000円～ | お問合せください | ◯ | ◯ |
| 直流電圧16点入力ユニット | R7K4GE-SV16N | 72,000円～ | ◯ | ◯ | |
| 直流電流16点出力ユニット | R7K4GE-YS16N | 120,000円～ | ◯ | ◯ | |
| 直流電圧16点出力ユニット | R7K4GE-YV16N | 110,000円～ | ◯ | ◯ | |
| プラス／マイナスコモン（NPN／PNP対応）接点32点入力ユニット | R7K4GE-DA32 | 55,000円～ | ◯ | ◯ | |
| プラス／マイナスコモン（NPN／PNP対応）接点16点入力、 マイナスコモン（NPN対応）接点16点出力ユニット |
R7K4GE-DAC32C | 55,000円～ | ◯ | ◯ | |
| マイナスコモン（NPN対応）接点32点出力ユニット | R7K4GE-DC32A | 55,000円～ | ◯ | ◯ |
・開発中製品のため仕様・形状が変更になる場合があります。ご注文・ご使用に際しては、必ず最新の仕様書でご確認ください。
最大1000mの長距離伝送ができるリモートI/O R7K4GNSシリーズ

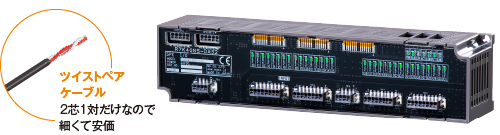

SPE（10BASE-T1L）による長距離・省配線化
R7K4GNSシリーズは、1対のツイストペアケーブル（2芯）で10MbpsのEthernet通信を行う「10BASE-T1L」に対応しています。伝送距離を最大1000m延ばすことができ、現場の配線コストや重量、スペースの削減に大きく貢献します。

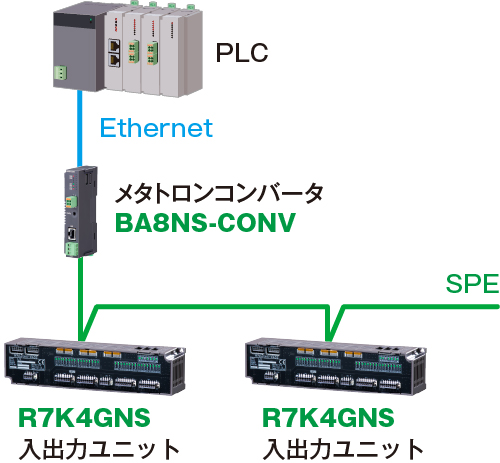

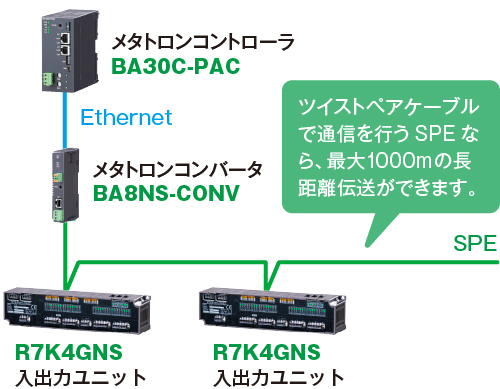

メタトロンコントローラ（形式：BA30C-PAC）から、METATRONプロトコルを介して入出力ユニットとの通信を行います。
メタトロンコンバータ（形式：BA8NS-CONV）を導入することで、Modbus/TCP（Ethernet）で接続もできます。

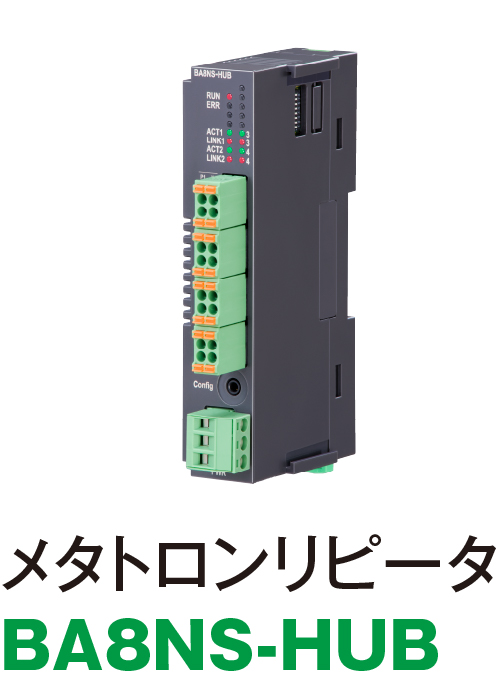

メタトロンリピータ（形式：BA8NS-HUB）を導入することで、遠隔監視・データ伝送を行う「IPテレメータ」としても使用できます。
・詳しくはR7K4GNSシリーズ仕様書「システム構成例」をご覧ください。

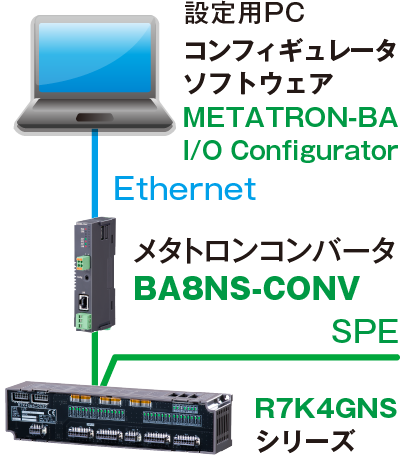

METATRONの設定はコンフィギュレータソフトウェア（形式： METATRON-BA I/O Configurator）から行います。
・METATRONの設定にはメタトロンコンバータ（形式：BA8NS-CONV）が必要です。
・コンフィギュレータソフトウェアは、当社Webサイトから無料でダウンロードできます。
少点数入出力ユニット ラインアップ
- SPE（10BASE-T1L） METATRON対応
- スプリング式端子台
| 品名 | 形式 | 基本価格 | 基本納期 | |
|
|---|---|---|---|---|---|
| 直流電流16点入力ユニット | R7K4GNS-SS16N | 79,000円～ | お問合せください | ◯ | ◯ |
| 直流電圧16点入力ユニット | R7K4GNS-SV16N | 79,000円～ | ◯ | ◯ | |
| 直流電流16点出力ユニット | R7K4GNS-YS16N | 127,000円～ | ◯ | ◯ | |
| 直流電圧16点出力ユニット | R7K4GNS-YV16N | 117,000円～ | ◯ | ◯ | |
| プラス／マイナスコモン（NPN／PNP対応）接点32点入力ユニット | R7K4GNS-DA32 | 62,000円～ | ◯ | ◯ | |
| プラス／マイナスコモン（NPN／PNP対応）接点16点入力、 マイナスコモン（NPN対応）接点16点出力ユニット |
R7K4GNS-DAC32C | 62,000円～ | ◯ | ◯ | |
| マイナスコモン（NPN対応）接点32点出力ユニット | R7K4GNS-DC32A | 62,000円～ | ◯ | ◯ |
・開発中製品のため仕様・形状が変更になる場合があります。ご注文・ご使用に際しては、必ず最新の仕様書でご確認ください。
各部の名称・外形寸法図 （単位：mm）

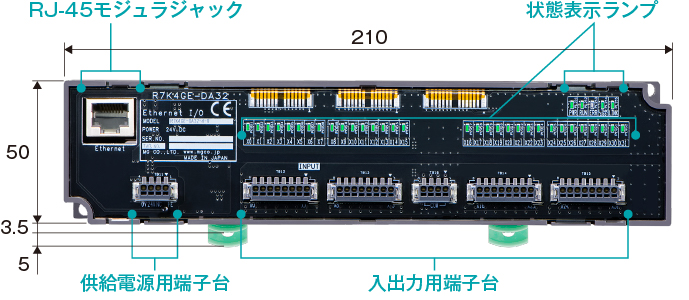

●R7K4GEシリーズ 前面

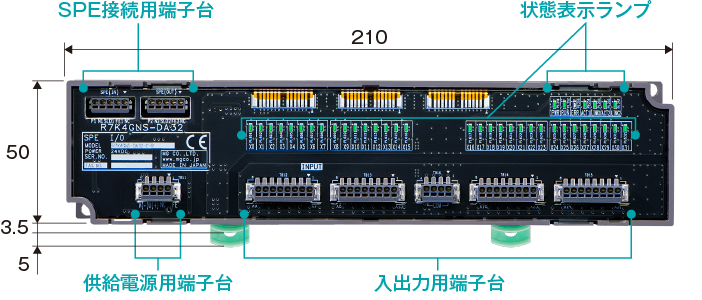

●R7K4GNSシリーズ 前面

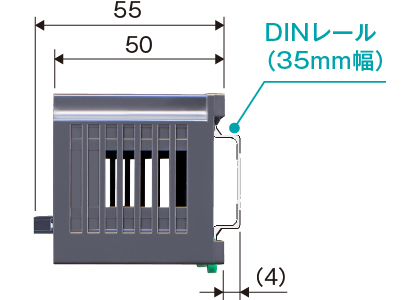

●側面
METATRONシリーズ 製品ラインアップのご紹介
コントローラ、コンバータ、I/Oユニットなどを取揃えています。

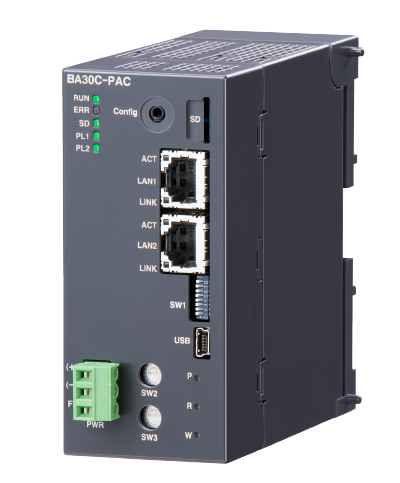

Controllers
ビルディングオートメーションに必要な計測、計量、スケジュール運転、データ収集などの機能を備えた監視・制御システムの構築を簡単に実現します。

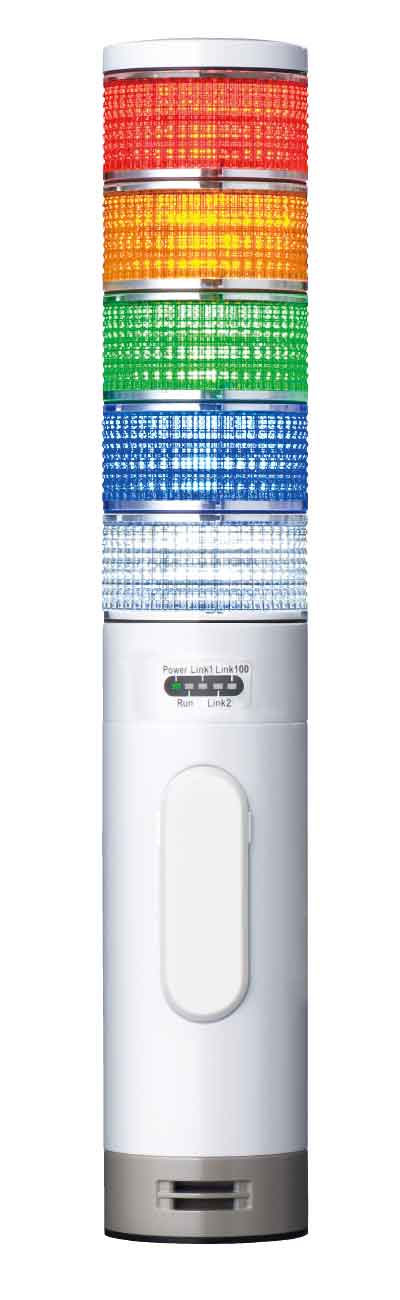

Tower Lights
METATRONに対応したModbus/TCP（Ethernet）用表示灯です。表示ランプの点灯／点滅出力やブザー音の出力ができます。

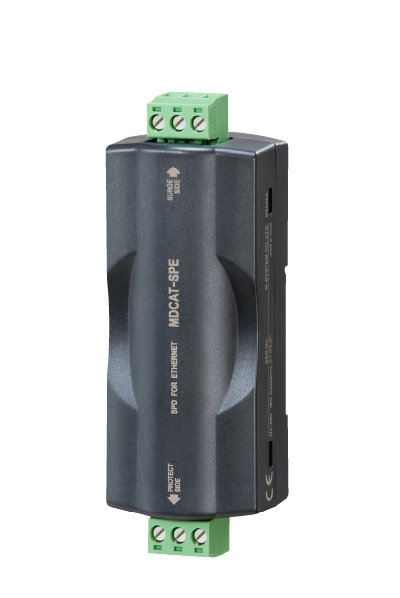

Lightning Surge Protectors
PoDL機器に対応したSPE（10BASE-T1L）用の避雷器です。取付はDINレールで行います。寿命モニタ機能付タイプ（形式：MDCAT-SPE-A）もあります。
Converters, etc.

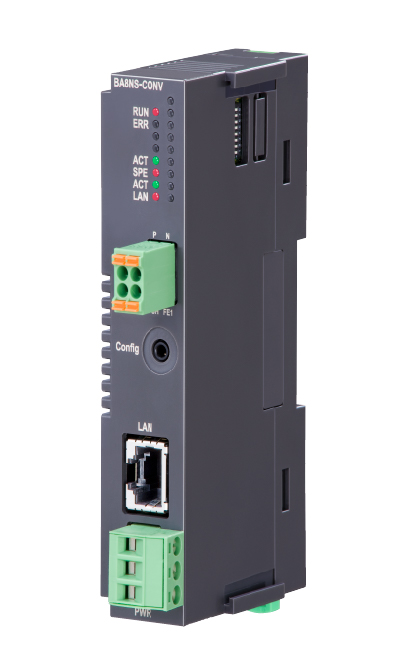

伝送距離を最大1000m延ばすことができる便利なネットワーク変換器です。
1対のツイストペアケーブルで通信できるので、細くて軽量、安価を実現できます。

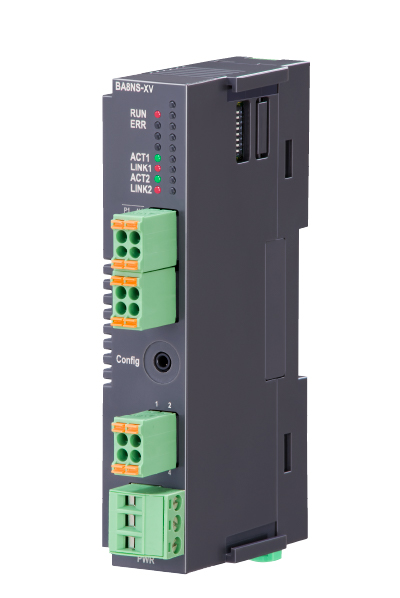

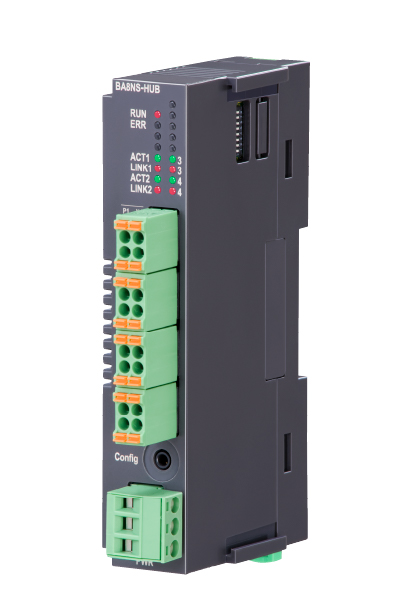

SPEポートを4個搭載し、メタトロンで使用するSPEの分岐と延長を行います。SPEポートを経由することで、伝送距離を最大1000m延ばすことができます。

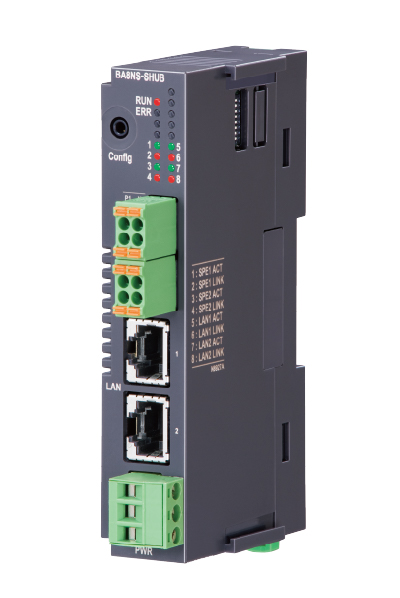

SPE（10BASE-T1L）ポートとLAN（RJ-45）ポートをそれぞれ2ポート搭載した、伝送距離を最大1000m延ばすことができるスイッチングハブです。ポートミラーリング機能を搭載しています。
Remote I/O
SPE（10BASE-T1L）のポートを搭載したリモートI/Oです。メタトロンコンバータ（形式：BA8NS-CONV）を経由すればModbus/TCP（Ethernet）で接続できます。
METATRONに対応したModbus/TCP（Ethernet）用リモートI/Oです。
SPE（10BASE-T1L）のポートを搭載した電力マルチ変換器です。
