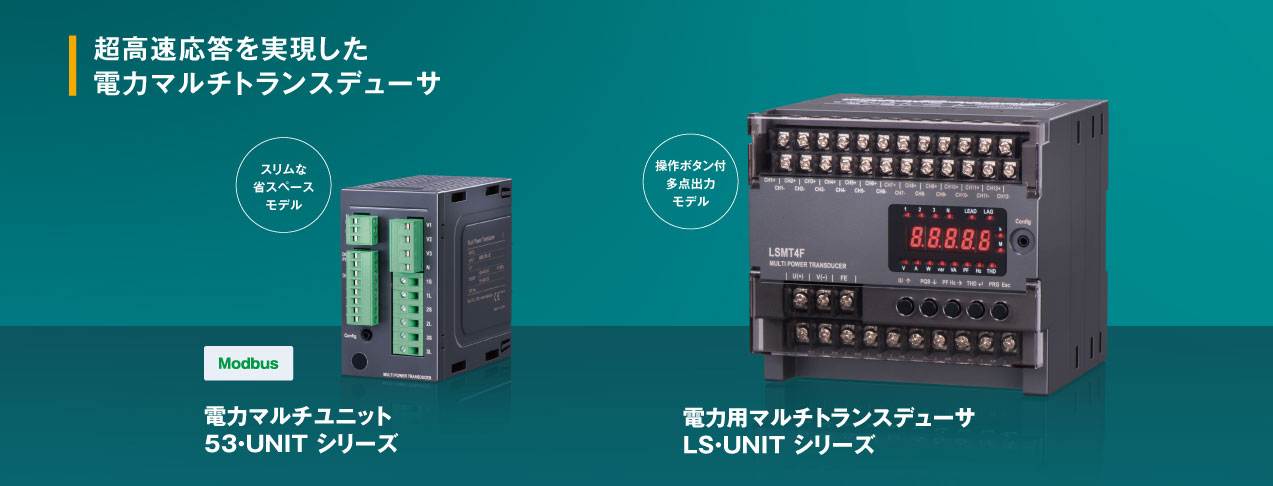

電力マルチユニット
53・UNIT シリーズ超高速応答電力マルチトランスデューサアナログ出力仕様
基本価格：70,000円〜
新機能 Modbus通信仕様基本価格：100,000円〜 -
電力用マルチトランスデューサ
LS・UNIT シリーズ超高速応答電力マルチトランスデューサ基本価格：180,000円〜
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
各種パラメータはコンフィギュレータにより設定
PMCFG（L53UF対応）
LSCFG（LSMT4F対応）
アナログ出力ループテスト機能付
入力信号を接続しなくても、コンフィギュレータソフトウェアのモニタ画面で、アナログ出力値を任意の値に変更できます。システム立上げ時のループチェックに便利です。
用途や予算に合わせて選べる電力トランスデューサ
電力需給における周波数の急変動に対して瞬時に対応が求められる一次調整力用として、自端制御装置に組込めるL53UF（Modbus通信仕様）をはじめ、必要なアナログ点数や予算に合わせた最適な仕様や機種をお選びいただけます。
| 一次調整力用に最適 | |||||
| 形式 | L53UF 新機能 Modbus通信仕様 |
L53UF アナログ出力仕様 |
LSMT4F | ||
|---|---|---|---|---|---|
| 性 能 | 許容差（周波数） | ±0.1％（0.02Hz） | ±0.2％（＊1） | ±0.2％ | |
| 演算対象周期 | 1周期 | 1周期 | 1周期 | ||
| データ更新周期 | 周波数 | 1周期 | 1周期 | 1周期 | |
| 周波数以外 | 1/4周期 | 1/4周期 | 1/4周期 | ||
| 外部インタフェース | Modbus、 Do×1点、Di×1点 | アナログ出力4点 | アナログ出力10点 電力量用パルス出力2点 |
||
（＊1）スパンに対する%で表示 電圧：480V、電流：1Aまたは5A、電力：4155W（5A）、831W（1A）単相3線時の中性線電流、三相3線不平衡時の2線電流、三相4線不平衡時の中性線電流は入力1%以上で許容差を保証
・詳しくは仕様書をご覧ください。
L53UFとLSMT4Fの主な特長
共通30msの超高速応答に対応
一般的な電力トランスデューサの応答速度を大幅に超える、30msの超高速応答に対応しています。
単相から三相不平衡まで、柔軟な結線設定
シンプルな単相回路から複雑な三相の不平衡負荷まで、現場の結線方式に合わせて設定を柔軟に選択できます。また、電力系統の1回路を接続するだけで、交流電流の計測ができます。
L53UF

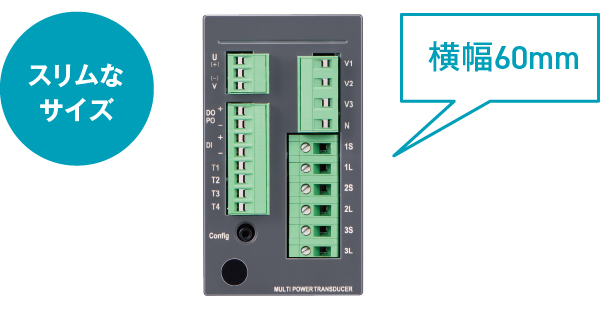

スリムで、高いコストパフォーマンス

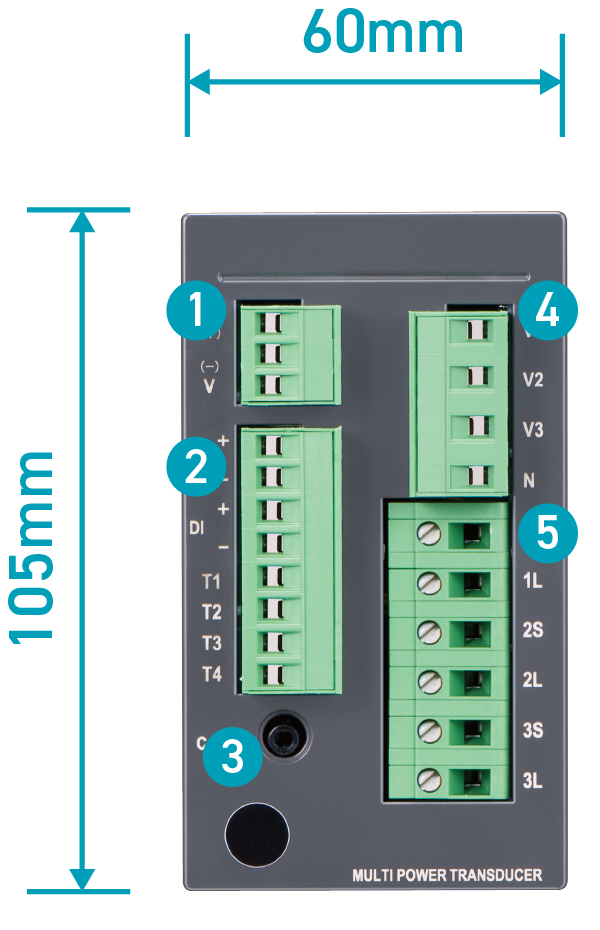

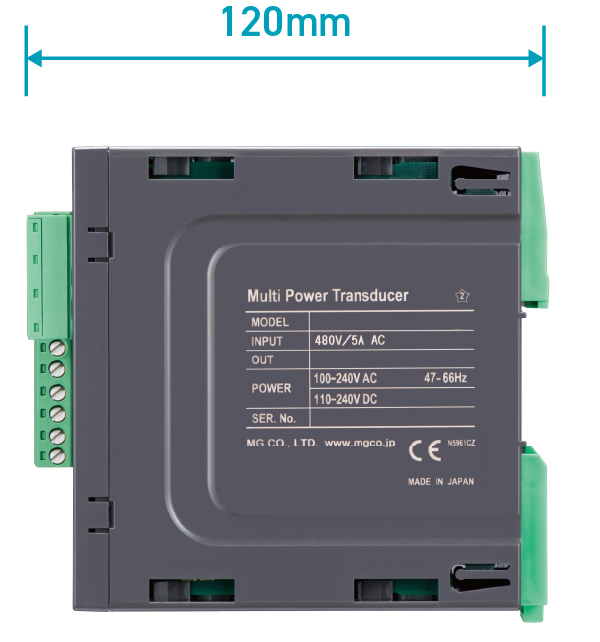

わずかな隙間にも収まる縦105mm×横60mmのサイズ感と、表示部を省略し、機能の最適化によってコンパクトな横幅とコストパフォーマンスを実現しました。

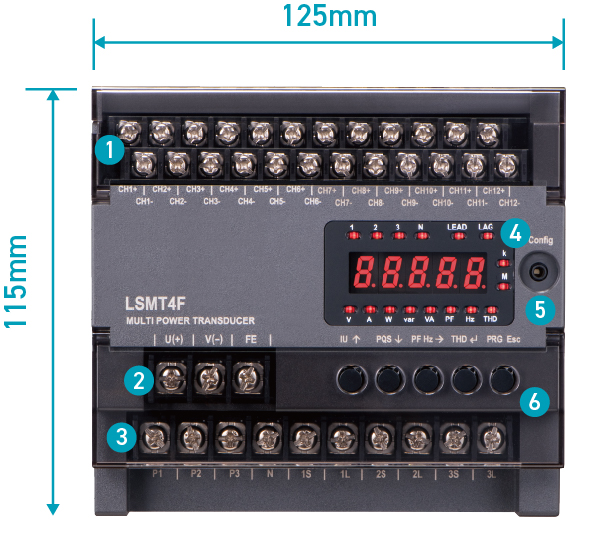

本体操作・多点出力に対応

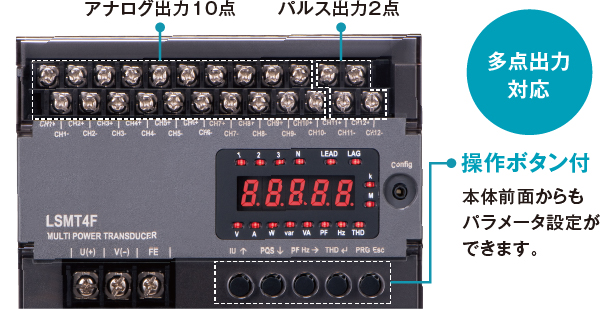

各種パラメータはコンフィギュレータ、または前面の操作ボタンから簡単に設定・変更ができます。出力側はアナログ出力10点と電力量用パルス2点出力を備えており、受電盤など多要素計測が必要な盤での一括管理に対応します。
コンフィギュレータソフトウェアによるパラメータ設定

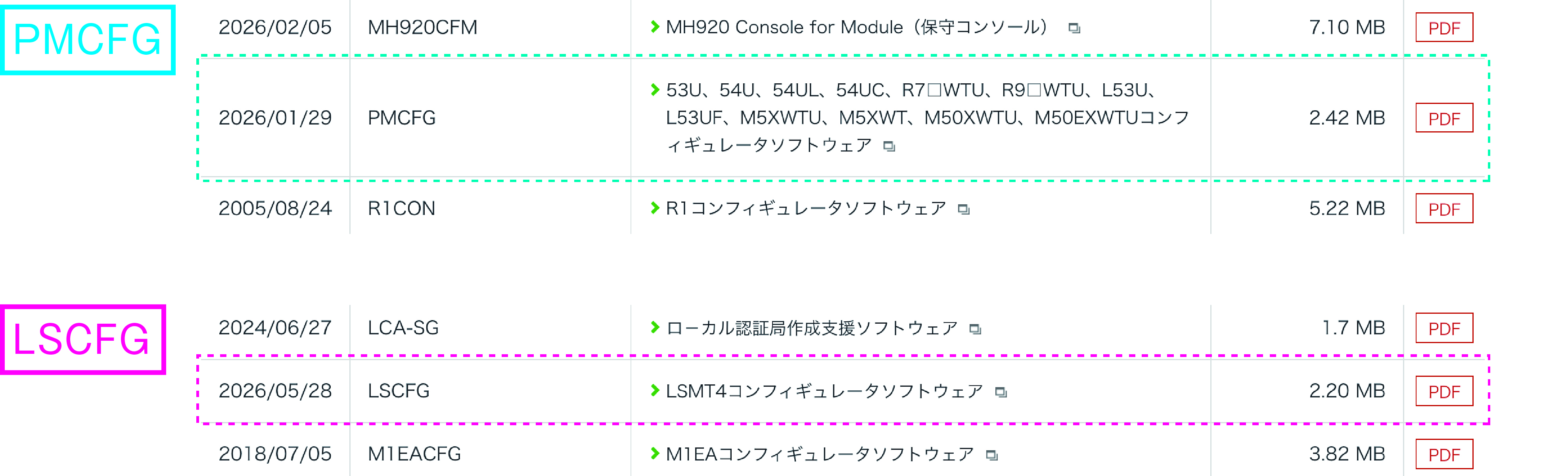

1 当社Webサイト ソフトウェアダウンロード
https://www.mgco.jp/kaisetu/dl_softwareJ.html から【L53UFはPMCFG】を、【LSMT4FはLSCFG】をダウンロードし、インストールしてください。

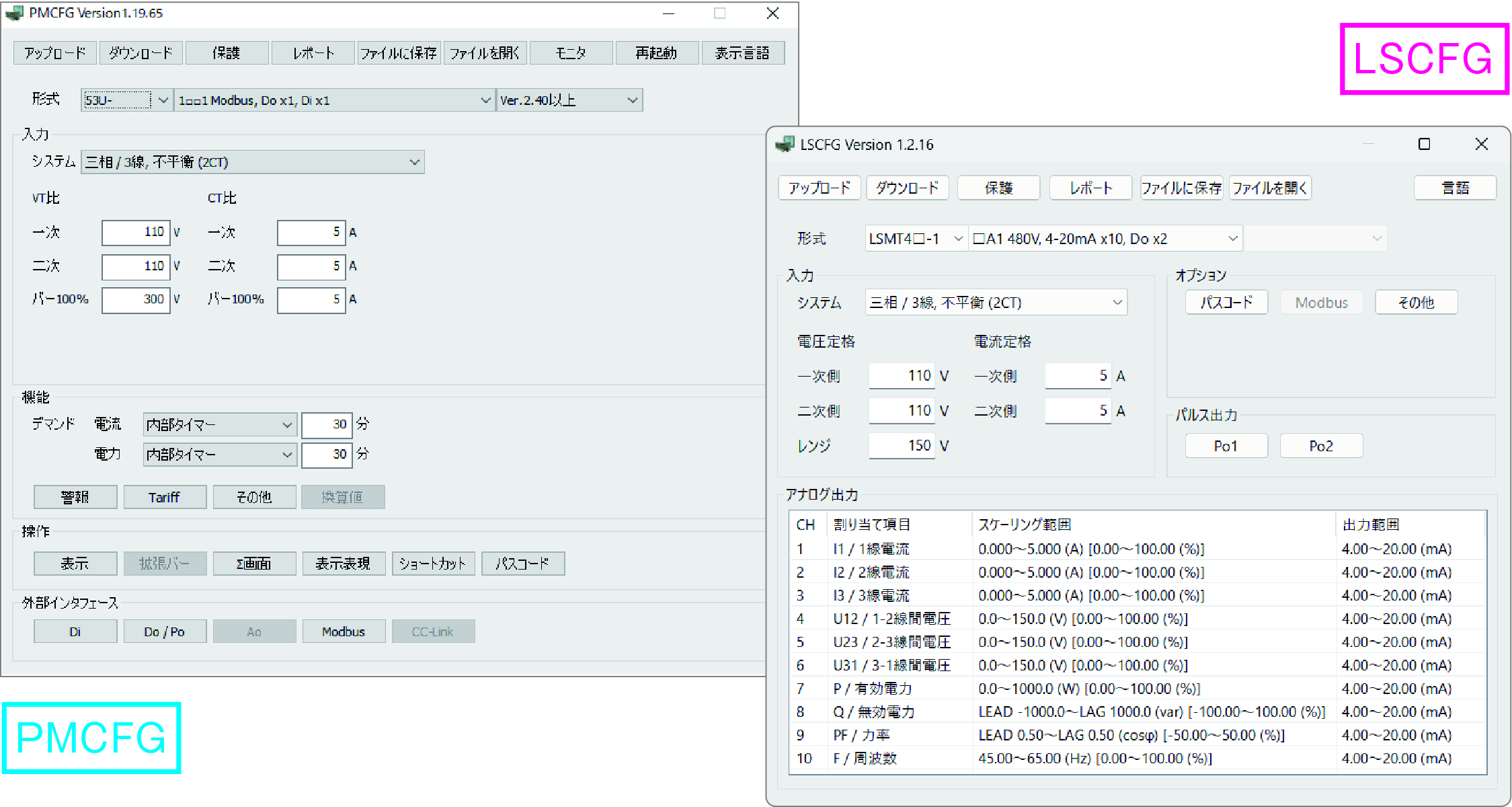

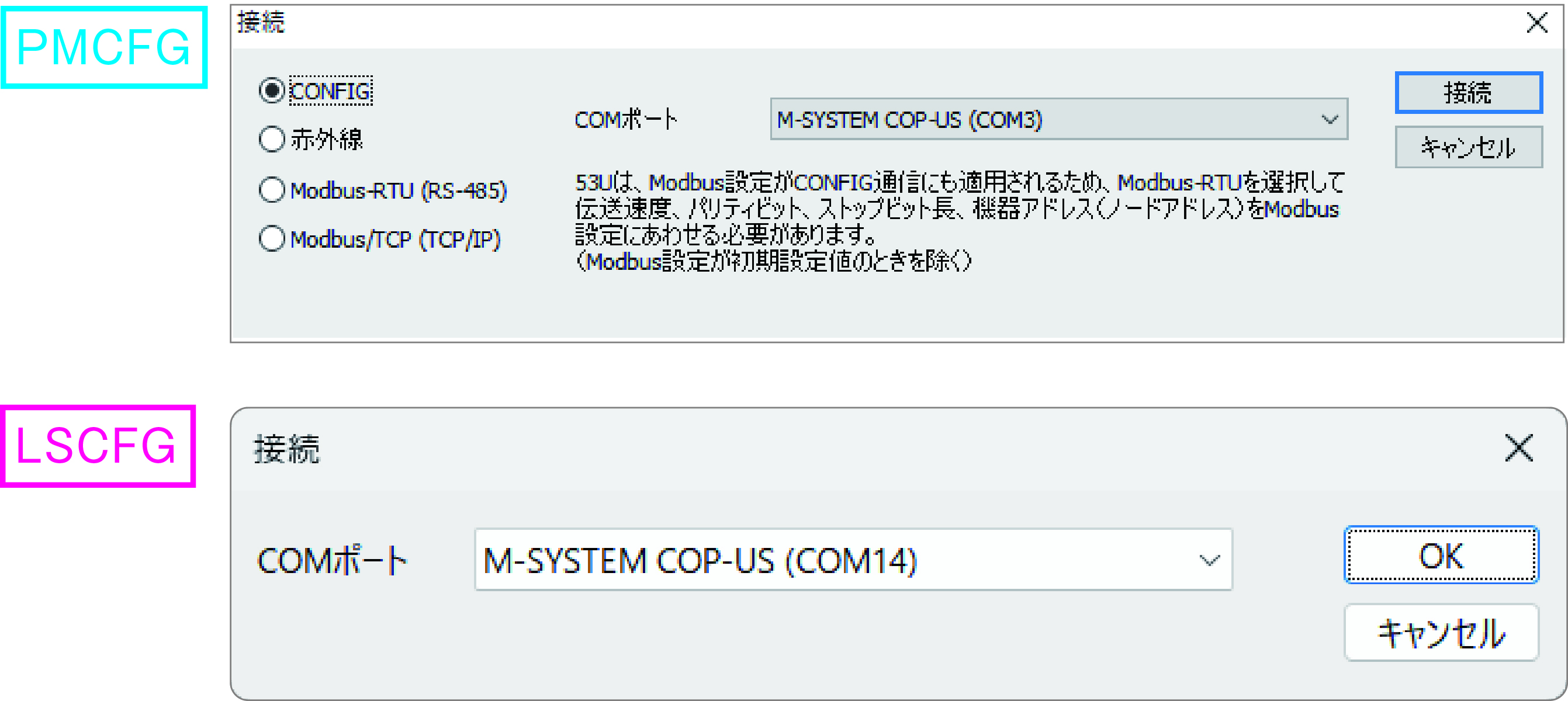

2 ソフトウェアを起動すると、下図のような画面が表示されます。
3 1 アップロードボタンをクリックしてください

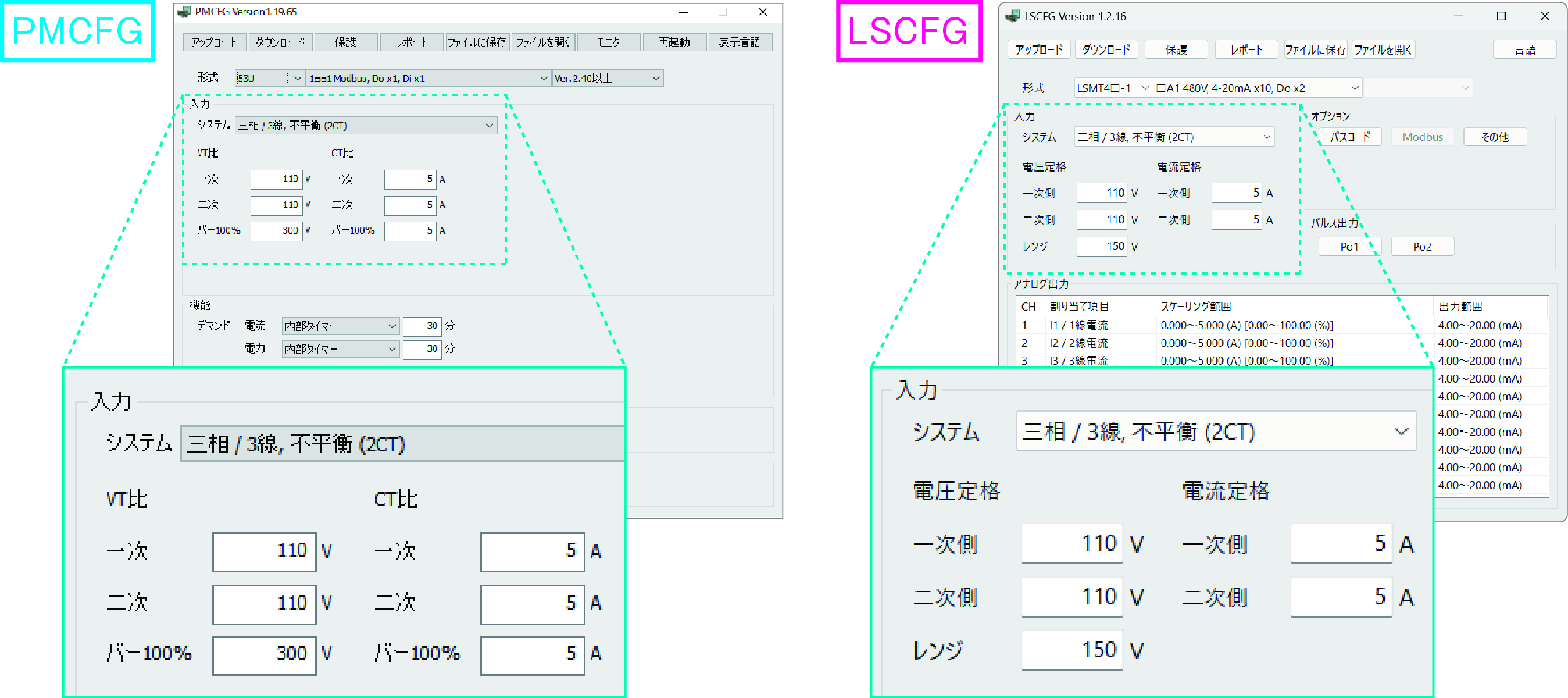

4 機器のパラメータが読込まれ、画面に数値が反映されます。
・設定の詳細は各コンフィギュレータソフトウェアの取扱説明書をご覧ください。
