このコーナーでは、ネットワークを使って当社の製品同士、あるいは当社製品と他社製品と組合せて通信を行うための配線や設定方法などを具体的にご紹介します。
今回ご紹介する設定の詳細は、当社Webサイトの「よくあるご質問（FAQ）」に掲載しています。
今回の体験レポート
今回ご紹介するのは、テレメータ D3シリーズ用のIP通信カード（形式：D3-IP1）を使用して、株式会社TD衛星通信システム様が提供している衛星ブロードバンドサービス「PLANET-BB」で通信を行うアプリケーションです。
衛星通信とは、宇宙空間に打上げられた人工衛星に情報を送り、地上にある受信局に向けて配信する通信です。

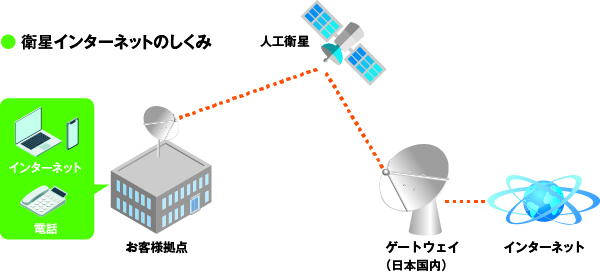

インターネット通信を行う『お客様拠点』にアンテナを建て、『人工衛星』との通信を行いつつ、『人工衛星』と『ゲートウェイ』とよばれる地上施設とも通信を行います。地上回線では長距離で敷設しているケーブル部分が人工衛星とアンテナによる無線通信に置換わっているのが特徴です。
光回線やLTEは都市部では普及していますが、地方や山間部ではサービス提供エリア外となることも多く、通信の確保が困難です。山間部の配水池、遠隔地の観測所、災害リスクの高い地域、光回線未整備エリアなど、このような場所でも安定した通信を確保できるため、アナログ専用回線代替の有力候補として期待されています。
ご準備いただくもの
- IP通信カード 形式：D3-IP1-N
- ベース 形式：D3-BS04
- 電源カード 形式：D3-PS1-K
- 直流電圧入力カード 形式：D3-SV4S
- 接点入力カード 形式：D3-DA16S
- 直流電圧出力カード 形式：D3-YV4S
- 接点出力カード 形式：D3-DC16S
IP通信カード（形式：D3-IP1）の設定にはコンフィギュレータソフトウェア（形式：D3CON）を使用します。
D3CONおよびUSBケーブル接続用のUSBドライバを当社Webサイトからダウンロードしてください（無料）。接続にはコンフィギュレータ接続ケーブル（形式：COP-US）が必要です。
IP通信カードの設定
1機能の設定

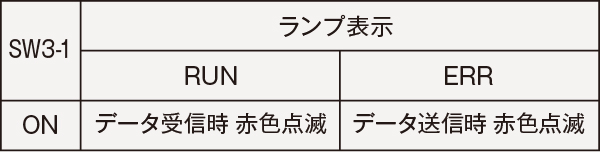

IP通信カード（形式：D3-IP1）の機能を設定します。本体側面にあるランプ表示切替設定（SW3-1）をONにします。

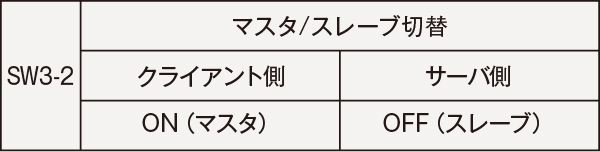

マスタ／スレーブ切替設定（SW3-2）を必ず一方をマスタに、他方をスレーブにします。今回は、クライアント側をON（マスタ）、サーバ側をOFF（スレーブ）にします。

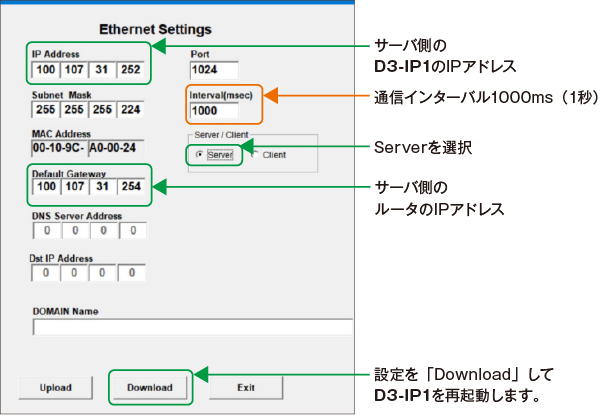

2ネットワーク設定（サーバ側）
[1]

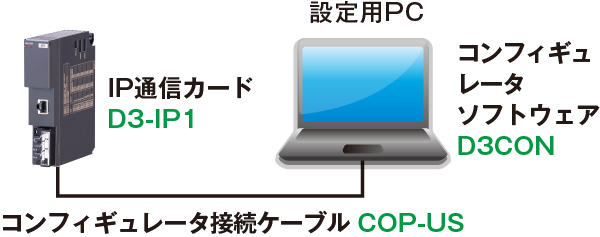

パソコンとD3-IP1をコンフィギュレータ接続ケーブル（形式：COP-US）で接続し、D3CONを起動して行います。
[2]

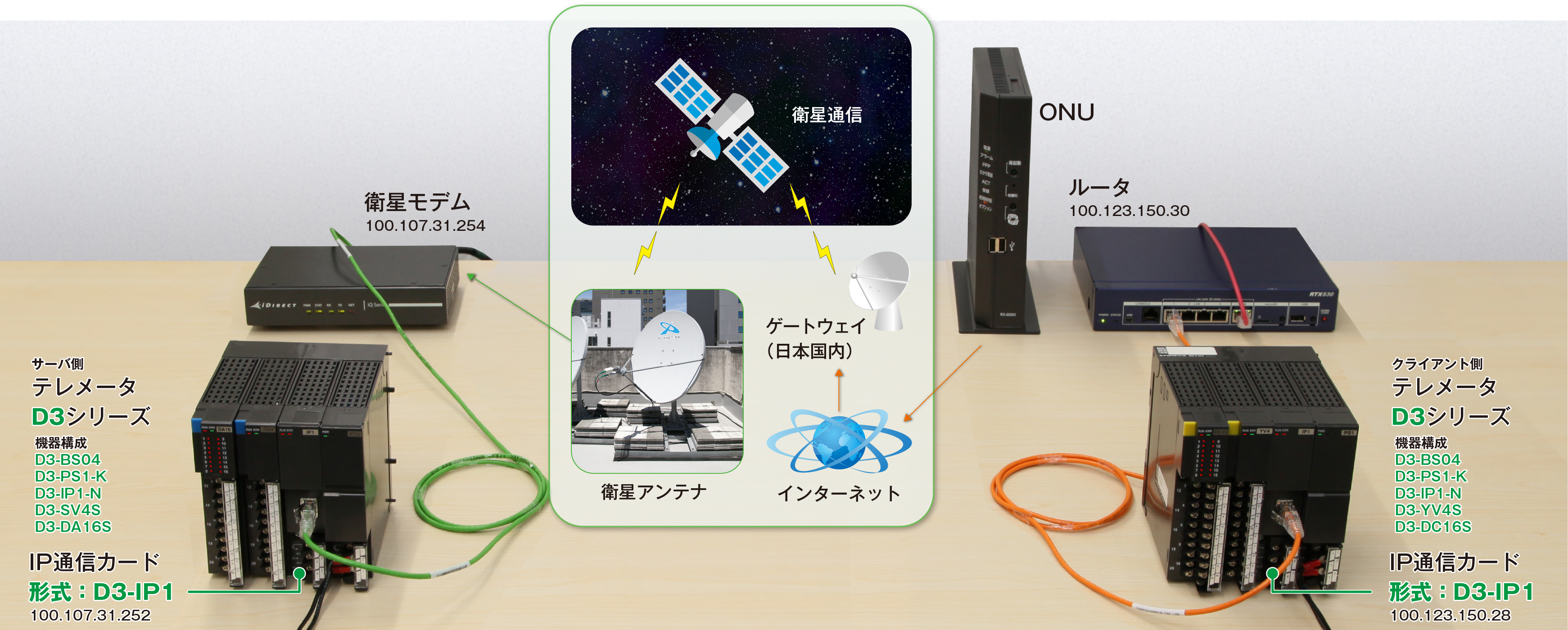

写真の構成例をもとに設定します。通信量を抑えるために、通信インターバルを1000ms（1秒）にします。

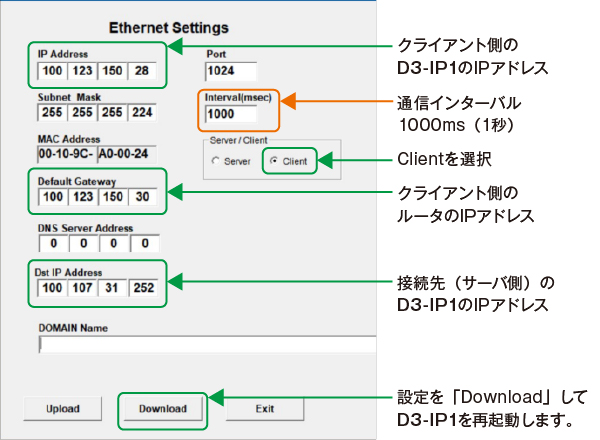

3ネットワーク設定（クライアント側）
サーバ側同様にクライアント側のネットワーク設定を行います。
4通信の確認

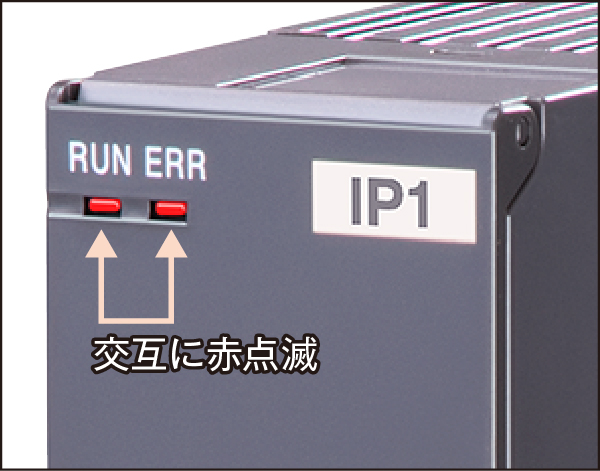

設定完了後、正常に通信を開始すると、D3-IP1のRUNランプとERRランプが交互に赤点滅します。今回は、接点を入力すると、平均約2秒で相手局から接点が出力されました。また、通信時の消費帯域は、平均2.4kbpsでした。

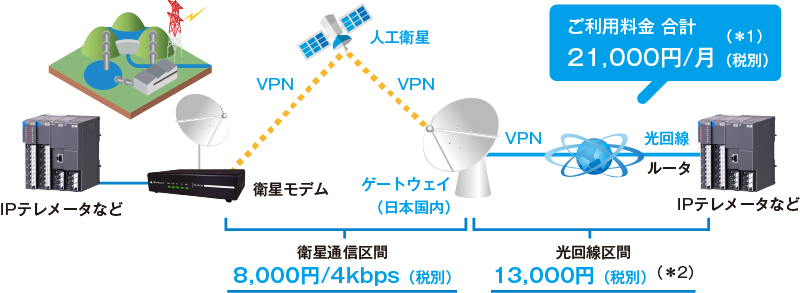

5通信プラン
今回使用したプランは、テレメータ専用プラン「ミニマムプラン（帯域保証型）」です。
IP通信カードの組合せやインターバルの設定によって衛星通信区間の契約通信速度をお選びいただけます。今回の構成では4kbpsでした。
また、「ミニマムプラン」には下記の特長があります。
- 帯域保証型プランにより、通信速度の低下を心配することなく利用できる
- VPNをセットにしたプランのため、サイバー攻撃などのリスクを低減
- 24時間365日の回線状況がメールで通知される「死活監視サービス」が標準装備
そのほかにも用途に応じて次のプランが用意されています。
| プラン名 | 用途 | 通信速度（下り/上り） | ご利用料金（税別） | 通信方式 |
|---|---|---|---|---|
| BCPプラン | 災害時の バックアップ回線、 低容量のIoT通信など |
128kbps/128kbps | 5,000円/月 | ベスト エフォート |
| 5Mbps/2Mbps | 5,000円/日 | |||
| ベーシック1プラン | ダムや発電所等の 監視回線など |
4Mbps/1Mbps | 25,000円/月 | |
| ベーシック2プラン | 3Mbps/1Mbps | 20,000円/月 | ||
| ベーシック3プラン | 2Mbps/1Mbps | 12,000円/月 | ||
| プレミアム1プラン | 山間部での インターネット利用など |
10Mbps/3Mbps | 150,000円/月 | |
| プレミアム2プラン | 7Mbps/2Mbps | 100,000円/月 | ||
| プレミアム3プラン | 5Mbps/2Mbps | 70,000円/月 |
PLANET-BBについてのお問合せは、株式会社TD衛星通信システムのお問合せフォーム（外部サイト）よりご連絡ください。
ご紹介したほかにも設定が必要な項目があります。設定は製品とコンフィギュレータソフトウェアのマニュアルに従って進めてください。
（＊1）ご利用には別途初期費用がかかります。必要通信速度に応じて料金が変動します。
（＊2）プロバイダ費用、ルータ運用保守費用を含みます。
・「PLANET-BB」は、株式会社TD衛星通信システムの登録商標です。
