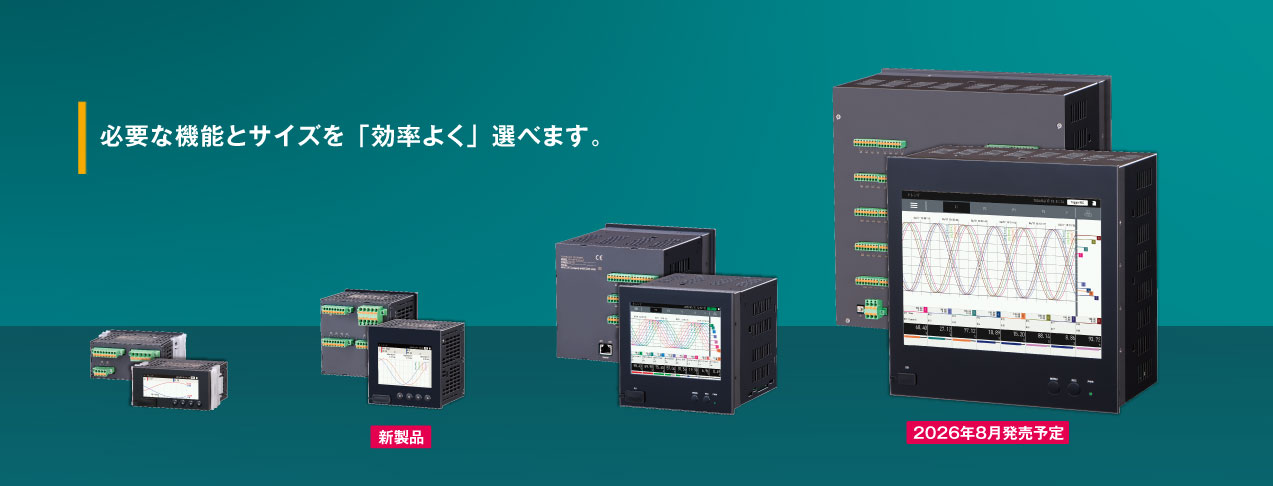

Products Review チャートレス記録計 VRシリーズ小さな装置から大きな工場まで、現場に最適な4つのラインアップをご紹介します。

新たに96角サイズと288角サイズが加わり、最小から最大までVRシリーズのラインアップが揃いました。
現場の規模に合わせて最適な1台を選ぶことができます。

新たに96角サイズと288角サイズが加わり、少点数から多点数まで全ラインアップが揃いました。用途に合わせて最適なモデルをお選びいただけます。「接点数を増やしたい」「盤内を省スペース化したい」という現場のニーズに応え、サイズと使いやすさにこだわったラインアップです。日々のデータ管理や監視業務の効率化に、ぜひお役立てください。

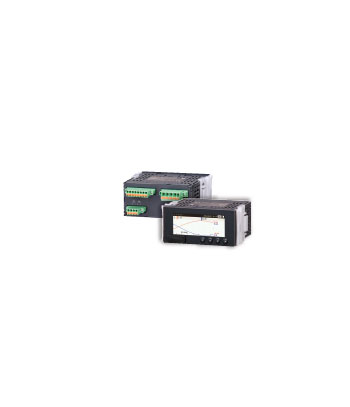

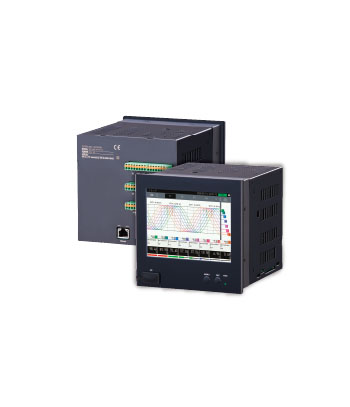

タテ48mm×ヨコ96mmモデル形式：VR4896E-G2	新製品 96角モデル形式：VR96E-G8	144角モデル形式：VR144E-G16	2026年8月発売予定 288角モデル形式：VR288E-G64^（＊1）
基本価格 97,900円〜	基本価格 130,900円〜	基本価格 272,000円〜	基本価格 850,000円〜
H48×W96×D102mm	H96×W96×D100mm	H144×W144×D176mm	H288×W288×D174mm
2.86 inch TFT液晶	3.5 inch TFT液晶	5.7 inch VGA TFT液晶	12.1 inch XGA TFT液晶
2 直流電圧入力 2点接点入力1点フォトMOSリレー出力1点	8 直流電圧入力 8点接点入力1点フォトMOSリレー出力1点	16 直流電圧入力 16点接点入力2点フォトMOSリレー出力2点	64 直流電圧入力 64点無電圧スイッチ接点入力8点フォトMOSリレー出力8点

パネル埋込形	パネル埋込形	パネル埋込形または卓上形	パネル埋込形または卓上形

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

（＊1）開発中製品のため仕様・形状が変更になる場合があります。ご注文・ご使用に際しては、必ず最新の仕様書でご確認ください。

新製品VR288E/VR96Eの特長

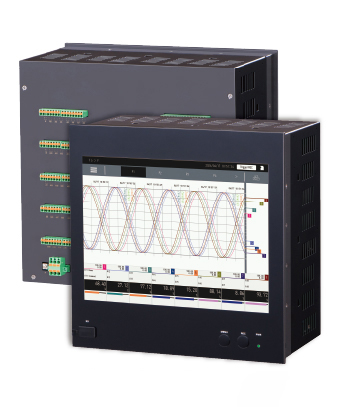

◼︎VR288E-G64

大きくて見やすい12.1インチXGA TFT液晶採用

12.1インチの高精細な大画面により、複数のグラフデータをまとめて、見やすく表示することができます。離れた場所からでも計測数値を確認しやすいため、現場での監視業務をスムーズに進めることができます。

直流電圧入力64点標準搭載

直流電圧入力64点を標準で搭載しているため、多点計測も容易です。さらに用途に合わせて、最適な入力レンジの組合せを選択することができます。

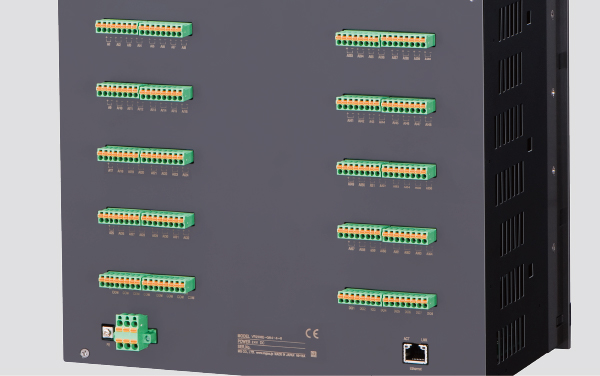

VR288E-G64背面（R電源時）

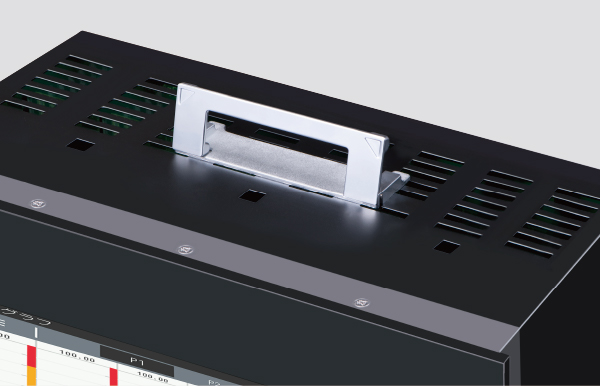

卓上形は持ち運びに便利な取っ手が付属

卓上形を選択いただくと取っ手とゴム脚が付属するので、現場での移動や設置作業をスムーズに行え、必要なエリアへ手軽に持ち運んで計測を開始するといった、柔軟な運用ができます。

・卓上形はパネル取付けできません。取っ手、ゴム脚は取外しできません。

◼︎VR96E-G8

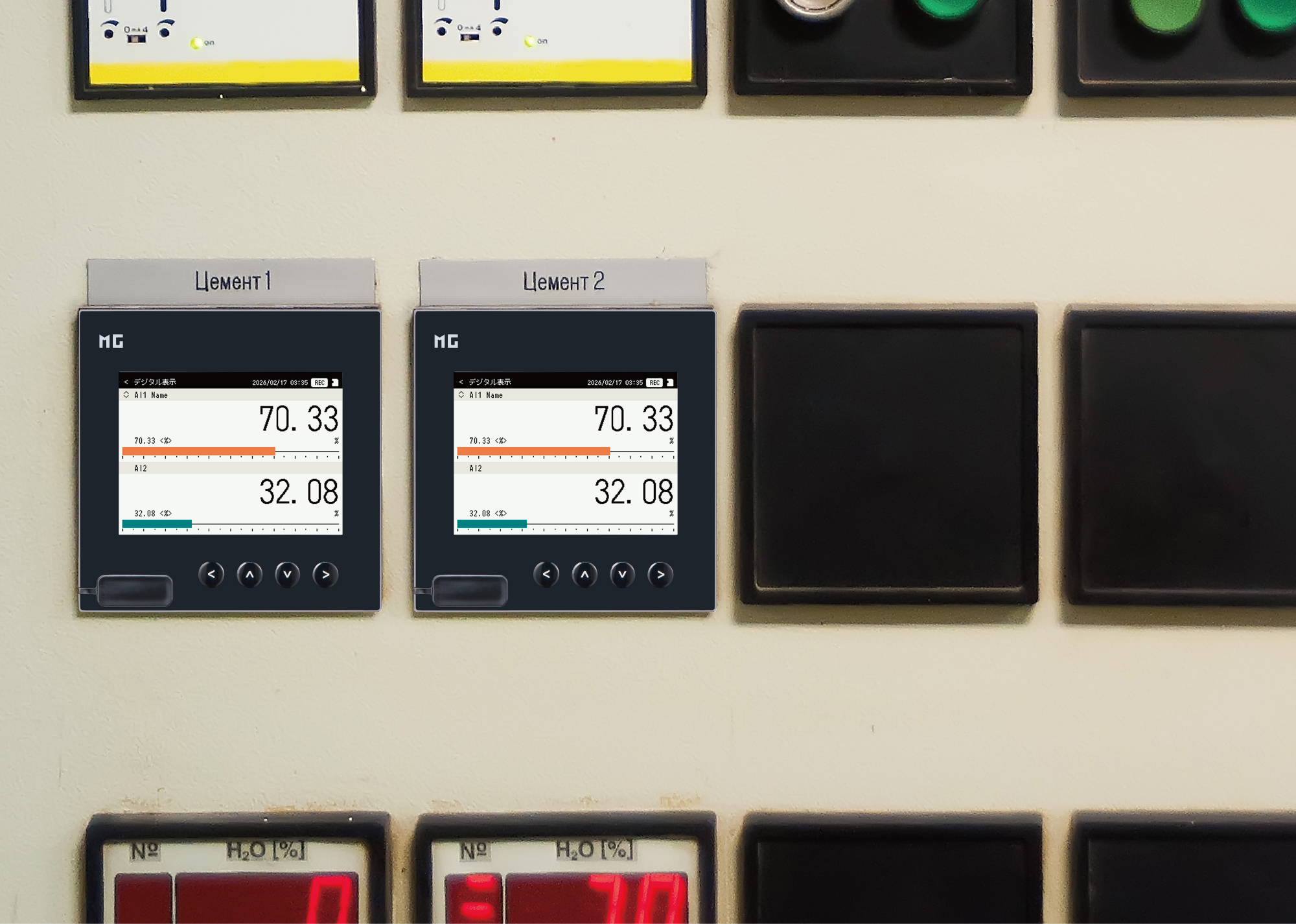

既存の記録計の置換えに最適

DIN96規格に対応したコンパクトな設計により、既存のアナログ記録計からの置換えができます。導入コストや作業時間を削減し、簡単にペーパーレス化を実現できます。「記録データをデジタル化したい」という現場のニーズにお応えします。

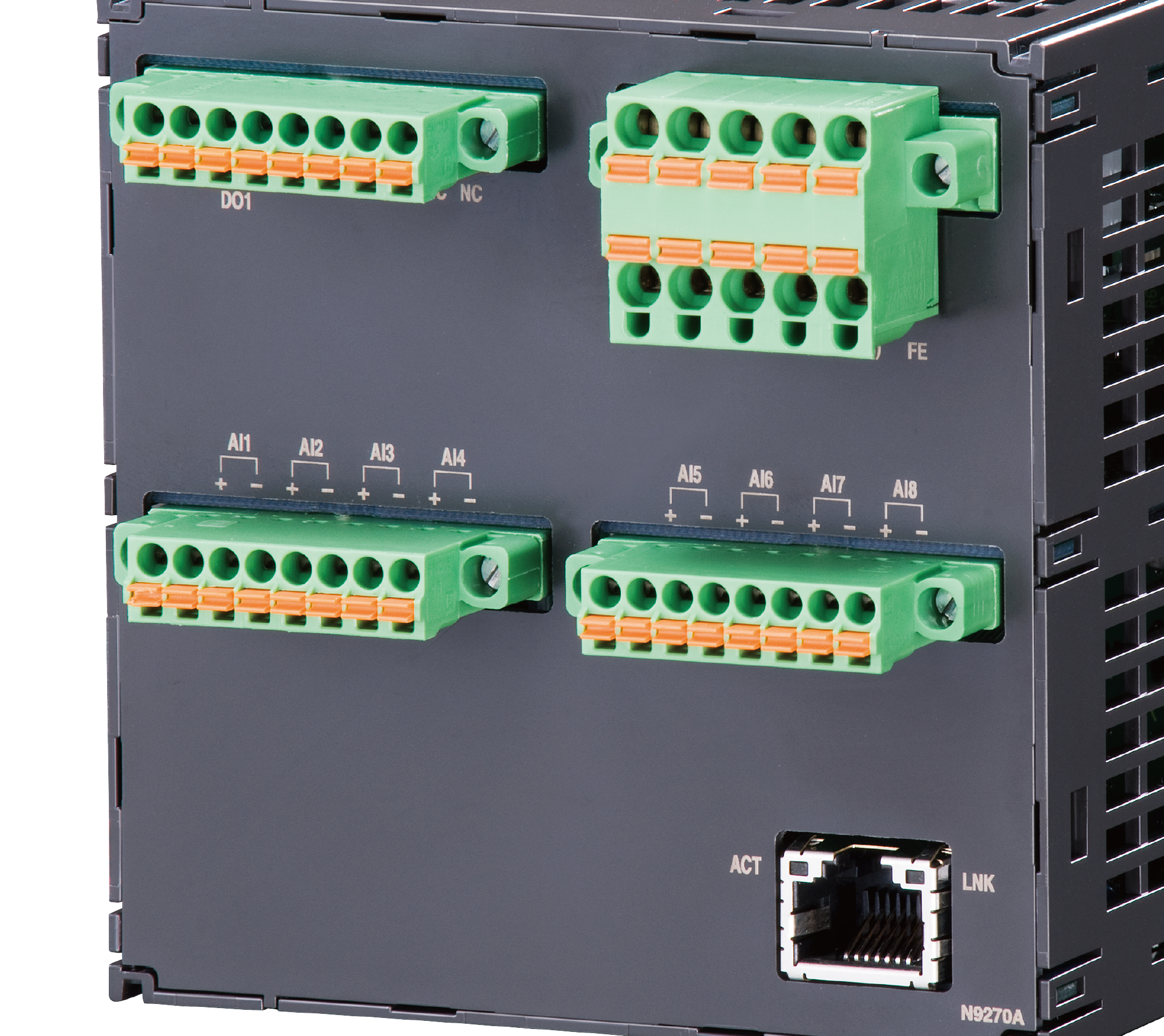

接点入力1点、フォトMOSリレー出力1点対応

必要なインタフェースをコンパクトにまとめました。トリガ入力や警報出力など、現場で求められる機能を実装しています。

VR96E-G8背面

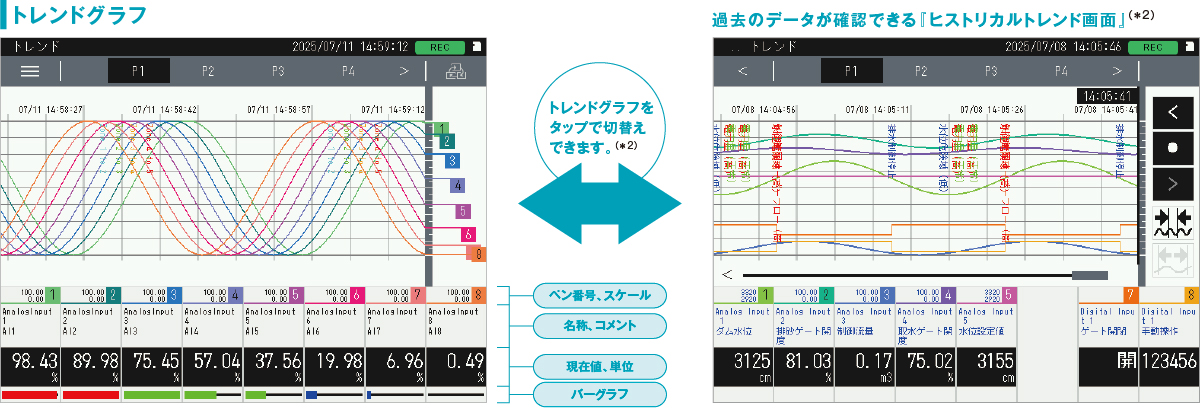

目的に応じて使い分けられるグラフ画面画面はすべてVR144E-G16

表示設定で設定した表示数のトレンドグラフを表示します。各ペンには全入出力チャネル（Ai / Di / Oi / Do）が割付けられます。

ペン数	VR4896E: VR96E: VR144E: VR288E: 4（1画面あたり2ペン） 16（1画面あたり2ペン） 64（1画面あたり4ペンまたは8ペン） 96（1画面あたり4ペンまたは8ペン）
ペン割付可能Ch	Ai、Di、Oi、Doの全チャネル
描画スケール	100%および0％の位置を実量値にて指定
記録方式	100%TRD / CSV（UTF-8） / CSV（Shift-JIS）から選択
記録内容	トレンドデータ、イベントデータ、コメントデータ

データサイズ	VR4896E: VR96E: VR144E: VR288E: 1ファイル当たり最大50000サンプル×4ペン 1ファイル当たり最大50000サンプル×16ペン 1ファイル当たり最大50000サンプル×64ペン 1ファイル当たり最大50000サンプル×96ペン
自動開始	チャートレス記録計起動で記録を開始停止 / 通常記録 / トリガ記録から選択
記録周期	100ms、500ms、1sec、2sec、5sec、10sec、 1min、2min、5min、10min、30min、1hourから選択

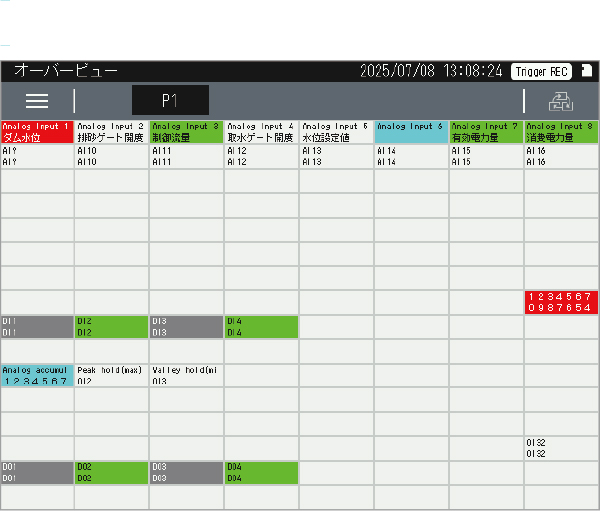

オーバービュー画面

各チャネルの最新データを表示します。1画面あたりの表示点数はVR4896Eは最大4点、VR96Eは最大8点、VR144Eは16/32/64/128点から選択、VR288Eは32/64/96/192点から選択できます。

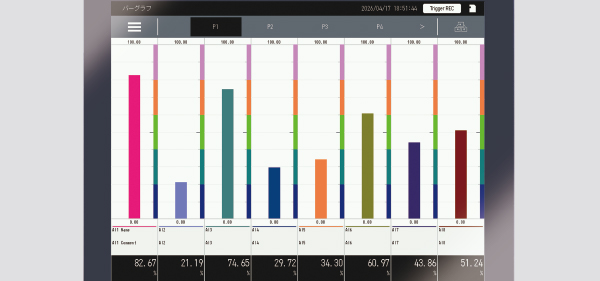

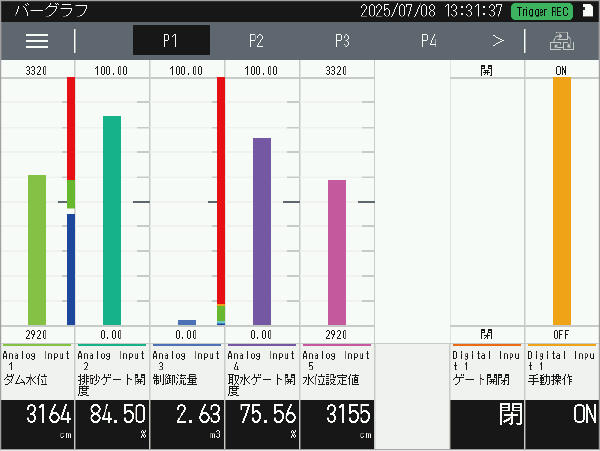

バーグラフ画面^（＊2）

最新の入出力値を表示します。ペンに割付けられたチャネルを表示します。

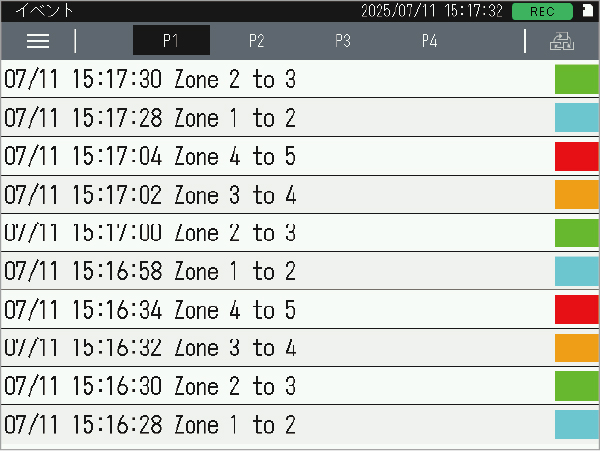

イベントログ画面

イベントログ記録の有効/無効に関係なく、発生した最新のイベントログをVR4896E、VR96Eは最大32件、VR144Eは最大40件、VR288Eは最大48件表示します。

（＊2）VR144E-G16、VR288E-G64のみ
