電動アクチュエータ ミニトップ®
製品概要
 |
 |
 |
| MRP4 | MRP5 | MRP6 |
  |
|
|
ミニトップ® ロータリモーションタイプ
（回転駆動形）MRPシリーズ
【特長】
- ステッピングモータの採用、全電子式回路制御により、電気的接触を極力減らし、長寿命化を実現しました。
- デジタル制御により1/1000の分解能。
- オープンネットワーク対応タイプもご用意しました。（DeviceNet、CC-Link）
【用途】
- ガス燃焼装置
- ブレンディング装置のタンク切出し弁の制御
- 空調設備
- 各種パイロットプラント
- ピッチングマシンの球種コントロール
 |
 |
 |
| MSP4 | MSP5 | MSP6 |
|
|
|
オートセットアップ機能付
ミニトップ® リニアモーションタイプ
（直線駆動形）MSPシリーズ
【特長】
- ステッピングモータの採用、全電子式回路制御により、 電気的接触を極力減らし、長寿命化を実現しました。
- デジタル制御により1/1000の分解能。
- オープンネットワーク対応タイプもご用意しました。 （DeviceNet、CC-Link）
- オートセットアップ機能付、Modbus対応タイプもご用意しました。
【用途】
- 各種パイロットプラント
- 薬注装置
- 空調設備
- 紙パルプ用CP制御装置
- 食品機械装置
ロータリモーションタイプ 比較一覧
基本価格はこちらをご覧ください。
  |
 |
 |
|||||
| 形式 | アナログ信号 | MRP4 | — | MRP5 | — | MRP6 | — |
| CC-Link、 CE/UKCA非適合 |
MRP4C MRP4C2 |
— | MRP5C MRP5C2 |
— | MRP6C | — | |
| DeviceNet、 UKCA非適合 |
— | MRP4D | — | MRP5D | — | MRP6D | |
| 開閉時間（90°） ／トルク |
7秒／5N･m 13秒／5N･m |
12秒／5N･m | 13秒／10N･m | 22秒／10N･mm | 4秒／10N･m 7秒／16N･m 13秒／33N･m |
7秒／10N･m 14秒／16N･m 18秒／24N･m 27秒／33N･m |
|
| 開度スパン | 45～90°、90～180° | 45～90° | 45～90°、90～180° | ||||
| 全開・全閉信号 | リミットスイッチ接点信号（オプション）、ネットワーク対応タイプは通信を利用します。 | ||||||
| 強制開閉信号 | 無電圧接点（オプション）、ネットワーク対応タイプは通信を利用します。 | ||||||
| 入力信号 | 4～20mA DC または 1～5V DC、ネットワーク対応タイプは通信を利用します。 | ||||||
| 供給電源 | 100～120V AC＊1、200～240V AC＊1、24V DC | ||||||
| 保護等級 | IP66（ただしMRP4D、MRP5D、MRP6Dのコネクタ部はIP67） | ||||||
| 駆動モータ | ステッピングモータ | ||||||
| 動作角度検出 | ポテンショメータ | ||||||
| 開度出力 | 1～5V DC（非絶縁）＊2、ネットワーク対応タイプは通信を利用します。 | ||||||
| 使用温度範囲 | −5～＋55℃ | ||||||
| 質量 |
MRP4：約1.3kg MRP4C、MRP4D：約1.4kg MRP4C2：約1.7kg |
MRP5：約1.7kg MRP5C、MRP5D：約1.8kg MRP5C2：約2.0kg |
MRP6：約2.8kg MRP6C、MRP6D：約3.0kg |
||||
| 分解能 | 1／1000または0.09°の大きい方（不感帯設定値 0.1 %の場合） | ||||||
＊1. ネットワーク対応タイプは選択できません、またCEマーキング適合品では選択できません。
＊2. 正作動で使用時、入力信号4～20mA DC（1～5V DC）に対して5～1V DCの出力になります。
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
リニアモーションタイプ 比較一覧
基本価格はこちらをご覧ください。
 |
 |
 |
|||||
| 形式 | アナログ信号 | MSP4 | — | MSP5 | — | MSP6 | — |
| CC-Link、 CE/UKCA非適合 |
MSP4C MSP4C2 |
— | MSP5C MSP5C2 |
— | MSP6C | — | |
| DeviceNet、 UKCA非適合 |
— | MSP4D | — | MSP5D | — | MSP6D | |

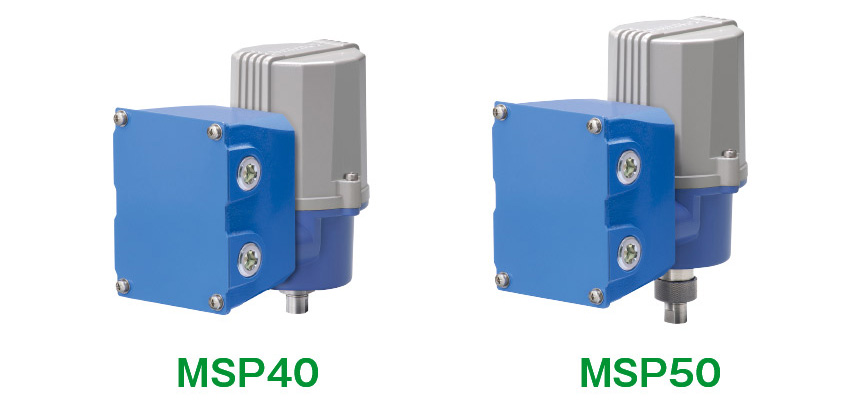

| オートセットアップ 機能付、Modbus、 CE/UKCA非適合 |
MSP40 | — | MSP50 | — | — | — | |
| 開閉時間（10mm） ／最大推力 |
5秒／150N 9秒／300N 18秒／700N |
24秒／500N 30秒／700N |
5秒／150N 9秒／300N 18秒／700N |
12秒／300N 24秒／500N 30秒／700N |
5秒／600N 8秒／1200N 15秒／2500N |
9秒／600N 18秒／1200N 24秒／1800N 36秒／2500N |
|
| 最長ストローク | 15mm | 20mm | 40mm | ||||
| 全開・全閉信号 | リミットスイッチ接点信号（オプション）、ネットワーク対応タイプは通信を利用します。 | ||||||
| 強制開閉信号 | 無電圧接点（オプション）、ネットワーク対応タイプは通信を利用します。 | ||||||
| 入力信号 | 4～20mA DC または 1～5V DC、ネットワーク対応タイプは通信を利用します。 | ||||||
| 供給電源 | 100～120V AC＊1、200～240V AC＊1、24V DC | ||||||
| 保護等級 | IP66（ただしMSP4D、MSP5D、MSP6Dのコネクタ部はIP67） | ||||||
| 駆動モータ | ステッピングモータ | ||||||
| ストローク検出 | ポテンショメータ | ||||||
| 開度出力 | 1～5V DC（非絶縁）＊2、ネットワーク対応タイプは通信を利用します。 | ||||||
| 使用温度範囲 | −5～＋55℃ | ||||||
| 質量 | MSP4：約1.4kg MSP4C、MSP4D：約1.5kg MSP4C2：約1.8kg MSP40：約1.9kg |
MSP5：約1.4kg MSP5C、MSP5D：約1.5kg MSP5C2：約1.8kg MSP50：約1.9kg |
MSP6：約2.8kg MSP6C、MSP6D：約3.0kg |
||||
| 分解能 | 1／1000または0.015mm（MSP6、MSP6D 0.02mm）の大きい方 （不感帯設定値 0.1%の場合） | ||||||
＊1. ネットワーク対応タイプは選択できません、またCEマーキング適合品では選択できません。
＊2. 正作動で使用時、入力信号4～20mA DC（1～5V DC）に対して5～1V DCの出力になります。
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
オートセットアップ機能
プログラミングユニットがなくてもオートセットアップ機能をご利用いただけます。
お客様がプログラミングユニットをお持ちでなくModbus通信も使用されない場合は、ご注文時に「仕様伺書」にバルブのストロークとシール圧などをご記入いただければ、工場出荷時に無償で設定してお届けします。現場でのオートセットアップ機能の実行は、ミニトップの各種設定用ディップスイッチで行います。
【MSP40の場合】以下の調整が全自動で進みセットアップが完了します！
