デジタル式警報設定器

• デジタル設定、2点警報形

  直流入力警報器および温度センサ入力警報器は小形48mm角の表示器付き2点警報設定器です。




  測定値および警報設定値を表示できます。
  温度入力警報器はカップル入力と測温抵抗体入力を切換えられます。
  DINレール取付、パネル取付ができます。
  ヒステリシス設定、スケーリング機能付警報設定値の表示、励磁動作選択、各種タイマなど多機能です。



  品名	形式
  直流入力警報器（デジタル設定、2点警報形、バーンアウト機能あり）	KS2V2 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図
  直流入力警報器（デジタル設定、2点警報形、バーンアウト機能なし）	KS2V3 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図
  温度センサ入力警報器（デジタル設定、2点警報形）	KS2TR2 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• アラームセッタ

  アラームセッタは、デジタル指示計付プラグイン構造の2点警報設定器です。




  経済性に優れています。
  ヒステリシス、出力ラッチ、動作遅延、電源ON遅延、上下限警報切換、警報時励磁／非励磁など機能が豊富です。



  品名	形式
  アラームセッタ（前面ボタン設定）	MSEF 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• リミッタラーム

  幅5.9ミリの超薄形警報設定器です（M6S、M6Dの場合）。




  スプリング式端子接続形（M6S）、ねじ端子接続形（M6N）、ユーロ端子接続形（M6D）の3タイプの端子台から選べます。
  出力はリレーc接点 1点です。
  PC プログラマブルタイプです。
  警報動作、警報時励磁方向、電源ON ディレー時間、警報ON ディレー時間、ヒステリシス設定など多機能です。
  高密度実装ができます。
  消費電力が少ない省エネ設計です。



  品名	形式 基本価格は仕様書を ご覧ください。	スプリング式端子 接続形	ねじ端子 接続形	ユーロ端子 接続形
  超薄形変換器 PCスペック形 直流入力リミッタラーム	M6□XAS	仕様書	仕様書	仕様書
  超薄形変換器 PCスペック形 カップルリミッタラーム	M6□XAT	仕様書	仕様書	仕様書
  超薄形変換器 PCスペック形 測温抵抗体リミッタラーム	M6□XAR	仕様書	仕様書	仕様書

ダイヤル式警報設定器

• 大形ダイヤル　リレーc接点出力

  大形ダイヤルを採用したプラグイン形の1点または2点警報設定器です。




  ソケットは8ピン（KSE-□1）または11ピン（KSE-□2）です。
  出力接点は、トランスファ形リレー接点（c接点）です。



  品名	形式
  大形ダイヤルリレーc接点出力、1点警報 警報設定器	KSE-□1 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図
  大形ダイヤルリレーc接点出力、2点警報 警報設定器	KSE-□2 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• ダイヤル、4点警報

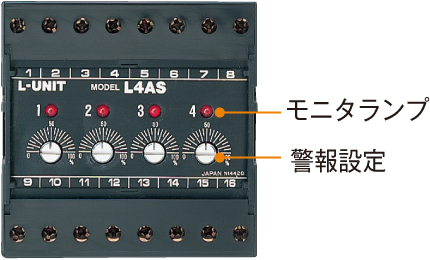

  コンパクトなボックス形4点警報設定器です。




  1 台で上上限、上限、下限、下下限の4点警報を行えます。
  ダイヤル設定形とドライバ設定形を用意しました。
  出力接点はトランスファ形（c接点）です。



  ダイヤル（つまみ）設定形



  品名	形式
  ダイヤル、4点警報 アラームセッタ	L4AS 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

サムロータリスイッチ式警報設定器

• 数字設定、2点警報

  プラグイン形の上下限警報設定器です。




  出力ラッチを設定できます。
  設定値が直読できるサムロータリスイッチ設定方式（最小桁 1%）です。
  前面ロータリスイッチにてヒステリシス幅（0.5～14%）を設定できます。
  出力接点はトランスファ形（c接点）です。



  品名	形式
  数字設定、2点警報 アラームセッタ	ASD1 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• 数字設定、2点警報

  プラグイン形の経済性に優れた上下限警報設定器です。




  設定値が直読できるペンプッシュ式サムロータリスイッチ設定方式（最小桁 1%）です。
  出力接点はトランスファ形（c接点）です。



  品名	形式
  数字設定、2点警報 アラームセッタ	KSED 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• 数字設定、2点警報

  コンパクト形プラグイン構造の上下限警報設定器です。




  設定値が直読できるサムロータリスイッチ設定方式（最小桁 1%）です。
  出力接点はトランスファ形（c接点）です。



  品名	形式
  数字設定、2点警報 アラームセッタ	M2SED 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• 数字設定、DPDT出力

  出力接点がDPDT（2c）のコンパクト形プラグイン構造の警報設定器です。




  設定値が直読できるサムロータリスイッチ設定方式（最小桁 1%）
  リレー接点は5Aまで使用できます。



  品名	形式
  数字設定、DPDT出力 アラームセッタ	M2AS 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

• 数字設定、ヒステリシス幅可変1点警報

  警報設定値とヒステリシスを数値設定できるコンパクト形プラグイン構造の1点警報設定器です。




  設定値が直読できるサムロータリスイッチ設定方式（最小桁 1%）出力接点は1cです。
  リレー接点は5Aまで使用できます。



  品名	形式
  数字設定、ヒステリシス幅可変1点警報 アラームセッタ	M2AS1 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図

偏差警報設定器

• 多回転トリマ設定、2点警報

  基準信号と測定信号の偏差を監視し、2点警報を行う警報設定器です。




  小形プラグイン構造です。
  警報時のリレー励磁、非励磁を選択できます。
  DINレール取付、パネル取付ができます。
  多回転トリマ設定、設定値モニタ端子付です。



  品名	形式
  多回転トリマ設定、2点警報 偏差アラームセッタ	AYDV 基本価格は仕様書をご覧ください。	仕様書 取　説 外形図
