水位・流量制御、カスケード制御、液晶モニタ付
PID実習セット
水位制御、流量制御／カスケード制御を
最新のシングルループコントローラで体感！
- 単なるシミュレーションではなく、実際の水槽の水位と流量変化を観察しながら学習できます。
- 比例帯（PB）、積分時間（Ti）、微分時間（Td）などの最適調整の仕方を容易に理解できます。
- 水位・流量・カスケードなどPID制御の実習・体験ができます。
- パソコンを使用せずに、シングルループコントローラの画面上でPID制御を体験することができます。
- 通信ありタイプなら、別売りのSCADAソフトウェア（形式：SSPRO6）とパソコンを使用することにより、実際のプロセス制御と同様な感覚でPID制御を体験できます。
- 100V AC電源があれば、どこでも簡単に実習できます。
- PID実習セット
水位・流量制御、カスケード制御、液晶モニタ付
関連機器（別売）ソフトウェア
- SCADALINXpro® HMIパッケージ＊1
SCADALINXproは、クライアント数＊2に対する価格体系となっております。
いずれのクライアント版でも、利用できる機能やタグ数に制限はありません。 - ＊1. 通信なしモデルでは使用できません。ソフトウェア機能および必要なシステム（お客様ご用意）については、各ソフトウェア製品の仕様書をご参照ください。
- ＊2. クライアント数とは、サーバに同時接続できるブラウザの数です。30を超えるクライアント数が必要な場合には、別途ご相談ください。
機器構成
PID実習セットを使えば、最新のタッチパネル式シングルループコントローラ（形式：SC100またはSC200）を利用した、自動制御の基礎ともいえる「PID制御」の実習・体験ができます。
実習は、単なるシミュレーションではなく、実際の水槽の水位と流量変化を観察しながら、比例帯（PB）、積分時間（Ti）、微分時間（Td）を変化させて最適な値を求める方法なので、PID各動作の働きを容易に理解できます。
この「PID実習セット」を構成している機器は、すべて実際のプロセス制御に採用されている機器であり、このセットによる実習の体験は、そのままプラント運用の役に立ちます。
水位センサと測定槽
電動調節弁

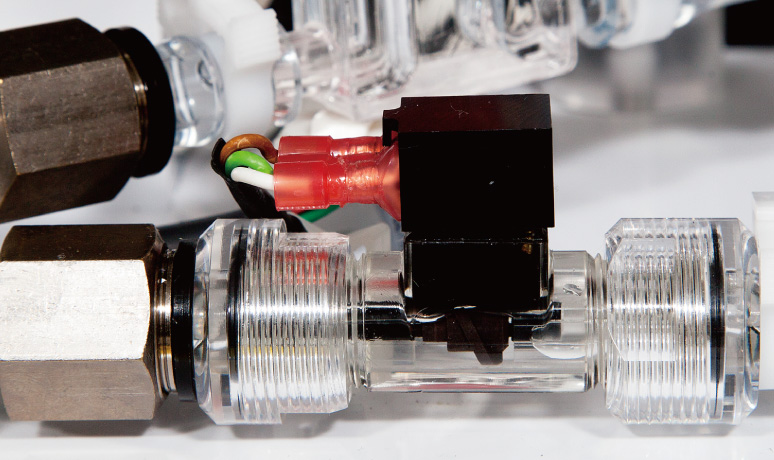

羽根車式流量センサ
外乱発生装置
