96角 チャートレス記録計
71VR1
視認性の高い有機ELディスプレイを搭載したコンパクトプラグイン形変換器です。
- 96角サイズのチャートレス記録計です。
- 各種トリガ機能により必要な部分だけを記録できます。
- 前面パネルは保護等級IP65です。
- TFTカラー液晶を採用、鮮やかな色彩でトレンドグラフ、
デジタル値などを表示できます。 - 脱落防止ストラップ付きの感電防止用端子カバーを標準装備しました。
- 着脱可能な2ピース構造の端子台です。
- 液晶パネルに優しいスクリーンセーバー機能を搭載しました。
高精細TFT液晶による鮮やかな画面
トレンド表示画面
デジタル表示画面
警報ログ画面

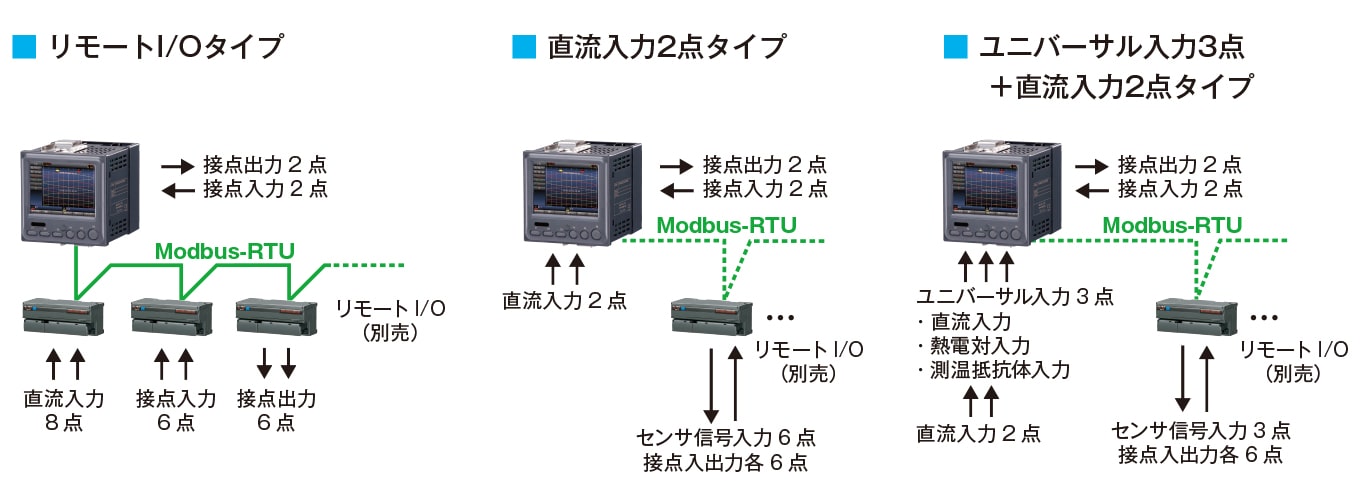

入出力点数について
ご利用方法で選べる3タイプを用意しました。
チャートレス記録計71VR1は、どのタイプもアナログ入力最大8点、接点入力最大8点、接点出力最大8点で、Modbus通信機能が付いています。記録信号、トリガ信号、警報接点など各入出力信号は設定用ソフトウェアで内蔵の入出力、あるいはリモートI/Oに自由に割付けてご使用いただけます。
パソコンからも設定できます
同じような仕様で多数設定する場合や設定内容を保存しておきたい場合に便利です。
＊1. コンフィギュレータ接続専用ケーブル （形式：COP-US）が必要です。
・アクセサリ、関連機器などの価格については仕様書をご覧ください。
外形寸法図（単位：mm）
主な仕様（詳しくは仕様書でご確認ください）
機器仕様
| 構 造 | 96角パネル埋込形 |
|---|---|
| 保護等級 | IP65 （前面パネル部） |
| サンプリング周期 | 最速 100ms （端子台のみ） 最速 200ms （Modbus入力） |
| 表示デバイス | 3.5 型 TFT 液晶、256 色 |
| 記録データ | メモリカードに記録 本体背面から挿抜 |
入出力仕様
| アナログ入力 | 8 点 | (入出力点数は本体入出力と リモートI/Oの合計点数です。) |
|---|---|---|
| 接点入力 | 8 点 | |
| 接点出力 | 8 点 |
本体入出力仕様
| 直流入力 2点タイプ | |
|---|---|
| 電流入力 | −20～＋20mA DC |
| 電圧入力 | −10～＋10V DC、 −5～＋5V DC、 −1～＋1V DC |
| 接点入力 | 無電圧スイッチ 2点 |
| 接点出力 | リレー接点 2点 |
| ユニバーサル入力 3点＋直流入力 2点タイプ | |
|---|---|
| 電流入力 | −20～＋20mA DC |
| 電圧入力 | −10～＋10V DC、 −5～＋5V DC、 −1～＋1V DC |
| 熱電対入力 | K、E、J、T、B、R、S、 C、N、U、L、P、PR |
| 測温抵抗体 入力 |
Pt 100（JIS '97、IEC）、 Pt 100（JIS '89）、 JPt 100 （JIS '89）、 Pt 50Ω（JIS '81）、 Ni 100、Cu 10、Cu 50 |
外部インタフェース仕様
| Modbus-RTU | TIA／EIA-485-A 準拠 |
|---|
設置仕様
| 供給電源 | 100～240V AC、 24V DC、110V DC |
|---|---|
| 取 付 | パネル埋込形 |
| 寸 法 | W 96 × H 96 × D 110.5 mm |
