絶縁2出力超小形信号変換器ピコマル®シリーズ

絶縁2出力超小形信号変換器　ピコマル^®シリーズ

絶縁2出力ラック形の信号変換器シリーズです。
超小形絶縁2出力信号変換器を多連ベースに取付けて使用します。
多連ベースは、4台、8台、16台用があり、接続コネクタは様々な種類のコネクタをご用意しました。

ループテスト出力付
入力信号がなくても模擬信号を出力し、動作テストができます（PCスペック形のみ）。

出荷時無料設定

・機種により仕様、外形、規格が異なります。

各社DCSに対応したラック形の変換器です。

変換器モジュールはベースにセットして使用します。ベースには4台用、8台用、16台用などの台数のほか接続の種類は各種PLC・DCS用コネクタ出力、端子出力、通信ユニットなど様々な種類をご用意しました。
超小形絶縁2出力変換器

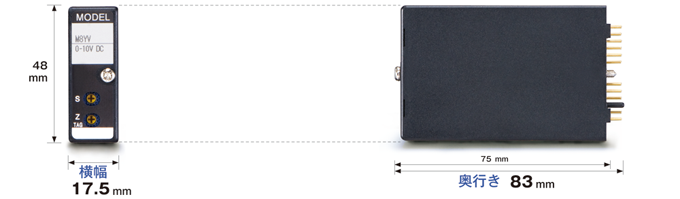

絶縁2出力超小形信号変換器ピコマルシリーズの変換器モジュールは指の先に乗るほどの超小形サイズです。超小形ながら入力−第1出力−第2出力−電源間を絶縁した安心の4ポート絶縁です。また、中央からフィールドに4～20ｍA DCを出力する制御出力アイソレータもご用意しました。
絶縁と供給電源

4ポート絶縁
耐電圧1500V AC 1分間、
（入力－第1出力・第2出力・電源－大地間）
耐電圧500V AC 1分間
（第1出力－第2出力－電源間）

交流電源：85～132V AC、100～240V AC、170～264V AC
直流電源：24V DC
・2重化・2系統化できるベースもご用意しています。
＊機種により仕様が異なる場合があります。詳しくは仕様書でご確認ください。

SPEC

機　種	センサ入力用変換器電力用変換器パルス変換器警報設定器（センサ入力用）特性変換器 DCS入出力リレーベースアクセサリ・関連機器等
共通仕様	構　　造プラグイン構造接続方式 M3.5ねじ端子、各社DCS用コネクタ（ベースにて）ハウジング材質難燃性黒色樹脂アイソレーション 4ポート絶縁（入力－第1出力－第2出力－電源間）供給電源・交流電源 85～132V AC、170～264V AC ・直流電源 24V DC 取　　付多連取付用ベース（壁取付）質　　量約70g ＊機種により仕様が異なります。詳しくは仕様書でご確認ください。
