有機ELディスプレイで設定できる
M1Eシリーズ

• 有機ELが鮮明表示

  有機ELディスプレイは設定を変更することで、通常時は非点灯にし、ボタンに触れることで点灯させることもできます。

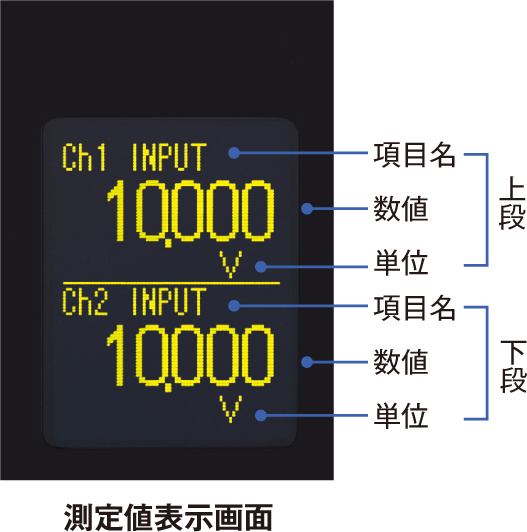

• 多機能マルチディスプレイ上下2段でマルチに表示します。

  上段、下段にチャネル1、チャネル2の入力実量値、入力スケーリング値、パーセント値、出力実量値をご使用環境に合わせて自由に選択することができます。



• 多機能マルチディスプレイ表示設定も簡単に行えます。

  表示設定モードに切換え、上段、下段それぞれに表示内容を選択する方式で簡単に設定できます。



• 多機能マルチディスプレイ取扱説明書での確認は不要です。

  設定項目名がテキストで表示されるため、取扱説明書で設定パラメータを確認する必要がありません。



• ループテスト出力、警報テスト出力機能付接続したすべての機器のテストができます。

  ループテスト出力、警報テスト出力機能とは、入力信号が接続されていない状態でもご希望の信号を出力する機能です。配線工事終了後のループテスト、警報テストは不可欠ですが、テスト出力機能があれば模擬入力信号を入力する必要がなく、その作業を簡略化できます。もちろんチャネルごとにテストできます。



  （クリックで拡大）

  基本設定モードに移行することでループテスト、警報テストが行えます。
  ループテストまたは警報テストモードに移行後、Setボタンを押すと“Cancel”が点滅しますので、UpまたはDownボタンで“Set”に変更し、Setボタンを押すとテスト画面が表示されます。

  ・テスト実行中は、実入力は無視されます。また、テスト実行中に画面消去機能が働き画面消去した場合は、前面ボタンの押下により画面復帰してください。

• 省スペース プラグイン構造

  本体の取付け、取外しが容易なプラグイン構造を採用しています。本体の取付けは、ベースに押込むだけです。
  また、取外しは本体上部の取付用ロックスライダを押すことで、片手によりワンタッチで行うことができます。



• ねじ紛失防止形の端子台ベース（M1E-BS）の端子台は、ねじを緩めても本体から外れない構造であるため、ねじを紛失しません。

  配線作業の効率化に最適な構造です。
  圧着端子は丸端子とY端子がご利用いただけます。



• パソコンからも設定できます同じような仕様で多数設定する場合や設定内容を保存しておきたい場合に便利です。


  ＊2. 警報出力タイプは、M1EACFGになります。 ＊3. コンフィギュレータ接続専用ケーブル （形式：COP-US）が必要です。 ・アクセサリ、関連機器などの価格については仕様書をご覧ください。
