• 機能が充実した変換器シリーズ

  コンパクト変換器みにまる^®シリーズは、最も機種の充実した変換器シリーズの一つです。単に機種が充実しているだけでなく、多くの機種が短納期対応や各種の認証機関の承認を得ています。

  さらに徹底した部品管理により多くの機種がRoHS指令で制限されている特定有害物質が規制値未満の製品であり、安心してお使いいただける変換器シリーズです。



• 省スペース プラグイン構造



  （クリックで拡大）

  配線を外さずに検査・交換できる、省スペース形プラグイン構造です。
  ソケットと変換器本体は、取付用ねじで確実に固定されるため、ゆるみや脱落の心配がありません。

• 絶縁と供給電源

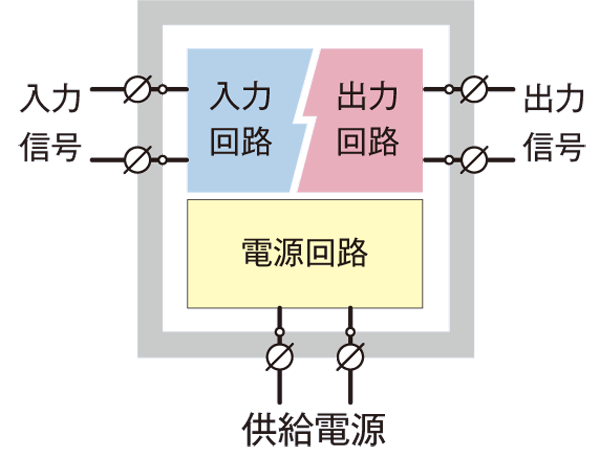

  3ポート絶縁
  耐電圧2000V AC 1分間

  交流電源：	85～264V AC、100～240V AC/ 100～120V AC、200～240V AC （M2EXS、M2EAXS）
  直流電源：	24V DC、11～27V DC、110V DC

  ＊機種により仕様が異なる場合があります。詳しくは仕様書でご確認ください。


• 高密度実装　・標準形のみ

  コンパクト変換器みにまる^®シリーズは、幅23ミリの薄形省スペース構造です。
  19インチラックに楽々16台並べることができます。
  専用取付けベースをご利用いただきますといっそう便利です。



• 瞬間視認性が求められるループチェック時、メンテナンス時に最適です。

  有機ELディスプレイは、高輝度、高コントラストであるため情報の視認性が高く、ミスが許されないループチェック時やメンテナンス時の信号チェックに有効です。
  常時点灯のほかに、ボタンに触れると点灯する設定もできます。



• 常時点灯でも寿命は約60,000時間^＊1の長寿命です。

  有機ELディスプレイは、常時点灯でも寿命は約60,000時間です。このため窓がある盤ではパネル計器としてもお使いいただけます。もちろん、通常時非点灯にし、ボタンに触れると再び点灯する設定にもできます。


  くっきり、鮮やかに測定値・実量値を表示します ＊1. 室温25℃で、輝度調整を2に設定して連続使用した場合、輝度が半減する時期の目安です。

• 多機能マルチディスプレイ

  上下2段でマルチに表示します。

  上段、下段とも数値表示は最大6桁まで表示できます。表示内容は入力あるいは出力を自在に割り付けられ、さらに測定値、実量値（スケーリング値）、パーセント値、単位を個別に設定できます。



  表示設定も簡単に行えます。

  表示設定モードに切換え、上段、下段それぞれに表示内容を選択する方式で簡単に設定できます。



  取扱説明書での確認は不要です。

  みにまるM2Eシリーズでは、設定項目名がテキストで表示されるため取扱説明書での設定項目の番号を確認する必要がありません。



  シングル画面

  表示する項目が1つの場合や大きな文字で表示したい場合はシングル画面を選択できます。



• パソコンからも設定できます。

  同じような仕様で多数設定する場合や設定内容を保存しておきたい場合に便利です。


  ＊2. 警報出力タイプはM2EACFGになります。 ＊3. コンフィギュレータ接続専用ケーブル （形式：COP-US）が必要です。 ・アクセサリ、関連機器などの価格については仕様書をご覧ください。

• ループテスト出力が行えます。

  基本設定モードに移行することでループテストが行えます。ループテストモードに移行後、Setボタンを押すと“Cancel”が点滅しますので、UpまたはDownボタンで“Set”に変更し、Setボタンを押すとテスト画面が表示されます。

  ■ループテスト出力（アナログ出力タイプ）


  ＊ テスト実行中は、実入力は無視されます。 また、テスト実行中に画面消去機能が働き画面消去した場合は、前面ボタンの押下により画面復帰してください。

仕様を変更できる変換器　
工場出荷時はご指定の仕様に設定して出荷いたします。
出荷時無料設定

•

  PCスペック形

  パソコンを使って仕様を設定できる変換器です。設定範囲が広く、細かな仕様まで設定できるため応用範囲が広いのがメリットです。M2Eシリーズなどは前面パネルのボタンでパソコンなしで設定できます。

  有機ELディスプレイ 直流入力変換器	M2EXV
  有機ELディスプレイ カップル変換器	M2EXT
  有機ELディスプレイ 測温抵抗体変換器	M2EXR
  有機ELディスプレイ ポテンショメータ変換器	M2EXM
  有機ELディスプレイ ディストリビュータ	M2EXDY
  有機ELディスプレイ セルシン変換器	M2EXS
  有機ELディスプレイ 直流入力デジアラーム	M2EAXV
  有機ELディスプレイ カップルデジアラーム	M2EAXT
  有機ELディスプレイ 測温抵抗体デジアラーム	M2EAXR
  有機ELディスプレイ ポテンショメータデジアラーム	M2EAXM
  有機ELディスプレイ ディストリビュータデジアラーム	M2EAXDY
  有機ELディスプレイ セルシンデジアラーム	M2EAXS
  ユニバーサル入力変換器	M2XU
  ユニバーサル入力変換器（Modbus付）	M2XUM
  直流入力変換器	M2XV2
  カップル変換器	M2XT2
  測温抵抗体変換器	M2XR2
  ポテンショメータ変換器	M2XM2
  パルスアナログ変換器	M2XPA3
  ロータリエンコーダ速度変換器（センサ用電源付）	M2XRP2
  リニアライザ	M2XF2
  高速PIDコントローラ	M2FC2

•

  ワンステップキャル^®形

  信号発生器と受信表示器があればPCや専用設定器がなくても仕様変更できるため、海外など場所や環境を選びません。

  直流入力変換器	M2LV
  測温抵抗体変換器	M2LR
  ポテンショメータ変換器	M2LPM

•

  前面パネル設定形

  前面のボタンやスイッチで仕様を変更できるため、比較的頻繁に仕様を変更する場合に適しています。PCスペック形にも前面パネルのスイッチで設定できる機能があります。

  ロードセル変換器	M2LCS
  パルスレート変換器（レンジ可変形）	M2PRU
  直流入力リミッタラーム（リレーa接点出力）	M2AVS
  アラームセッタ（数字設定、2点警報）	M2SED
  アラームセッタ（数字設定、DPDT出力）	M2AS
  アラームセッタ（数字設定、ヒステリシス幅可変1点警報）	M2AS1
  比率変換器（出力バイアス形）	M2REB
  比率変換器（入力バイアス形）	M2RTS
  リミッタ変換器	M2LMS
  一次遅れ変換器	M2CDS
  等速応答変換器	M2CRS
  マニュアルセッタ	M2MST

  このほかに、側面のディップスイッチで仕様を変更できるタイプもございます。

ちょっと変わった変換器

• ユニバーサル入力変換器


  電流、電圧、熱電対、測温抵抗体、ポテンショメータの5種類の入力から選択できます。出力はModbus付きもご用意しました。 ユニバーサル入力変換器M2XU ユニバーサル入力変換器（Modbus付）M2XUM

  CT変換器


  交流電流信号を計装標準信号に変換します。小形ソケットではモータの突入電流などで熔着の危険性があるため入力信号はソケットバイパスする構造になっています。 CT変換器（平均値演算形）M2CA CT変換器（実効値演算形）M2CE


  超高速 30μs応答 直流入力変換器


  高変換精度、超低温度ドリフト、超高速応答など充放電試験装置に欠かせない3つの特長を実現した変換器です。 直流入力変換器（高精度、超高速30μs応答）M2VF3

  空電変換器


  19.6～98.1kPaなどの空気圧信号を計装標準信号に変換します。 空電変換器M2PV

  分圧ユニット


  一般的には使用できない高電圧を、普通に使用できる電圧レベルに分圧します。標準品の分圧は1/1000です。 分圧ユニットM2VV

• ロータリエンコーダ速度変換器


  2相インクリメンタル形ロータリエンコーダの正逆転パルス入力を正逆速度信号に変換します。
  ロータリエンコーダ速度変換器 （センサ用電源付、PCスペック形）M2XRP2

  抵抗/抵抗変換器


  測温抵抗体の抵抗値を入力として、入力のn倍の抵抗値を出力する変換器です。
  古いセンサに新しい調節計を接続する場合などに使用します。 抵抗/抵抗変換器M2RR

  アナログ信号切換器


  2個のアナログ信号を選択したり、1個のアナログ電圧信号を2方向に切換えたりできます。 アナログ信号切換器M2MNV

  HART通信対応 ディストリビュータ


  HART通信対応の2線式伝送器に対し、通信を遮断することなく電源を供給する絶縁機能付のディストリビュータです。
  HART通信信号波形を整形するリピータ機能もついています。
  ディストリビュータ・リピータ （アナログ形、HART通信対応、絶縁付、 出力端開放状態検出対応）M2DYHR

  比率演算器


  表示器を見ながらレシオとバイアスを数値で設定できる比率変換器です。
  設定にテスターなどが不要で、暗い場所でも正確に設定できます。 比率変換器（出力バイアス形） M2REB 比率変換器（入力バイアス形） M2RTS
•

  急給センターの仕組みがあります。

  お客様の緊急事態に備えて、当日組立て、当日出荷の仕組みをご用意しています。
  更にお急ぎの場合は、バイク便・エアー便・赤帽便などがご利用になれます。

  急給センター対応機種も他社と比較した場合突出して多く、約335機種と充実しています。Webサイトやカタログで車の形をした急給センターのアイコンが付いている機種が急給対応品です。ただし生産台数に限りがありますので、詳しくはホットラインまでお問合せください。
