超小形端子台形信号変換器 M50X・UNITシリーズ

奥行きを抑えた端子台形変換器です。
端子数が多いスプリング式端子台の採用で、1台で複数の回路を同時に測定することができます。
超小形端子台形変換器
取付け場所を選ばない超小形変換器です。
奥行き41mm
奥行きが浅い盤にも取付けられます。
スプリング式端子台の採用で、1台で複数の回路を同時に測定することができます。
Modbus通信を標準装備しています。
コストパフォーマンスに優れています。
5ポート絶縁
入力ーModbusー出力1ー出力2ー電源間の5ポート絶縁です。
ループテスト出力付
入力信号がなくても模擬信号を出力し、動作テストができます。
電力マルチ変換器が登場!
内蔵したCPUが電力諸量を瞬時に算出します。



-
最少の部品構成で実現したサイズと経済性
超小形端子台形信号変換器 M50X・UNITシリーズは当社のDINレールに取付けられるタイプの変換器のなかで最小サイズのひとつになります。様々な用途の信号変換器を開発してきた経験を生かして実現した最少の部品点数で構成した変換器シリーズです。部品点数の少なさは抜群の経済性をも併せもつことになりました。
超小形端子台形信号変換器の由来
多連取付けすると「盤の端子台」形状になります。
超小形端子台形信号変換器 M50X・UNITシリーズは、上側に入力端子、下側に出力端子と電源端子を配置し、これを並べると、ちょうど制御盤の端子台のような形状になるところからその名前がつきました。また奥行きの浅い扱いやすい超小形ブロック形状から、制御盤のわずかな隙間を利用して、ご使用いただいています。
-
絶縁と供給電源
5ポート絶縁
耐電圧2000V AC 1分間100~240V AC/100~240V DC(交直共用)
*機種により仕様が異なる場合があります。詳しくは仕様書でご確認ください。・M50XWTUの場合
-
JIS協約形寸法の機器と並べて設置できるコンパクトサイズです。
奥行きわずか41mmで、JIS協約形寸法の機器と並べてブレーカボックスや壁掛け盤にも取付けられます。既設盤内にちょっとしたスキマがあれば、後付けできます。
-
接続が簡単なスプリング式端子台
端子台は、接続が簡単なスプリング式を採用しました。電線サイズは1.5mm2まで接続できますので単線やフェルールはもちろん、より線も接続できます。
-
PCスペック形変換器
PCスペック形変換器は、Windowsパソコン上で動作するプログラムを使って入出力範囲などのパラメータを自由に変更できる変換器です。また、ループテスト機能を使えば、実際の電力系統からの入力を接続せずに任意の出力値を設定することができるので、システムの立上げ時に便利です。
・PMCFGは、ソフトウェアダウンロード&アップデート
から無料でダウンロードできます。
・アクセサリ、関連機器などの価格については仕様書をご覧ください。
-

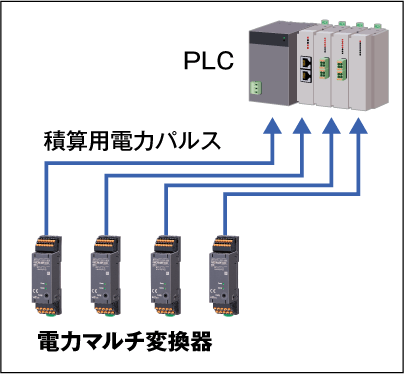

Modbus通信機能を搭載しました。
Modbus通信に標準対応しています。ツイストペア線を渡り配線で延長するだけで計測ポイントを増設できます。
-
ワールドワイドな仕様の電力マルチ変換器が登場!
CEマーキング、三相4線式対応。CO2排出量(電力量換算値)測定をはじめ、カーボンニュートラルに不可欠な電力監視が簡単に実現します。
製品仕様
SPEC機 種 | 電力用変換器![]() |
---|---|
共通仕様 |
*機種により仕様が異なります。詳しくは仕様書でご確認ください。 |
