工場内の暑さ指数(WBGT値)の監視に最適!集める!記録する!報せる! 熱中症対策として警報値を超えたら自動でメール通報できます!

工場内に設置したWBGT計のデータを くにまる® と Webロガー2で
収集・記録し、Webブラウザによる閲覧やメール通報ができます。

*. WBGT(Wet Bulb Globe Temperature)計:湿球黒球温度計。
熱中症予防の目安や暑熱環境での熱ストレスの評価として使用される暑さ指数を計ることができます。

暑さ指数について

詳しくは、環境省熱中症予防情報サイトをご覧ください。

https://www.wbgt.env.go.jp/wbgt.php別ウィンドウで開く

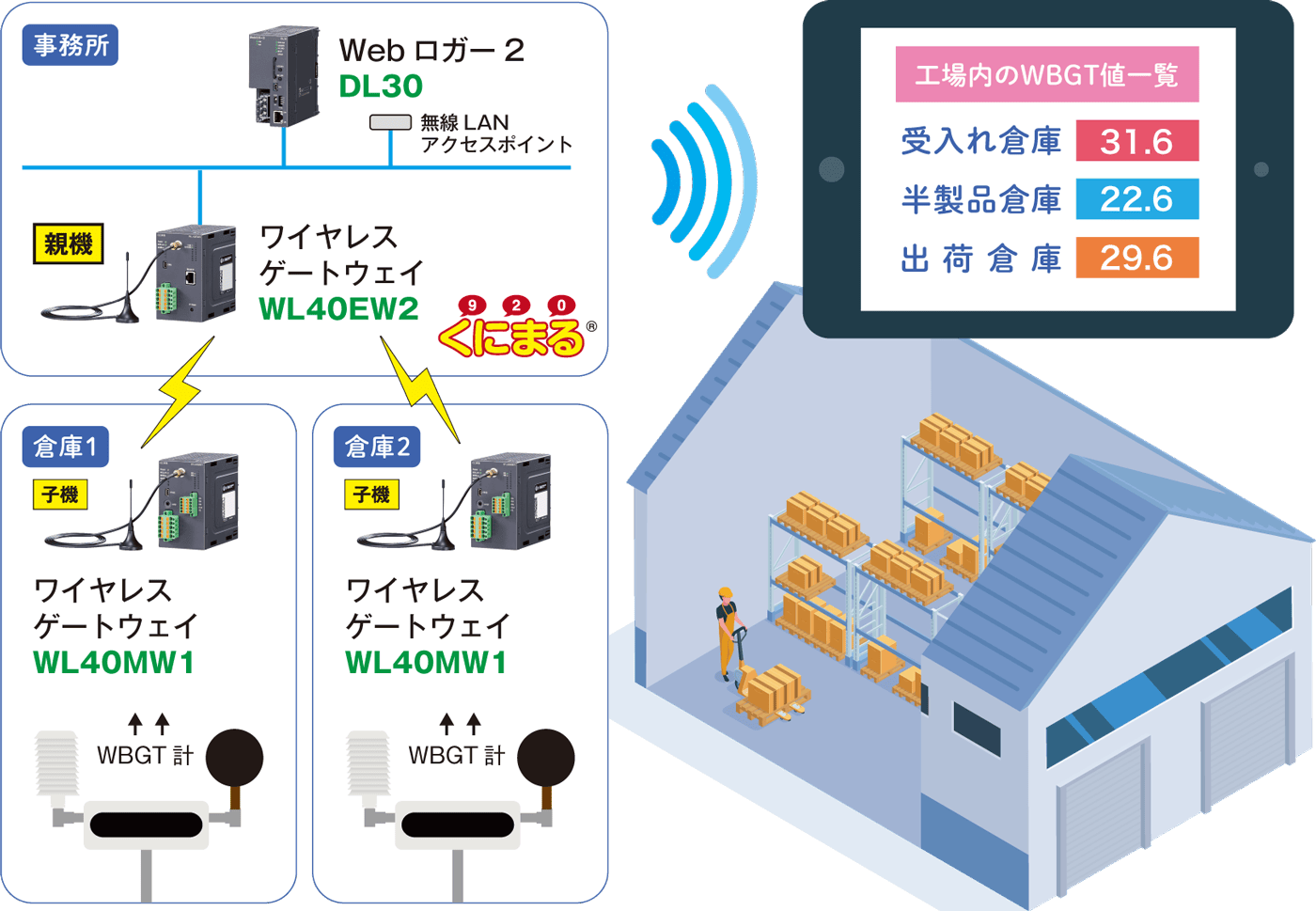

システム構成図

計測信号が取込める

WBGT値などのアナログ信号を収集できます。

計測信号が取込める

Webサーバ搭載

Webブラウザで工場内の暑さ指数ひと目でわかります。

Webサーバ搭載

配線工事不要

無線なら配線工事が不要ですぐに暑さ指数監視ができます。

配線工事不要

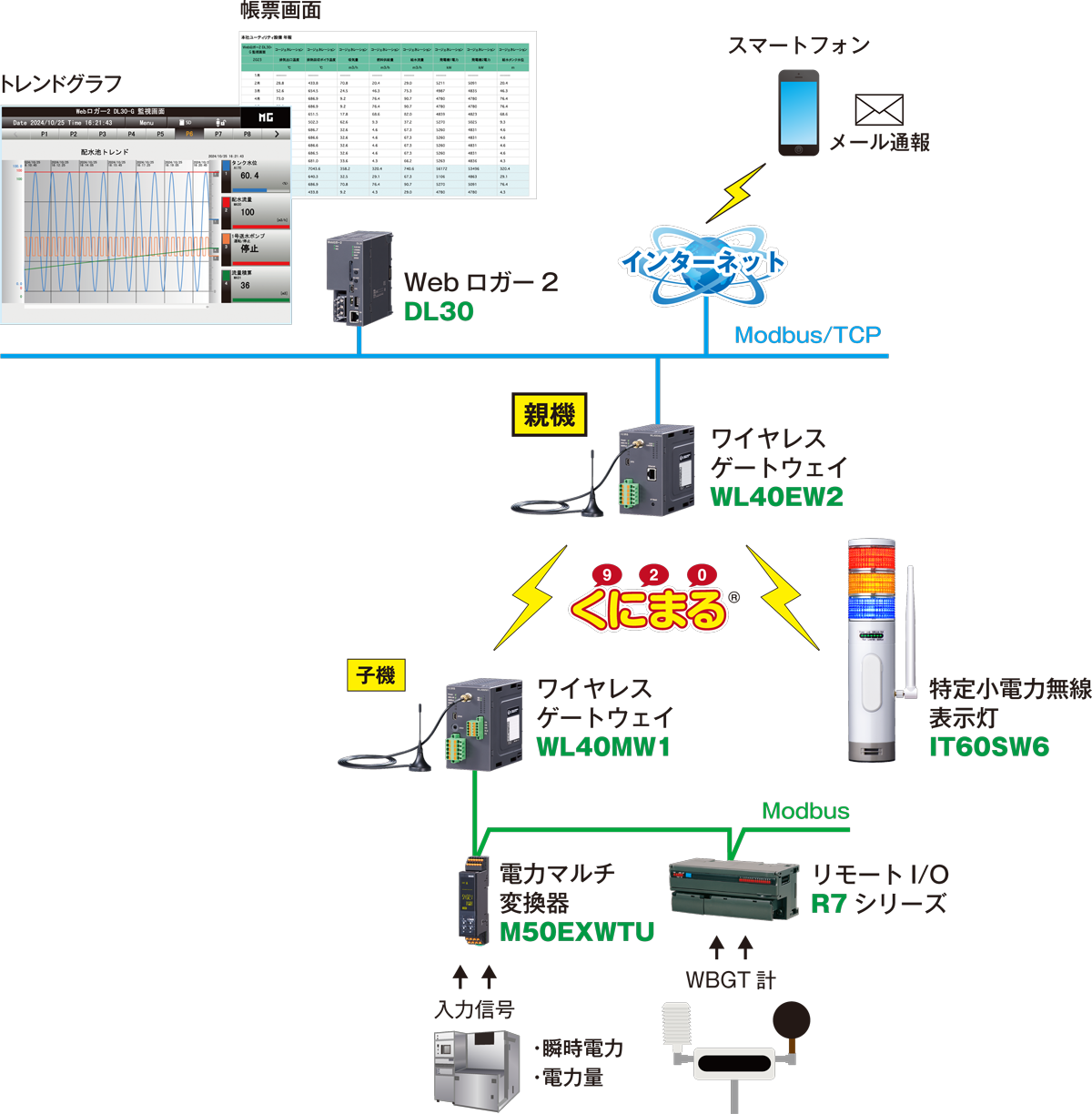

熱中症対策のWeb監視・記録システムの構成図

熱中症対策のWeb監視・記録システムの構成図
  • WBGT計からの信号をスケーリングして記録
  • 5つの領域に応じたメール通報や警報出力
  • Webブラウザによるリアルタイム監視

920MHz帯無線を利用すると工場内の離れた場所の監視が短期間で施工できます!

920MHz帯無線を利用すると工場内の離れた場所の監視が短期間で施工できます! / 現場の積層形表示灯で作業員が状況を判断できます!

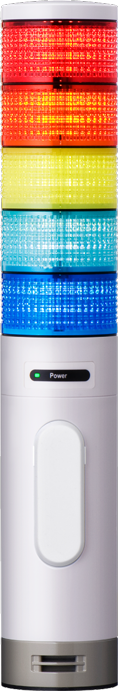

現場の積層形表示灯で作業員が状況を判断できます

現場のデータを日報・月報やCSVファイルとして管理できます

現場のデータを日報・月報やCSVファイルとして管理できます! / 暑さ指数の監視をスモールスタートさせて工場内の異常監視や電力監視に拡張予定です!

暑さ指数の監視をスモールスタートさせて工場内の異常監視や電力監視に拡張予定です!

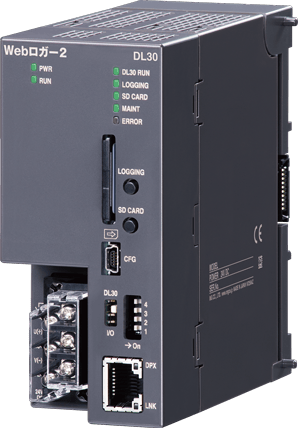

現場設置形データロガー Webロガー2 DL30シリーズ



IoT時代が生んだデータロガー、Webロガー2とは

Webロガー2(形式:DL30)は、現場でデータを収集してロギング(記録)すると同時に、帳票(日報/月報/年報)のフォーマットに編集して蓄積し、このデータを元に各種のWeb画面を生成します。そして、これらのWeb画面は、LANやインターネット経由でPCやタブレットから監視できます。監視側のPCやタブレットにはブラウザさえあれば良いので、機種やOSの種類を問いません。
さらに、Webロガー2は、現場で発生した警報や機器の運転・停止などのイベントをメールにより自動的に通報する機能も装備しています。これらの機能を支える各種の通信プロトコルを内蔵しており、PLCやリモートI/O機器との通信によるデータ収集、ロギングデータや帳票データのファイル転送など多彩なアプリケーションに対応できます。

高機能仕様タイプ

形式:DL30-G 基本価格は仕様書をご覧ください。

標準仕様タイプ

形式:DL30-N基本価格は仕様書をご覧ください。
ce

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

arrow

ユーザ登録(無料)をしていただくと「製品のバージョンアップ情報別ウィンドウで開く」をEメールでお知らせいたします。

920MHz帯マルチホップ無線機器 くにまる®シリーズ


  • 920MHz帯は回折性が高く障害物に強い周波数帯です。
  • ネットワーク構築は信頼性の高いマルチホップ方式です。
  • 長距離 見通し1kmまで届きます。
  • 免許申請は不要です。
  • 通信の配線工事が不要です。

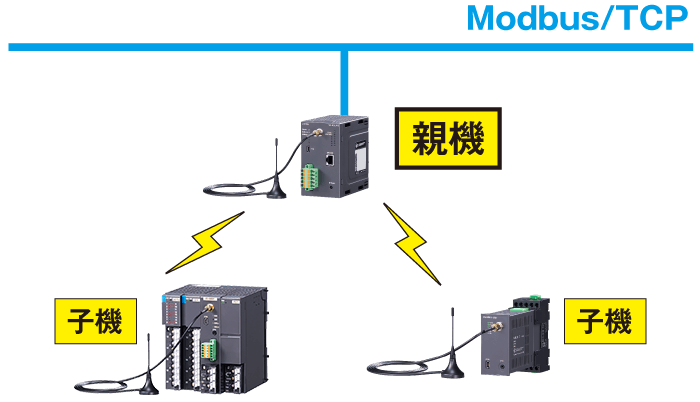

親機

Modbus/TCP(Ethernet)、Modbus-RTU透過型920MHz帯特定小電力無線局

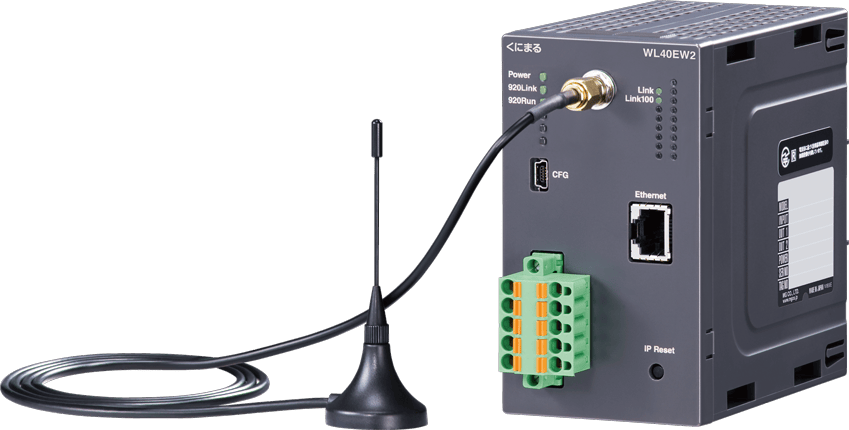

ワイヤレスゲートウェイ WL40EW2
写真はルーフトップアンテナを装着。
920MHz帯マルチホップ無線機器 くにまる
ワイヤレスゲートウェイ
形式:WL40EW2
基本価格は仕様書をご覧ください。

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

●Modbus/TCP(Ethernet)、920MHz帯特定小電力無線機器「くにまる」ゲートウェイです。

ワイヤレスゲートウェイ

子機

Modbus-RTU透過型920MHz帯特定小電力無線局

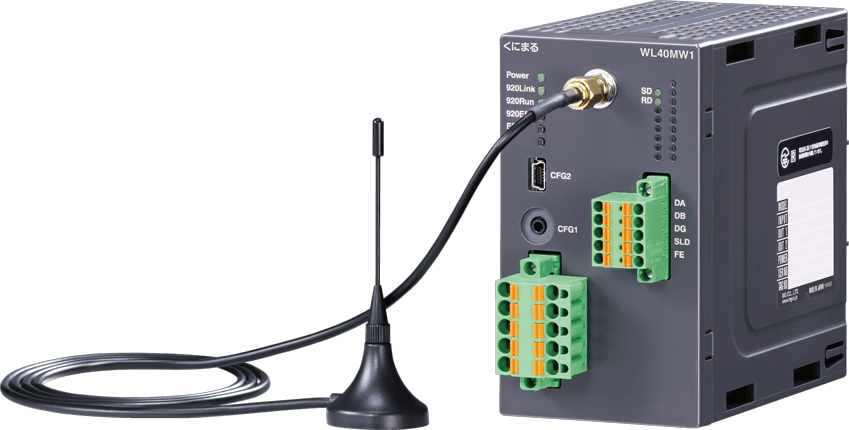

ワイヤレスゲートウェイ WL40MW1
写真はルーフトップアンテナを装着。
920MHz帯マルチホップ無線機器 くにまる
ワイヤレスゲートウェイ
形式:WL40MW1
基本価格は仕様書をご覧ください。

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

●Modbus-RTU、920MHz帯特定小電力無線機器「くにまる」ゲートウェイです。

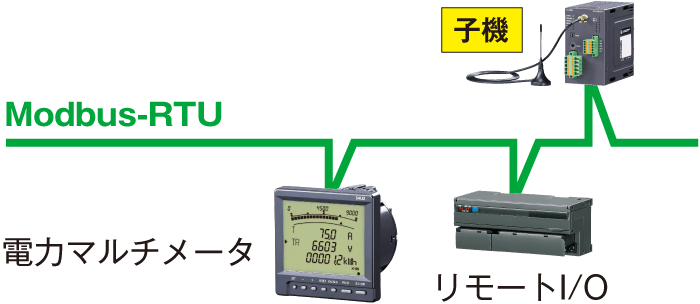

●ModbusのリモートI/Oと接続して、Modbus-RTUの通信プロトコルを無線化できます。

ワイヤレスゲートウェイ
