920MHz帯マルチホップ無線機器　
くにまる®シリーズ

シリーズラインナップに戻る

920MHz帯マルチホップ無線機器 くにまる® プラグイン形
920MHz帯マルチホップ無線機器 くにまる®ワイヤレスゲートウェイ
920MHz帯マルチホップ無線機器 くにまる®ワイヤレスI/O

920MHz帯マルチホップ無線機器 くにまる®をLANやインターネットに接続します。

  • 920MHz帯は回折性が高く障害物に強い周波数帯です。
  • ネットワーク構築は信頼性の高いマルチホップ方式です。
  • 長距離 見通し1kmまで届きます。
  • 免許申請は不要です。
  • 通信の配線工事が不要です。
機種一覧

スリープ動作型 電池式くにまる®はこちらから

カタログ別ウィンドウで開く 解説別ウィンドウで開く
導入前電波試験無料 ご一報いただければ直ちに伺います！

システム構成例

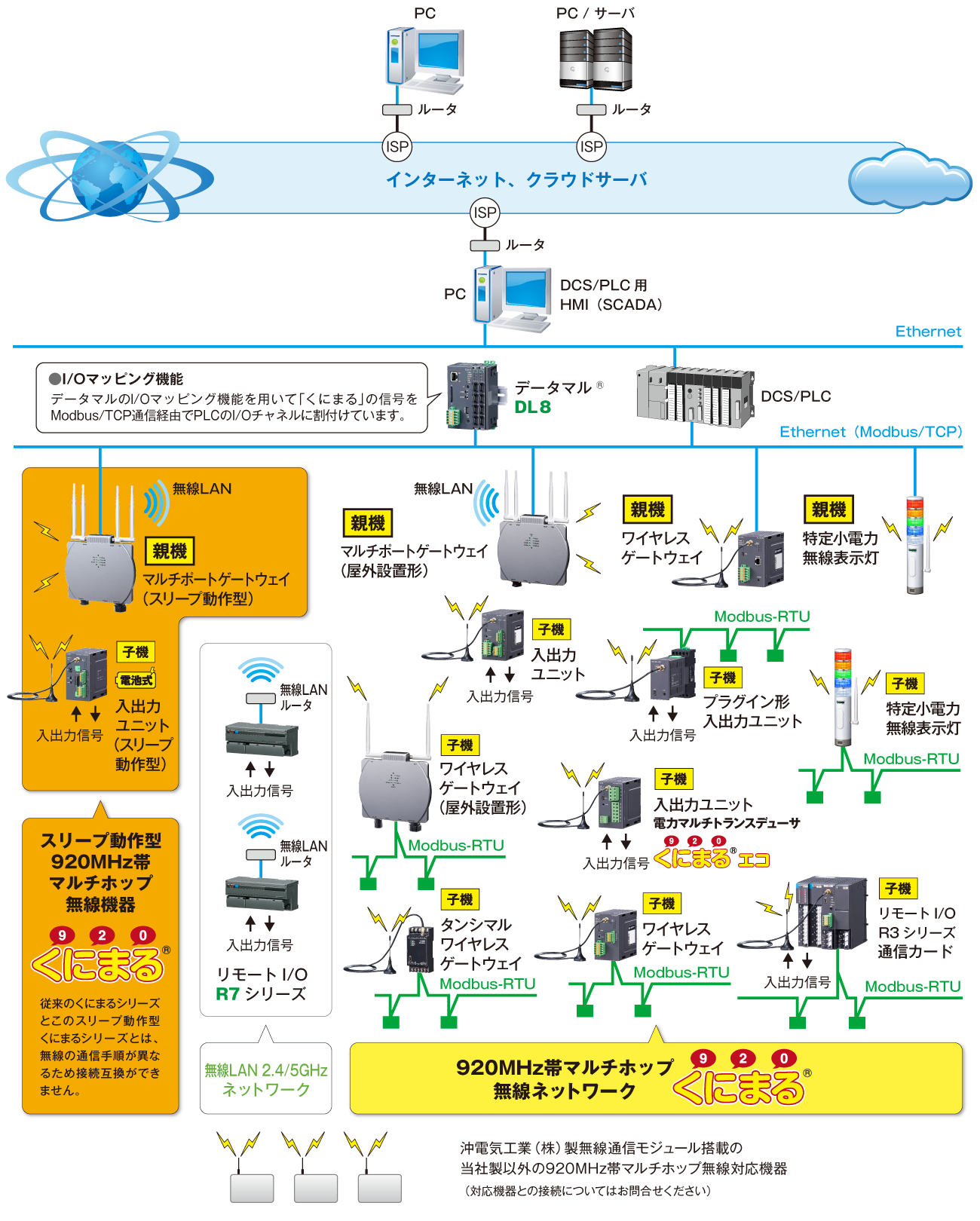

■ 「くにまる®」を用いたワイヤレスモニタリングシステム

無線を利用してセンサ信号を収集する、構築が容易で経済的なワイヤレスシステムです。少点数から多点数まで、配線の困難な離れた場所の信号も簡単にワイヤレスネットワークに取込めます。さらに、インターネットに接続すればエリアを越えた遠隔モニタリングシステムが構築できます。

「くにまる」を用いたワイヤレスモニタリングシステム
絶縁2出力変換器

製品概要

コンパクト設計のリーズナブルな価格の製品をはじめ、屋外用対応の製品など各種取揃えています。工事設計認証取得済みのモジュールを内蔵しているため国内電波法に基づく免許申請が不要です。

■ 親機

  • Modbusマスタ機能、Modbus/TCP通信付

    ワイヤレスI/O WL40EW3
    写真はルーフトップアンテナを装着。
    親機

    Modbus-RTU透過型920MHz帯特定小電力無線局、
    Modbusマスタ、Modbus/TCP（Ethernet）

    ワイヤレスI/O
    形式：WL40EW3 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用のワイヤレスI/Oです。
    ●Modbusマスタ機能により子機のI/Oの状態を内部メモリにバッファリングすることができます。
    ●Modbusマスタ機能とI/Oマッピング機能により「くにまる」を利用して子機に入力された信号を別の子機から出力させることができます。

    ワイヤレスI/O

  • Modbus/TCP通信付

    ワイヤレスゲートウェイ WL40EW2
    写真はルーフトップアンテナを装着。
    親機

    Modbus/TCP（Ethernet）、
    Modbus-RTU透過型920MHz帯特定小電力無線局

    ワイヤレスゲートウェイ
    形式：WL40EW2 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイです。

    ワイヤレスゲートウェイ

  • 無線LAN、Modbus/TCP通信付
    屋外設置形

    マルチポートゲートウェイ IB10W2
    親機

    無線LAN、Modbus/TCP（Ethernet）、
    Modbus-RTU透過型920MHz帯特定小電力無線

    マルチポートゲートウェイ®
    形式：IB10W2 基本価格は仕様書をご覧ください。
    IP67
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●無線LAN、Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイです。
    ●屋外使用を目的とした防塵・防水性IP67に対応しています。
    ●PoEによる受電機能に対応してます。
    ●無指向性アンテナ（水平方向360°）を使用しています。

    マルチポートゲートウェイ

  • Modbus/TCP通信付
    屋外設置形

    ワイヤレスゲートウェイ IB10W4
    親機

    Modbus/TCP（Ethernet）、Modbus-RTU透過型920MHz帯特定小電力無線

    ワイヤレスゲートウェイ
    形式：IB10W4 基本価格は仕様書をご覧ください。
    IP67
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイです。
    ●屋外使用を目的とした防塵・防水性IP67に対応しています。
    ●PoEによる受電機能に対応してます。
    ●無指向性アンテナ（水平方向360°）を使用しています。

    ワイヤレスゲートウェイ

  • Modbus/TCP通信付

    特定小電力無線表示灯 IT□SW5
    親機

    積層形表示灯 インテリジェントタワー シリーズ
    パトレイバー®
    小形、Modbus/TCP（Ethernet）、
    Modbus-RTU透過型920MHz帯特定小電力無線局（親機）、
    0～5段ランプ

    特定小電力無線表示灯
    IP65

    ●Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用の表示灯です。
    ●接点入力、またはPC（パソコン）からModbus/TCPで、表示ランプの点灯/点滅出力やブザー音の出力ができます。
    ●無指向性アンテナ（水平方向360°）を使用しています。

    ランプ段数0段を指定の場合は、IT60SW5の仕様書をご確認ください。

    特定小電力無線表示灯
  • 形式：IT40SW5（直径40mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    形式：IT50SW5（直径50mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    形式：IT60SW5（直径60mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

■ 子機
  • ワイヤレスゲートウェイ WL40MW1
    写真はルーフトップアンテナを装着。
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線局

    ワイヤレスゲートウェイ
    形式：WL40MW1 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus-RTU、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイです。
    ●Modbus-RTUの通信プロトコルを無線化してModbusのリモートI/Oと接続できます。

    ワイヤレスゲートウェイ

  • 屋外設置形

    ワイヤレスゲートウェイ IB10W3
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線局

    ワイヤレスゲートウェイ
    形式：IB10W3 基本価格は仕様書をご覧ください。
    IP67
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus-RTU、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイです。
    ●屋外使用を目的とした防塵・防水性IP67に対応しています。
    ●Modbus-RTUの通信プロトコルを無線化してModbusのリモートI/Oと接続できます。
    ●無指向性アンテナ（水平方向360°）を使用しています。

    ワイヤレスゲートウェイ
  • ワイヤレスゲートウェイ WL5MW1
    写真はルーフトップアンテナを装着。
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線局

    ワイヤレスゲートウェイ
    形式：WL5MW1 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus-RTU、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイです。
    ●Modbus-RTUの通信プロトコルを無線化してModbusのリモートI/Oと接続できます。
    ●端子台の形状をしており、機側盤やブレーカボックスなど、奥行きが浅い盤にも取付けられます。

    ワイヤレスゲートウェイ WL5MW1
  • 取付け場所を選ばない超小形の電力マルチ変換器です。
    取付け場所を選ばない超小形の電力マルチ変換器です。
    従来、電力変換器といえば、大きくて重たいイメージがありましたが、この電力マルチ変換器（形式：M5XWTU、M5XWT、M50XWTU、M50EXWTU）は、片手で握れるサイズになりました。小さく高性能なCPUを搭載することで、電力諸量の測定・演算が行え、さらに部品点数を大幅に減らすことができたため、超小形になりました。
    ワイヤレスゲートウェイ（形式：WL5MW1）を使用すれば、電力マルチ変換器のModbus通信を無線で伝送することができます。
    既設の装置1台ごとの電力監視が実現します！
    既設の装置1台ごとの電力監視が実現します！
    カーボンニュートラルを実現するためには、緻密な電力管理が欠かせません。
    電力マルチ変換器なら既設の装置であっても、わずかなスペースを見つけて取付けることができます。
    Modbus通信が行え価格もリーズナブルなことから、現場設置形データロガー Webロガー2（形式：DL30）と組合せてロギングを行うなど、少ない予算から始めて、徐々に計測ポイントを増やし全体管理にまで拡張できます。

    電力マルチ変換器について、詳しくはこちらをご覧ください。

  • ワイヤレスI/O 少点数入出力ユニット WL40W1-US1
    写真はルーフトップアンテナを装着。
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線局、I/O一体形
    ワイヤレスI/O

    少点数入出力ユニット

    ●通信部、入出力部、電源部が一体となった経済的なユニットです。

    ワイヤレスI/O 少点数入出力ユニット
    WL40W1-US1 / WL40W1-DAC4A
    ワイヤレスI/O 少点数入出力ユニット
    WL40W1-DS2

  • ユニバーサル入力1点、パルス入力1点、
    NPNトランジスタ出力1点

    形式：WL40W1-US1 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    接点入力2点、NPNトランジスタ出力2点

    形式：WL40W1-DAC4A 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ディストリビュータ入力2点

    形式：WL40W1-DS2 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

  • くにまる®エコ 電力マルチトランスデューサ WL40W1-WTU
    写真はルーフトップアンテナを装着。
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線局、I/O一体形

    電力マルチトランスデューサ
    形式：WL40W1-WTU 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●電力系統の1回路を接続するだけで、交流諸量の計測ができます。
    ●通信部、入力部、電源部が一体となった経済的なユニットです。

    電力マルチトランスデューサ：
    単相2線式、単相3線式、三相3線式、三相4線式

    ■計測項目
    電圧、電流、有効電力、無効電力、皮相電力、力率、周波数、電圧位相角、有効電力量、無効電力量、皮相電力量、高調波、カウント時間、各最大値、最小値

    電力マルチトランスデューサ
  • プラグイン形ワイヤレスI/O 少点数入出力ユニット WL1MW1-CT4E
    写真はルーフトップアンテナ、ベース（形式：WL1-BS）を装着。
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線局、I/O一体形
    プラグイン形ワイヤレスI/O

    少点数入出力ユニット

    ●通信部、入出力部、電源部が一体となった経済的なユニットです。
    ●Modbus-RTU、920MHz帯特定小電力無線機器「くにまる」用ゲートウェイ付です。
    ●密着取付ができます。

    プラグイン形ワイヤレスI/O 少点数入出力ユニット

  • クランプ式交流電流センサ入力4点（CLSE用）

    形式：WL1MW1-CT4E 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・ベース、クランプ式交流電流センサは別売です。

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ユニバーサル入力2点

    形式：WL1MW1-US2 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・ベースは別売です。

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ベース（WL1シリーズ用）

    形式：WL1-BS 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

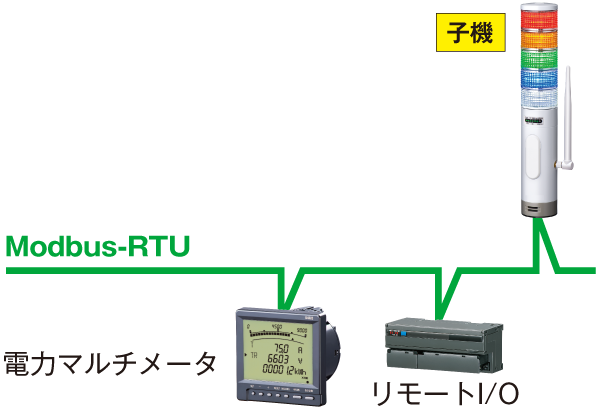

  • 特定小電力無線表示灯 IT□SW6
    子機

    積層形表示灯 インテリジェントタワー シリーズ
    パトレイバー®
    小形、Modbus-RTU透過型920MHz帯特定小電力無線局（子機）、 0～5段ランプ

    特定小電力無線表示灯
    IP65

    ●Modbus-RTU、920MHz帯特定小電力無線機器「くにまる」用の表示灯です。
    ●接点入力、または「くにまる」経由で、表示ランプの点灯/点滅出力やブザー音の出力ができます。
    ●無指向性アンテナ（水平方向360°）を使用しています。

    ランプ段数0段を指定の場合は、IT60SW6の仕様書をご確認ください。

    特定小電力無線表示灯
  • 形式：IT40SW6（直径40mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    形式：IT50SW6（直径50mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    形式：IT60SW6（直径60mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

  • 組合せ自由形リモートI/O R3シリーズ 通信カード R3-NW1
    写真はルーフトップアンテナを装着。
    子機

    Modbus-RTU透過型920MHz帯特定小電力無線通信用
    組合せ自由形リモートI/O R3シリーズ

    通信カード
    形式：R3-NW1 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●対応センサの種類が多く、経済的なリモートI/O R3シリーズ用の通信カードです。電源・入出力カードと共に使用します。

    通信カード
  • 組合せ自由形リモートI/O R3シリーズ 通信カード R3-NMW1
    写真はルーフトップアンテナを装着。
    子機

    Modbus有線通信用、
    Modbus-RTU透過型920MHz帯特定小電力無線通信用
    組合せ自由形リモートI/O R3シリーズ

    通信カード
    形式：R3-NMW1 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus通信機能が付いた通信カードです。現場の計測信号をModbusで収集して無線で通信することができます。

    通信カード
■ 中継機
  • 中継機 WL40WR
    写真はルーフトップアンテナを装着。
    中継機

    920MHz帯特定小電力無線局

    中継機
    形式：WL40WR 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●920MHz帯の特定小電力無線局子機のマルチホップ中継するユニットです。
    ●電源は、AC／DC共用です。

    中継機

    • ・当社は、沖電気工業（株）製ルーフトップアンテナ延長用2.5m同軸ケーブル、ルーフトップアンテナ延長用7.5m同軸ケーブル、オムニアンテナ壁取付け5mケーブル付を転売いたします。詳しくはホットラインまでお問合せください。

■ スリープ動作型 920MHz帯マルチホップ無線機器 くにまる®

従来のくにまるシリーズとこのスリープ動作型くにまるシリーズとは、無線の通信手順が異なるため接続互換ができません。

    電池式くにまる 子機
    1年以上電池を交換する必要がありません

    単3形乾電池を3本使用します。送信周期を2分、省電力周期を2秒に設定した場合、電池容量が1900mAh以上の電池であれば1年間、電池交換なしでご使用いただけます。

    送信周期は5秒、10秒、20秒、30秒、1分、2分、5分、10分、30分、1時間を設定できます。省電力周期は100ms、500ms、2秒を設定できます。

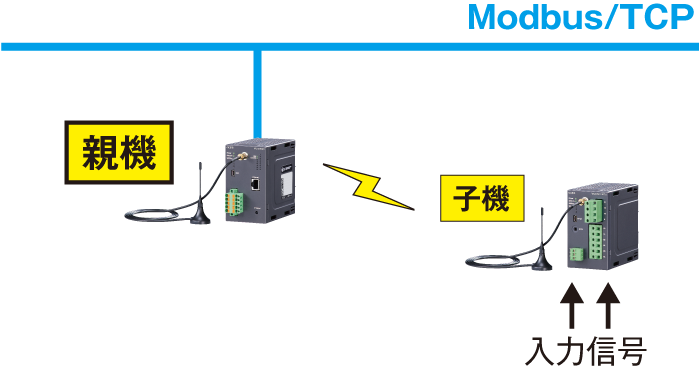

  • 一体形タイプ

    ワイヤレスI/O WL40EWS2
    写真はルーフトップアンテナを装着。
    親機

    Modbus/TCP（Ethernet）、
    スリープ動作型920MHz帯特定小電力無線局

    ワイヤレスI/O
    形式：WL40EWS2 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用のワイヤレスI/Oです。
    ●独自のプロトコルを使用し、子機のI/Oの状態を内部メモリにバッファリングすることができます。
    ●有線LAN経由でModbus/TCP（Ethernet）のプロトコルを使用し、920MHz帯特定小電力無線で内部メモリにバッファリングされた子機のI/Oの状態をモニタすることができます。

    ワイヤレスI/O

  • 屋外設置タイプ

    マルチポートゲートウェイ IB10WS2
    親機

    無線LAN、Modbus/TCP（Ethernet）、
    スリープ動作型920MHz帯特定小電力無線局（親機）

    マルチポートゲートウェイ®
    形式：IB10WS2 基本価格は仕様書をご覧ください。
    IP67
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●920MHz帯特定小電力無線は独自のプロトコルを使用し、子機のI/Oの状態を内部メモリにバッファリングすることができます。
    ●有線／無線LAN経由でModbus/TCP（Ethernet）のプロトコルを使用し、920MHz帯特定小電力無線で内部メモリにバッファリングされたI/Oの状態を制御／モニタができます。
    ●屋外使用を目的とした防塵・防水性IP67に対応しています。
    ●PoEによる受電機能に対応しています。
    ●無指向性アンテナ（水平方向360°）を使用しています。

    マルチポートゲートウェイ

  • 積層形表示灯タイプ

    特定小電力無線表示灯 IT□SW7
    親機

    積層形表示灯 インテリジェントタワー シリーズ
    パトレイバー®
    小形、Modbus/TCP（Ethernet）、
    スリープ動作型920MHz帯特定小電力無線局（親機）、
    0～5段ランプ

    特定小電力無線表示灯
    IP65

    ●Modbus/TCP（Ethernet）、920MHz帯特定小電力無線機器「くにまる」用表示灯です。
    ●920MHz帯特定小電力無線で内部メモリにバッファリングされた子機のI／Oを表示ランプの点灯／点滅出力やブザー音の出力、メール通報ができます。
    ●無指向性アンテナ（水平方向360°）を使用しています。
    ●直径40、50、60mm、0～5段ランプからお選びいただけます。

    ランプ段数0段を指定の場合は、IT60SW7の仕様書をご確認ください。

  • 形式：IT40SW7（直径40mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・基本価格は5段表示の場合です。
    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    形式：IT50SW7（直径50mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    形式：IT60SW7（直径60mm） 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

  • 一体形タイプ

    電池式
    少点数入出力ユニット WL40WS1-PA1
    写真はルーフトップアンテナを装着。
    子機

    スリープ動作型920MHz帯特定小電力無線局（子機）、I/O一体形、積算パルス入力1点

    少点数入出力ユニット
    形式：WL40WS1-PA1 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●通信部、入出力部、電源部が一体となった経済的なユニットです。
    ●920MHz帯の特定小電力無線は独自のプロトコルを使用しています。
    ●省電力機能に対し電池での動作に対応します。
    ●直流電流タイプもご用意しています。

    少点数入出力ユニット

  • 一体形タイプ

    電池式
    少点数入出力ユニット WL40WS1-U1DAC2A
    写真はルーフトップアンテナを装着。
    子機

    スリープ動作型920MHz帯特定小電力無線（子機）、I/O一体形、ユニバーサル入力1点、接点入力1点、NPNトランジスタ出力1点

    少点数入出力ユニット
    形式：WL40WS1-U1DAC2A 基本価格は仕様書をご覧ください。
    仕様書 取 説 外形図

    ・仕様により加算価格があります。詳しくは仕様書をご覧ください。

    ●通信部、入出力部、電源部が一体となった経済的なユニットです。
    ●920MHz帯の特定小電力無線は独自のプロトコルを使用しています。
    ●省電力機能に対し電池での動作に対応します。
    ユニバーサル入力：直流電流入力、電圧入力、熱電対入力、測温抵抗体入力、抵抗器入力、ポテンショメータ入力
    ●直流電流タイプもご用意しています。

    少点数入出力ユニット

    • ・当社は、沖電気工業（株）製ルーフトップアンテナ延長用2.5m同軸ケーブル、ルーフトップアンテナ延長用7.5m同軸ケーブル、オムニアンテナ壁取付け5mケーブル付を転売いたします。詳しくはホットラインまでお問合せください。

■ アクセサリ
  • 高感度
    スリーブアンテナ

    アンテナを中心に同心円状に電波の範囲を広げる無指向性アンテナです。

    取付イメージ
    スリーブアンテナ
    アンテナ部寸法図
    アンテナ部寸法図
  • 壁取付金具
    形式：IBWA IB10シリーズ用の壁取付金具です。
    仕様書 取 説 外形図
    壁取付金具 IBWA
    取付イメージ
    取付イメージ

    →


    取付イメージ
  • ポール取付金具
    形式：IBPA IB10シリーズ用のポール取付金具です。
    仕様書 取 説 外形図
    ポール取付金具 IBPA
    取付イメージ
    取付イメージ

    →


    取付イメージ

    →


    取付イメージ

    ・ポールは付属しません

  • 延長LANケーブル
    形式：ITCA IT□SW5と取付ポール（形式：ITPL）を組合せて使用する場合の有線LANポート（RJ-45）の延長用のケーブルです。
    仕様書 外形図
    延長LANケーブル ITCA
  • 取付ポール
    形式：ITPL 円形台座取付けタイプ
    L字金具取付けタイプ     IT□SW5、IT□SW6、IT□SW7の取付用オプション品です。

    ITPLの各パーツ（形式：ITB、ITP、ITW、ITS）をご購入いただけます。詳しくは仕様書をご覧ください。

    仕様書 取 説 外形図
    取付ポール ITPL
    取付イメージ
    取付ポール 円形台座取付けタイプ
    円形台座取付けタイプ

    取付ポール L字金具取付けタイプ
    L字金具取付けタイプ
  • 取付変換アダプタ
    形式：ITAD ITAD1（タイプ1）は、IT□SW5、IT□SW6、IT□SW7の取付用オプション品です。
    1/4インチねじへの変換用です。

    ITAD2（タイプ2）は、インテリジェントタワーシリーズIT□SA2取付用です。

    仕様書 取 説 外形図
    取付変換アダプタ ITAD
    取付イメージ
    取付変換アダプタ タイプ1

    取付変換アダプタ タイプ2

    ・台座は付属しません

■ 関連機器
  • セキュリティゲートウェイ SG6

    セキュア対応ネットワーク変換器

    セキュリティゲートウェイ
    形式：SG6 CE対応
    仕様書 取 説 外形図

    ●セキュリティゲートウェイを使用すれば、Modbus/TCP、SLMP、HTTPといった通信プロトコルが、TLSによって一般のインターネット回線のまま、相互認証と通信の暗号化に基づいてセキュリティが確保されます。

    ・TLS（Transport Layer Security）：インターネット上でやりとりされるデータの「盗聴」「改ざん」「なりすまし」を防止するための暗号化プロトコル（通信方法）です。

    • ・アクセサリ、関連機器などの価格については仕様書をご覧ください。

機種一覧

920MHz帯無線とは？

920MHz帯無線は、日本で2012年7月から特定小電力無線局と簡易無線局に割り充てられた新しい周波数帯です。920MHz帯無線は、より高い周波数帯を使用する2.4GHz帯や5GHz帯の無線LANや計装用無線ネットワークなどに比べて電波の回折特性に優れ、また、1GHz以下の周波数帯なので雨滴による影響を受けにくい特性があり、高い電波到達と安定した通信品質とを実現しています。920MHz帯無線を使用するくにまるは、送信出力を20mWに抑えているので特定小電力無線局に区分され、無線従事者免許や無線局免許状が不要です。また、モバイル通信のように電気通信事業者に通信費を支払う必要がなく、運用コスト面でも有利な無線です。

マルチホップ無線とは？

マルチホップ無線とは、複数の無線機器間を電波で中継してバケツリレーのようにデータを伝送する通信方式です。マルチホップ無線機器くにまるでは、1台の親機に対し最大100台の子機を接続することができ、メッシュ形のネットワークの中で最大15台の子機を中継した通信ができます。そして、機器間の通信距離は最大1kmであり、右図に示すように自動的に経路を選択して伝送を行うため、障害物に強く、信頼性が高い広域の無線ネットワークを構築できます。また、くにまるは920MHz帯（922.3～928.1MHz）を複数の帯域に分割して通信ができるので、最大14チャネル分の独立した親機／子機のセットを設置して、相互に干渉することなく運用できます。

無線通信モジュールには、沖電気工業（株）製品を採用しており、沖電気工業（株）の920MHz帯マルチホップ無線ユニット「SmartHop®」と接続できます。

マルチホップ無線とは

アプリケーション例

  • エネルギー

    オフィスビルや工場、商業施設の電力、水道、ガスといったユーティリティの見える化や、空調、照明機器の稼働状況の見える化に

  • 社会インフラ

    河川やダムの水位の遠隔監視、老朽化した橋やトンネルなどのインフラの遠隔監視に

  • 製造業

    生産設備などの稼働状況監視や使用履歴の収集に

  • 農業IT化

    温度・湿度・肥料濃度などの環境データを一元管理に
