防爆ボックス
EJBシリーズ
。

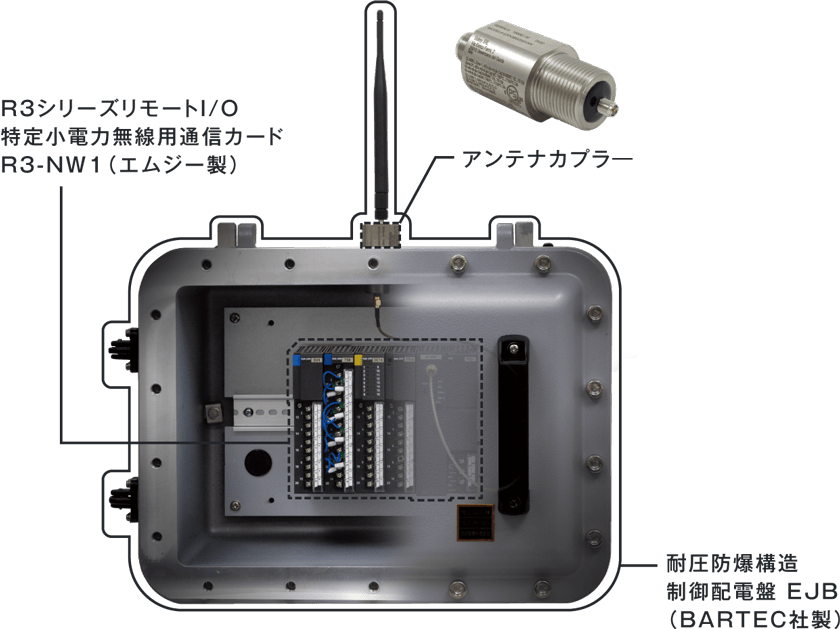

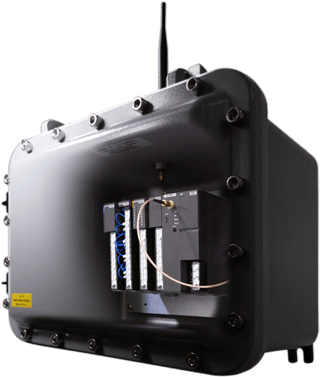

耐圧防爆構造制御配電盤（BARTEC社製） EJBシリーズ
| 防爆マーキング | Ex db IIA or IIB or IIB+H2 T6 or T5 or T4 or T3 Gb Ex db [ia IIA or IIB or IIC Ga] IIA or IIB or IIB+H2 T6 or T5 or T4 or T3 Gb Ex db [ib IIA or IIB or IIC] IIA or IIB or IIB+H2 T6 or T5 or T4 or T3 Gb Ex tb III C T85℃ or T100℃ or T135℃ or T200℃ Db Ex tb [ia Da] IIIC T85℃ or T100℃ or T135℃ or T200℃ Db Ex tb [ib] IIIC T85℃ or T100℃ or T135℃ or T200℃ Db |
|---|---|
| 適合規格 | EN/IEC 60079-0、JNIOSH-TR-46-1 EN/IEC 60079-1、JNIOSH-TR-46-2 EN/IEC 60079-11、JNIOSH-TR-46-6 EN/IEC 60079-31、JNIOSH-TR-46-9 |
| 型式検定 合格番号 |
CML 21JPN11337X |
| その他防爆認証 | INERIS 13 ATEX 0022X IECEx INE 13.0070X |
| 保護等級 | IP66 |
| 使用温度範囲 | ー10～＋40℃（ボックス） （内蔵するR3シリーズはー10～＋55℃） |
| 本体材質 | マリングレード 銅フリー アルミニウム軽合金 |
| 標準塗装 | エポキシ粉体塗装 RAL9006 グレー |
防爆ボックス EJBシリーズ 外形寸法図・重量
・ボックス本体部分のみの寸法
| ボックス | R3ベース | A | B | C | E | F | G | 重量 |
|---|---|---|---|---|---|---|---|---|
| EJB-31 | R3-BS04, 06, 08 |
415 | 315 | 337 | 258 | 294 | 287 | 24.20 |
| EJB-51 | R3-BS10, 12, 14 |
566 | 366 | 388 | 269 | 360 | 333 | 36.10 |
| EJB-61 | R3-BS16 | 670 | 470 | 491 | 373 | 500 | 441 | 68.10 |
（単位：mm、kg）
防爆アンテナカプラー（SOLEXY社製） UXシリーズ
| 防爆マーキング | Ex db mb [ia Ga] IIA/IIB/IIC T6...T5 Gb Ex mb tb [ia Da] IIIC T80...100℃ Db |
|---|---|
| 型式検定合格番号 | CML 23JPN1169X |
| その他防爆認証 | TÜV CY 18ATEX 0206158X IECEx MSC 19.0001X |
| 筐体材質 | SUS303 |
多チャネル組合せ自由形リモートI/O R3シリーズ

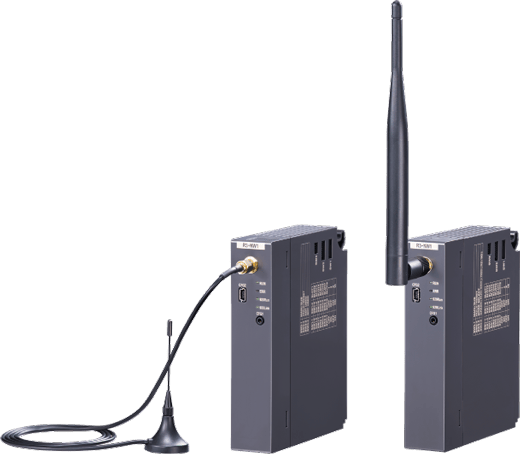

特定小電力無線用通信カード（子機）
形式：R3-NW1
- 取付環境に応じて、スリーブアンテナまたはルーフトップアンテナをお選びいただけます。

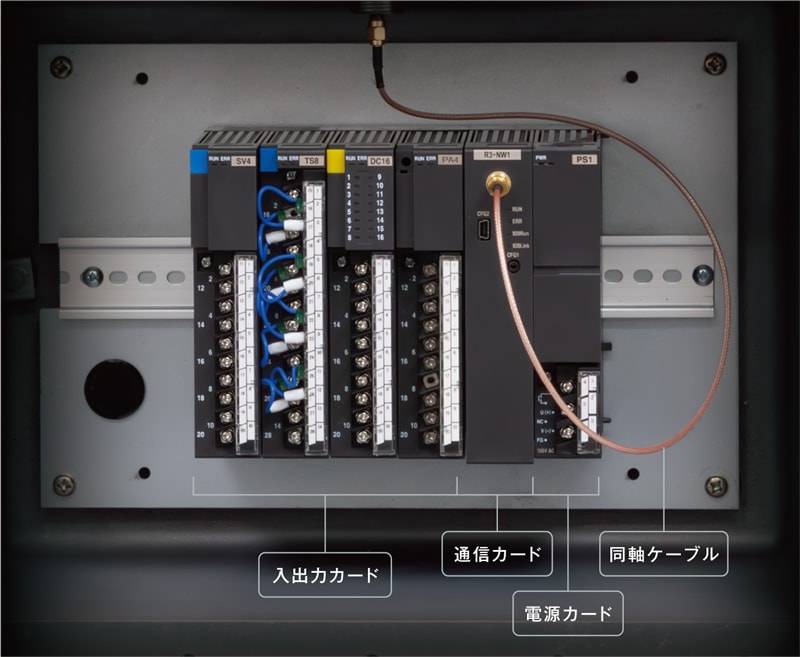

- 通信カード、電源カードと必要な数の入出力カードを組合わせ、ベースに取付けて使用します。
- 少点数から多点数までの入出力に柔軟に対応できます。
- 対応センサの種類が豊富です。
直流入力カード
24機種
センサ入力カード
20機種
電力用入力カード
16機種
アナログ出力カード
7機種
パルス入出力カード
13機種
警報カード
7機種
接点入出力カード
29機種
など
-

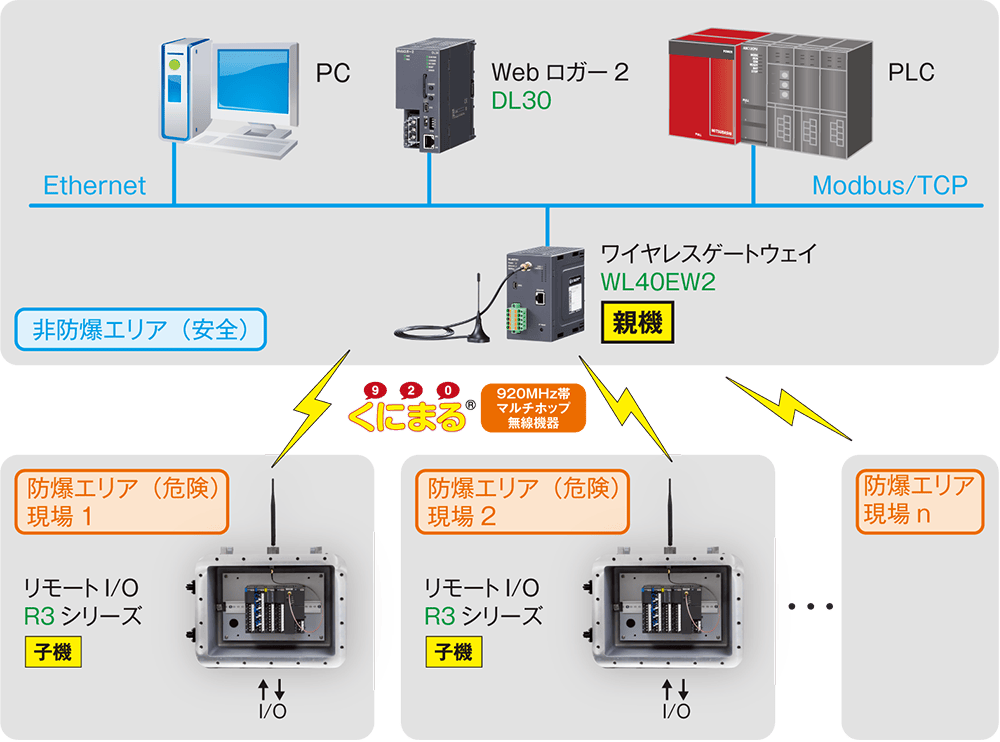

システム構成例
（クリックで拡大）
-
920MHz帯特定小電力無線の特長

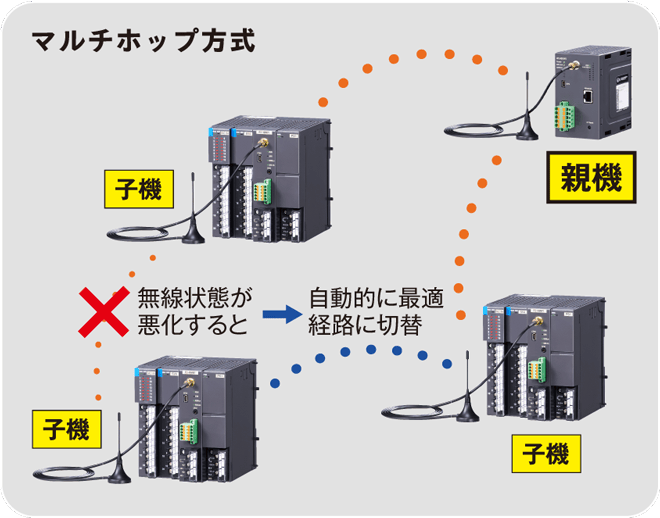

回折性が高く障害物に強い周波数帯信頼性の高いマルチホップ方式長距離 見通し1km免許申請は不要通信の配線工事が不要
