4点指示形 電力マルチメータ 54A

JIS110角 パネル埋込形 電力マルチメータ 54A

電力マルチメータ 54A
ループテスト出力付!
440V 直入力!VT不要で経済的

4点の警報出力が設定できます!

  • 警報出力4点の110角パネル埋込形電力マルチメータです。
  • 電力系統の1回路を接続するだけで、潮流演算、4象限演算、高調波を含む交流諸量の計測が行えます。
  • 各種パラメータは前面スイッチまたはPCを用いたコンフィギュレータで設定できます。
  • 表示項目は自由に設定できます。
  • テスト出力機能が付きました。
4点指示形 電力マルチメータ 警報出力4点
形  式:54A 基本価格:99,000円
IP52
出荷時無料設定

電力マルチメータ 54Aの詳細

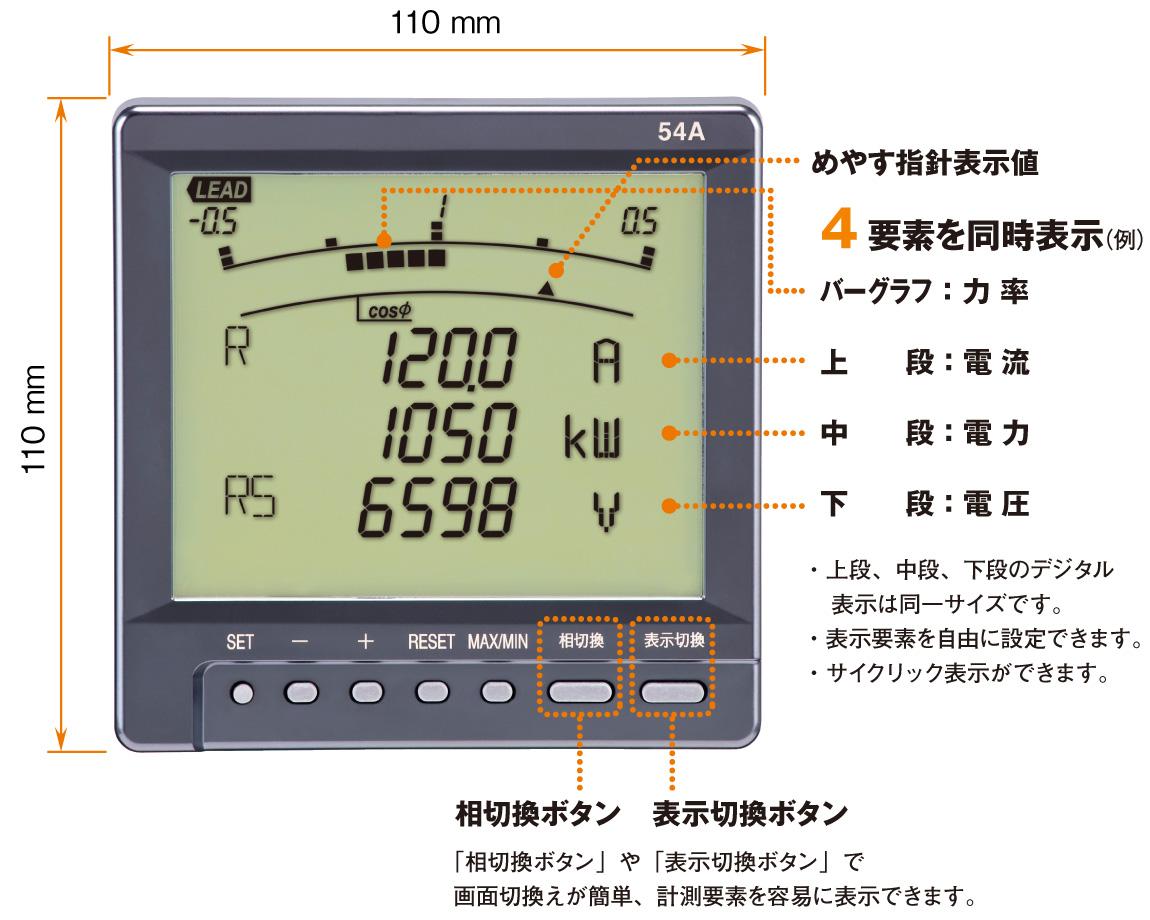

電力マルチメータ 54A 前面パネル部
電力マルチメータ 54A 側面/背面
  • 見やすい前面パネル

    高信頼性・高輝度バックライト

    明るいだけでなく信頼性の高いバックライトを採用、明るさも5段階で調整でき、自動消灯モードも設定できます。

    防水対策

    前面パネル部は防滴Ⅱ形(保護等級IP52)の認定を受けています。

  • 便利になった設定方法

    54Aコンフィギュレータソフトウェア(形式:54ACFG)を使用してPCから設定できます。設定する台数が多いときなどに便利です。設定確認メニューが追加され、思わぬ設定ミスを防止できます(ソフトウェアは当社Webサイトから無料でダウンロードできます)。

    便利になった設定方法
  • 便利なテストメニューがあります

    液晶表示部にテスト画面を呼び出して①~②の操作をします。

    ① 誤結線判別サポート表示

    電圧と電流の各位相角や電力値・電圧値・電流値を元に誤配線箇所の判別サポート表示を行います。

    ② 警報のループテスト出力

    “RESET”ボタンの長押しで、表示とともに警報のON・OFFが切換ります。

  • 便利な機能の数々 1

    ■ 警報発生時の動作

    警報ONディレー

    警報発令条件が一定時間以上続いた場合に警報を発生します。

    警報ラッチ

    警報発令条件から外れたときに自動解除するか、手動解除選択できます。

    警報時バックまで保持するかをライト

    警報発生時、バックライトを点滅することができます。

    ■ モータ始動電流ディレー

    モータの電流監視を行う場合に、モータ始動時の突入電流を警報と最大値更新から除外できます。モータの電流がしきい値を超えてからディレー時間内は電流の警報出力と最大値更新を停止します。

    モータ始動電流ディレー
    ■ 特殊一次電圧(電流)に対応しました。

    一次電圧(電流)を750kV(30kA)以下ならお客様の自由に設定していただけます。

    ■ 接点入力機能

    2点の外部スイッチ(Y1、Y2)を割当てることで遮断器の開閉信号や過電流継電器の警報信号を入力し、接点の状態表示を行えます。

  • 便利な機能の数々 2

    ■ ダイレクトに440V ACを接続できます。

    入力が440V ACでも、ダイレクトに接続できるため、VTは不要です。

    ダイレクトに440V ACを接続できます。

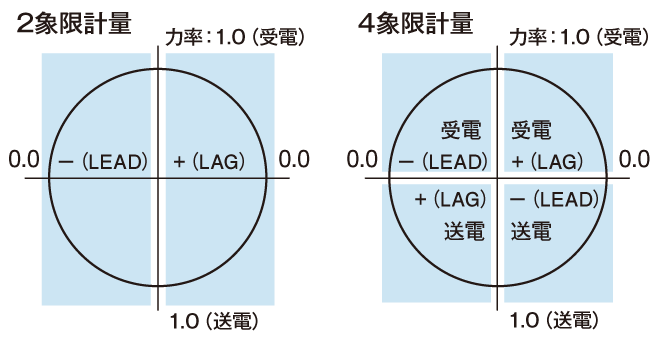

    ■ コンデンサ盤への対応

    無効電力量の計量は設定で2象限計量と4象限計量のいずれかを選択できます。

    コンデンサ盤への対応
    ■ 運転時間の表示

    電流が流れている積算時間を表示します。

    ■ CO2排出量表示

    受電電力量をCO2排出量に換算して表示します。
