リモートI/O用 HUBユニット、分岐スレーブ

リモートI/O用
HUBユニット、分岐スレーブ

シリーズラインナップに戻る

HUBユニットは、通信ケーブルの分岐配線や総延長を伸ばすためのユニットです。HLS用とCUnet用を用意しています。
分岐スレーブは、ディジーチェーン接続と分岐接続の組合せによるEtherCATのフレキシブルな配線を実現できます。

HLS用とCUnet用、EtherCAT用をご用意しています。
ポート数は3ポートまたは7ポート（HLS用、CUnet用）、4ポートまたは8ポート（EtherCAT用）です。
HUBユニット（形式：JC-HL）はFLEX NETWORKにも対応しています。

「HLS」は、株式会社ステップテクニカのHi-speed Link Systemを表します。

・各種規格について

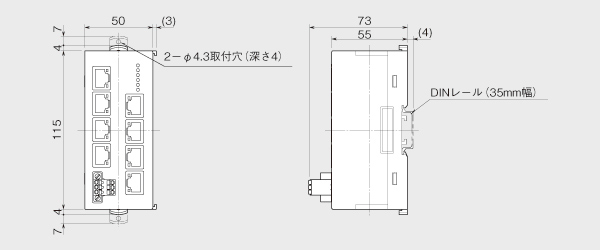

機種一覧
カタログ解説

通信ネットワークの種類

システム構成例（HLS用）

システム構成例

・マスタユニットとHUBユニット間、HUBユニットとHUBユニット間、HUBユニットとスレーブユニット間の最大通信距離は、12Mbps時100m、6Mbps時200m、3Mbps時300mとなります。
・HLS0A／HLS0Bは必ず上位側と接続してください。
・両端となるユニットは、必ず終端抵抗を有効にしてください。HUBユニットの支線側は終端抵抗が内蔵されています。
