超薄形変換器 M6シリーズ

シリーズラインナップに戻る

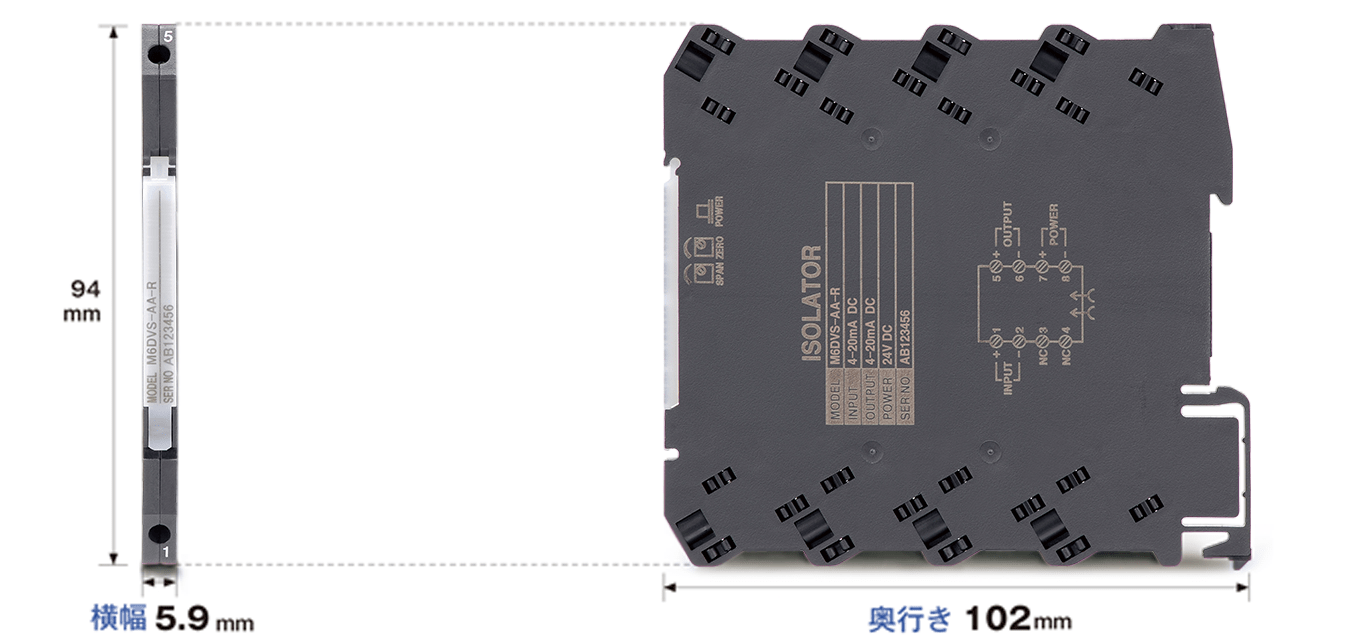

横幅の狭いスリム形変換器 超薄形変換器 M6シリーズ

・写真はユーロ端子接続形M6Dシリーズです

省スペース・省エネ・省配線でトータルコストの削減に貢献します。

多連取付ベースと電源カードをご用意
電源カードと多連取付ベースを使えば、一括給電できるため、配線作業を効率化できます。

多連取付ベースと電源カードをご用意

最薄5.9ミリの薄形カード構造の変換器、多連専用ベースを使えば容易に高密度実装が実現します。
接続端子別に3シリーズをご用意しました。

端子別に3シリーズご用意しました。

スプリング式端子形、ねじ端子形、ユーロ端子形の3タイプ

ループテスト出力付
入力信号がなくても模擬信号を出力し、動作テストができます(PCスペック形のみ)。

出荷時無料設定

CE対応 UL規格

・機種により仕様、外形、規格が異なります。

・各種規格について
省スペース構造 3ポート絶縁 AC電源またはDC電源

スプリング式端子形 M6Sシリーズ
機種一覧
カタログ

ねじ端子形 M6Nシリーズ
機種一覧
カタログ

ユーロ端子形 M6Dシリーズ
機種一覧
カタログ

  • 超薄形構造
    超薄形構造

    (クリックで拡大)

  • 絶縁と供給電源

    3ポート絶縁
    耐電圧2000V AC 1分間

    交流電源:100~240V AC
    直流電源:24V DC

    *機種により仕様が異なる場合があります。詳しくは仕様書でご確認ください。
    絶縁と供給電源
  • この薄さで交流電源に対応しました。
    強化絶縁素材の採用により耐圧に優れたトランスの薄形化に成功しました。
    CEマーキングに適合しています。
    交流電源 100~240V AC 47~66Hz
    許容範囲 90~264V AC
    絶縁抵抗 入力-出力-電源間
    100MΩ以上/500V DC
    耐電圧 入力-出力-電源-大地間
    2000V AC 1分間
    新開発 超薄形・高耐圧トランス

    交流電源対応機種一覧

    アイソレータ
    M6SYVM6NYVM6DYV
    直流入力変換器 (アナログ形)
    M6SVSM6NVSM6DVS
    PCスペック形 ユニバーサル入力変換器
    M6SXUM6NXUM6DXU
    ・直流入力
    ・熱電対入力
    ・測温抵抗体入力
    ・ポテンショメータ入力
  • 多連取付けベースで最大47台の高密度実装が実現します。
    変換器へ電源を一括供給できる多連取付ベースです。
    供給電源は電源カードから供給され最大47台(取付ベース6台使用)接続できます。
    多連取付けベース
    多連取付ベース
    M6SBSM6NBSM6DBS
    8スロット用
    8スロット増設用
    電源カード
    直流電源カード
    M6SPS1M6NPS1M6DPS1
    2重化 直流電源カード
    M6SPS2M6NPS2M6DPS2
    交流電源カード
    M6-PSM
  • 制御盤の小形化・盤の面数削減

    16台*1並べても 9.5cm以下消費電力もわずか 7.2W*2

    *1. M6D、M6Sの場合
    *2. アイソレータ(M6□YV)の場合

    制御盤の小形化・盤の面数削減
  • 許容負荷抵抗は余裕の550Ωです。
    M6シリーズの電流出力は、許容負荷抵抗が550Ω(4~20mA DC時)とパワフル設計です。
    超薄形でありながら、受信抵抗(250Ω)が2つ直列に接続されても余裕で出力できます。
    許容負荷抵抗は余裕の550Ωです
  • スプリング式端子接続形 M6Sシリーズ(横幅5.9mm)
    強力な板ばねで電線と接続するスプリング式の端子台です。
    信頼性の高い2重ばね構造です。
    スプリング式端子接続形 M6Sシリーズ

    (クリックで拡大)

  • ねじ端子接続形 M6Nシリーズ(横幅7.5mm)
    ねじ式端子台で超薄形、省スペースを実現しました。
    セルフアップ式ねじ端子構造です。
    ねじ端子接続形 M6Nシリーズ

    (クリックで拡大)

  • ユーロ端子接続形 M6Dシリーズ(横幅5.9mm)

    ・欧米で一般的なユーロ端子接続形です。

    ユーロ端子接続形 M6Dシリーズ

    (クリックで拡大)

製品仕様

SPEC
機 種
スプリング式端子形 M6Sシリーズ
センサ入力用変換器 電力用変換器 パルス変換器 警報設定器(センサ入力用) 特性変換器 電源カード ベース アクセサリ・関連機器等
ねじ端子形 M6Nシリーズ
センサ入力用変換器 電力用変換器 パルス変換器 警報設定器(センサ入力用) 特性変換器 電源カード ベース アクセサリ・関連機器等
ユーロ端子形 M6Dシリーズ
センサ入力用変換器 電力用変換器 パルス変換器 警報設定器(センサ入力用) 特性変換器 電源カード ベース アクセサリ・関連機器等
共通仕様
構  造
超薄形、カードタイプ
接続方式(入出力部)
M6Sシリーズ…スプリング式端子

M6Nシリーズ…M3ねじ端子(締付トルク 0.5N・m)

M6Dシリーズ…ユーロ端子(締付トルク 0.3N・m)
ハウジング材質
難燃性黒色樹脂
アイソレーション
3ポート絶縁(入力-出力-電源間)

4ポート絶縁(入力-第1出力-第2出力-電源間)
供給電源

・交流電源
100~240V AC
・直流電源
24V DC
取  付
ベースまたはDINレール取付
質  量
約60g、約65g

*機種により仕様が異なります。詳しくは仕様書でご確認ください。
