パソコンと接続する場合

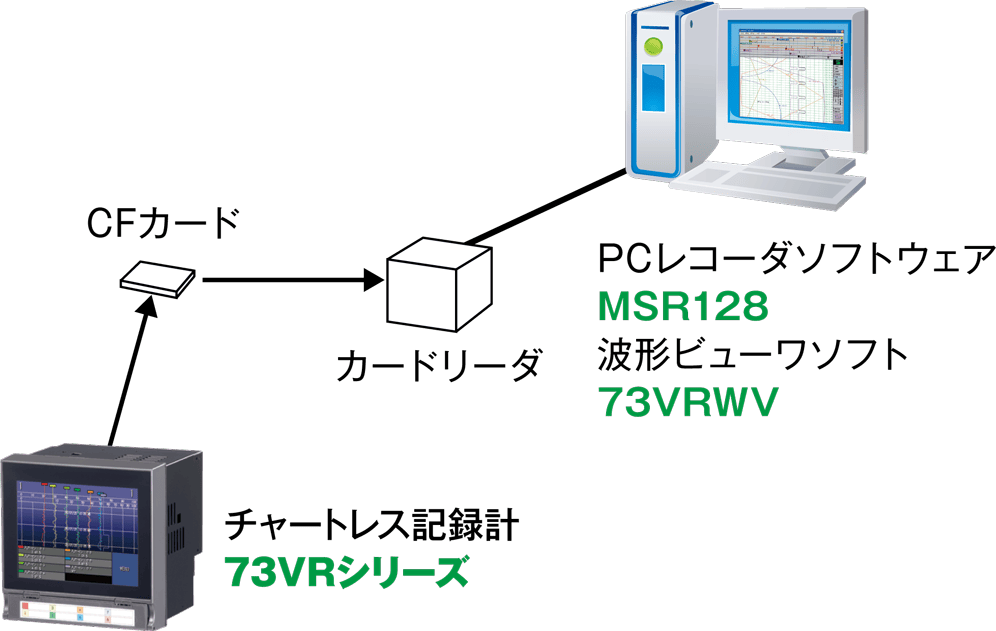

• CFカードからデータを読込む場合



• Ethernet通信の場合



1GBのCFカードへの保存時間

• 73VRの場合1100

  収録周期	保存時間
  	8ch 入力時	16ch 入力時	32ch 入力時	64ch 入力時	128ch 入力時
  0.1秒	約27日 16時間	約15日 8時間	約8日 8時間	約4日 8時間	－
  0.5秒	約138日	約77日	約40日	約20日 16時間	約14日
  1秒	約277日	約154日	約81日 16時間	約42日	約28日 8時間
  10秒	約7年222日	約4年83日	約2年86日	約1年55日	約213日
  1分	＊	＊	＊	約6年335日	約3年172日

  ＊. 保存時間が10年以上になるもの。　ー：未対応

• 73VR2100の場合

  収録周期	保存時間
  	2ch 入力時	4ch 入力時	6ch 入力時	8ch 入力時	10ch 入力時	12ch 入力時
  0.1秒	約71日	約46日	約35日	約27日	約22日	約19日
  0.5秒	約355日	約231日	約178日	約141日	約113日	約97日
  1秒	約1年 351日	約1年 97日	約357日	約273日	約227日	約195日
  10秒	＊	＊	約9年 219日	約7年 176日	約6年 86日	約5年 126日
  1分	＊	＊	＊	＊	＊	＊

  ＊. 保存時間が10年以上になるもの。

• 73VR3100の場合

  収録周期	保存時間
  	4ch 入力時	8ch 入力時	16ch 入力時	32ch 入力時	64ch 入力時
  20ミリ秒	約9日	約5日 8時間	約3日	－	－
  0.1秒	約46日	約27日 16時間	約15日 8時間	－	－
  0.5秒	約231日	約138日	約77日	約40日	約20日 16時間
  1秒	約1年 97日	約277日	約154日	約81日 16時間	約42日
  10秒	＊	約7年 222日	約4年 83日	約2年 86日	約1年 55日
  1分	＊	＊	＊	＊	約6年 335日

  ＊. 保存時間が10年以上になるもの。　ー：未対応 注1）保存時間は計算値であって、保証するものではありません。 注2）1チャネルの1収録データサイズは4バイトで計算しています。 注3）1年間は365日で計算しています。

付属ソフトウェア

• 73VR用支援パッケージ（形式：73VRPAC2）の内容（付属品）

  73VR□用ビルダソフト（形式：73VR□BLD）パソコンにてパラメータの設定を行うソフトウェアです。

  73VR用波形ビューワソフト（形式：73VRWV）73VRで収録したデータを表示・解析をするソフトウェアです。

  PCレコーダソフト（形式：MSR128）73VRとEthernet接続により、リアルタイム接続が行えます。

  各種取扱説明書

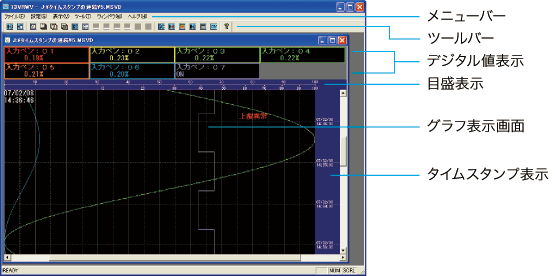

波形ビューワ（形式：73VRWV）

• 波形ビューワ（形式：73VRWV）は簡易解析機能をもったソフトウェアです。 記録したデータをCFカードまたはEthernet通信のFTP転送を使用してパソコンに取込むことができます。



• 複数の記録データを重ねて表示



  記録したデータを1画面に3ファイルまで重ねて表示できます。同じ様なイベントを見比べるときに有効です。

• 複数のウィンドウを並べて表示



  複数の画面を最大8画面まで並べて表示できます。それぞれの画面サイズは自由に変更できます。

• アラーム・コメント履歴画面



  アラームやコメント履歴情報を表示します。条件検索機能やCSVファイル出力機能も付いています。

• 各種検索機能



  アラーム検索、コメント検索、アナログ検索、デジタル検索、パターン検索があります。条件を満たすデータまでジャンプします。

• CSVファイル出力



  記録データをEXCELなどで読み込めるCSV形式のファイルに変換し出力します。

• 画面をビットマップに書出す



  表示画面をビットマップ（BMP）形式で出力できます。レポート作成に便利です。
