ロードセルインタフェース機器のご紹介

エムジーでは、ロードセルと併せお客様の用途（アプリケーション）に応じた各種ロードセルインタフェース機器を豊富にご用意しています。
ここでは、ロードセルインタフェース機器を使ったアプリケーション事例をいくつかご紹介します。

ロードセル用リモートI/O

高速なネットワーク通信で高速フィードバックループを構築できます。
通信部、電源部、入出力部が一体となった手のひらサイズの経済的なリモートI/Oです。

ロール・ツー・ロール制御の例

絶縁2点、メッセージ通信設定コマンド対応ロードセル入力ユニット

形式R7G4HML3-6-LC2A
基本価格：98,000円〜

絶縁2点、モニタ出力付、ねじ端子台ロードセル入力ユニット

形式R7I4DCIE-LC2-9
基本価格：98,000円〜

絶縁2点、モニタ出力付ロードセル入力ユニット

形式R7HL-LC2
基本価格：98,000円〜

絶縁2点、モニタ出力付ロードセル入力ユニット

形式R7ML-LC2
基本価格：98,000円〜

ロードセル信号をPLCで読込むシステム例

絶縁2点 ロードセル入力カード

形式R3-LC2
基本価格：100,000円〜

R3シリーズは、通信カード、電源カード、豊富な種類の入出力カードを組合せて構成するリモートI/Oです。通信カードの2重化、2系統化、電源カードの2重化、2系統化など、故障対策や停電対策に対応します。

ロードセル用コントローラ・表示器

ホッパーから定量排出する場合の例

ウェイングインジケータ
形式W100

基本価格：200,000円〜

ウェイングインジケータは、液体、粉体などを正確かつ安定的に一定量を取出すことを繰返す切出制御のために、必要な機能を備えた表示器です。

• 計量方法：投入、排出から選択できます。
• 制御方法：単純比較制御、シーケンス制御から選択できます。
• 計量安定に関する機能：デジタルローパスフィルタ、移動平均、安定検出、安定時フィルタを選択・設定できます。

クレーン貨物荷重表示の例

デジタルパネルメータ
4 1/2桁、ロードセル入力
形式47LLC

基本価格：33,000円〜

荷物が安定しないと表示も安定しません。これを抑えるのが移動平均演算機能です。
さらに、接点出力を選択すれば重量オーバーの際に警報を出力できます。

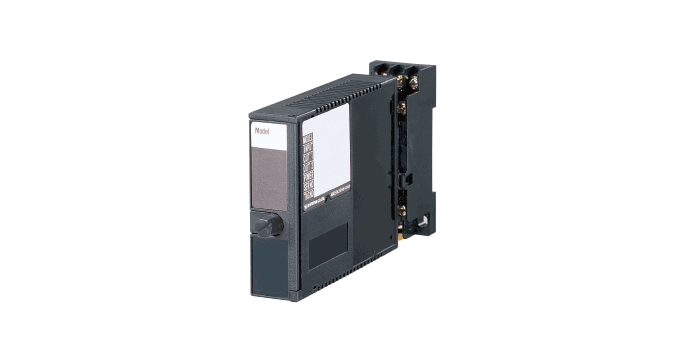

ロードセル用変換器・避雷器

事例1 飼料タンク監視の例

家畜の種類によって飼料の重量が変更になる場合でも、簡単に設定を変更できます。また現場で重量を数値で確認できます。

事例2 記録計用計量信号をPLCで利用する例

絶縁2出力変換器（形式：W5LCS）を使えば、従来記録計に入力されていた信号を絶縁してPLC用に安全に取出すことができます。

事例3 ボトル充填機の重量計測の例

高速でボトルに飲料を満たすボトル充填機は、飲料の重量を一つひとつ高速で正確に計測する必要があります。超高速形ロードセル変換器は、ロードセルの微妙な変化も高速で正確に変換します。

事例4 コンビナートでの材料重量計測の例

湾岸のコンビナートなどは広大な敷地をもち、計測現場と中央制御室が遠く離れている場合が多くあります。リモートセンシング付ロードセル変換器なら導線抵抗の影響を受けずに測定できるため遠く離れていても正確な測定を行えます。

事例5 製品の重量判定装置の例

4点警報出力で、製品の重量判定を行えます。PLCの前段で、PLCのラダーを変更することなく、警報出力値を変更できます。

事例6 大型パネル表示の例

大型表示パネルとコネクタで一括接続できます。

事例7 ガスタンク重量計測の例

現場で電源のとれないことが多いタンクヤードなどの場合、個別電源を必要としない2線式変換器を使用してタンクの重量を伝送します。
（＊1）詳しくは当社Webサイトをご覧ください。

事例8 既設トラックスケールの誘導雷対策の例

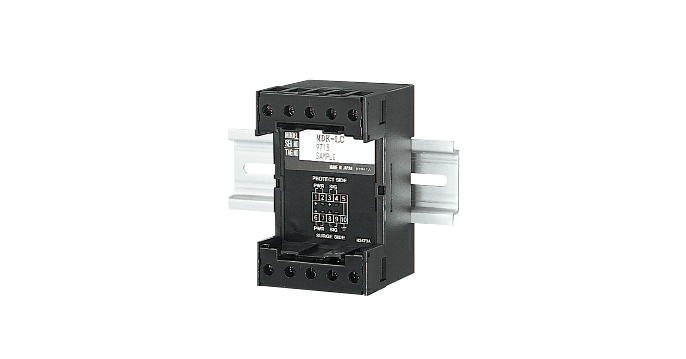

ロードセル用避雷器（形式：MD7LC）は幅7ミリの薄形のため、既設のトラックスケールのキャビネットにある隙間に設置できます。
