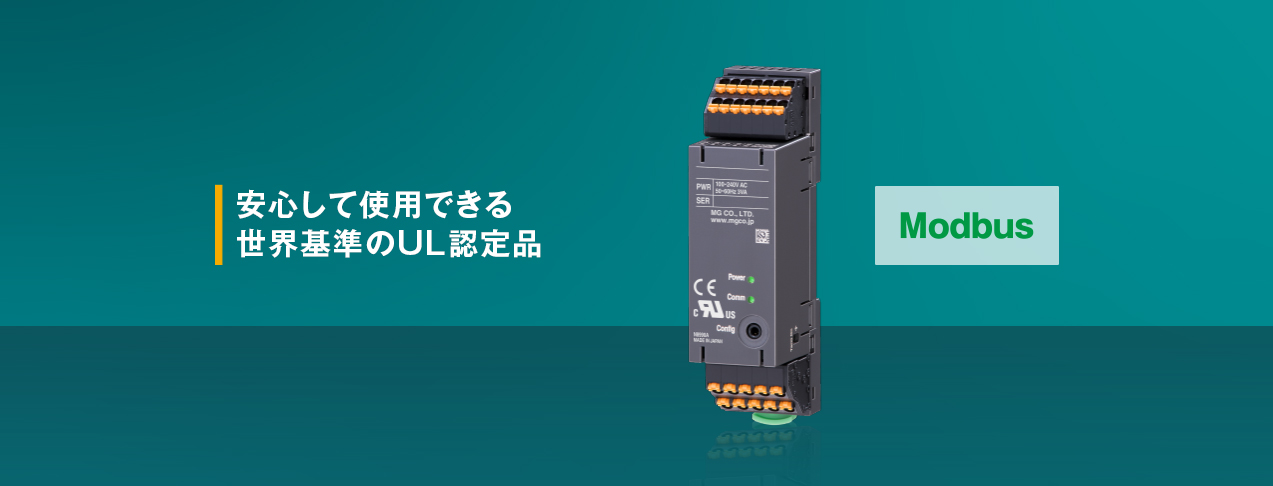

Products Review 既存設備に手軽に後付けできる 電力マルチ変換器にUL認定品が登場！
環境負荷低減（SDGs）とデータ活用（DX）への関心が高まる中、電力量やCO2排出量の計測においてご好評をいただいている電力マルチ変換器のラインアップに、UL認定品（形式：M50XWTU-U）が加わりました。
UL認定品とは、アメリカのUL（Underwriters Laboratories）が定める安全規格に適合し、認証を受けた製品を指します。UL規格は、電気機器やその他の製品の安全性を評価し、認証するもので、世界的に普及した安全規格です。
電力マルチ変換器（PCスペック形）

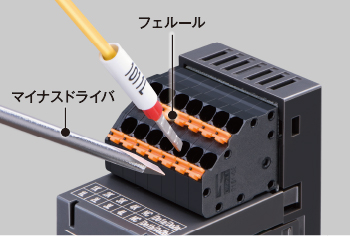

接続が簡単なスプリング式端子台
端子台は、接続が簡単なスプリング式を採用しました。電線サイズは1.5mm2まで接続できますので単線やフェルールはもちろん、より線も接続できます。

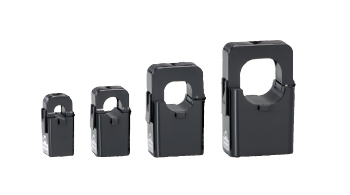

M50XWTU-U専用のクランプ式交流電流センサ CLSE-U 新製品
取付が容易なナイロンスプリング・ワンタッチクランプ形のセンサです。
5A､50A､100A､200A､400A､600Aに対応しています。
| 形式 | CLSE-U-R5 | LSE-U-05C | CLSE-U-10 | CLSE-U-20 | CLSE-U-40 | CLSE-U-60 |
|---|---|---|---|---|---|---|
| 適用電線径 | Φ0.8～10 | Φ2.5～10 | Φ5～16 | Φ8～24 | Φ12.5～36 | Φ17～36 |
| 動作入力範囲 | 5A以下 | 50A以下 | 100A以下 | 200A以下 | 400A以下 | 600A以下 |
・価格については仕様書をご覧ください。
5機種の電力マルチ変換器をラインアップ！お客様のニーズに合わせてお選びいただけます。

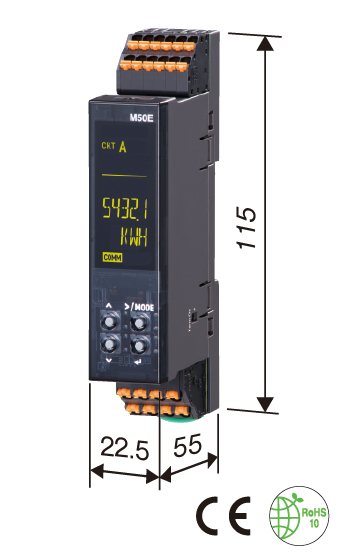

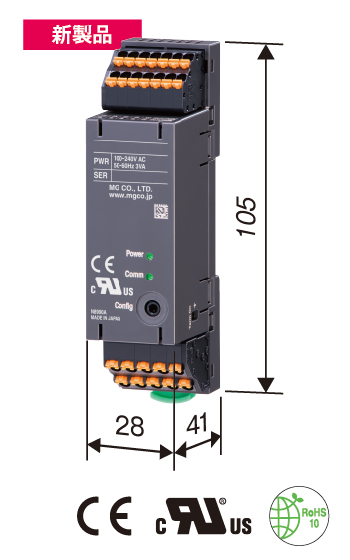

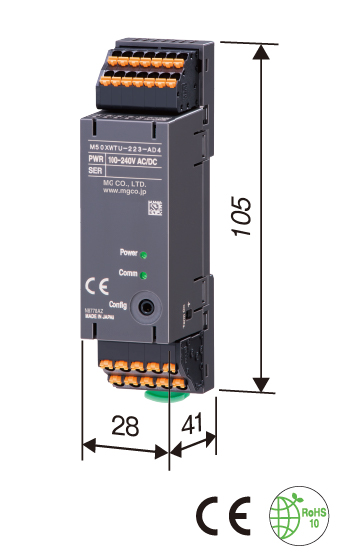

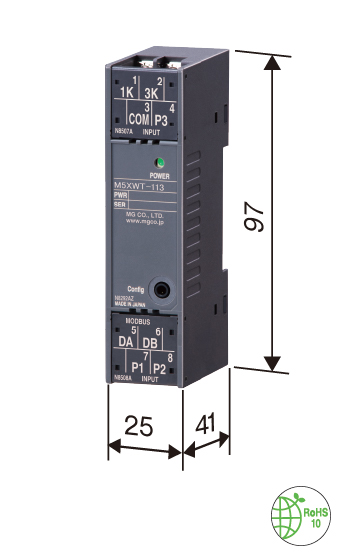

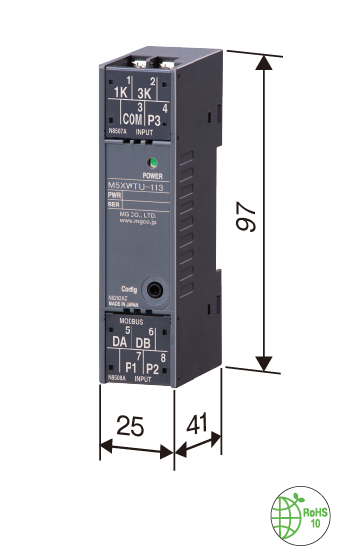

| 外観 （単位：mm） |
|
|
|
|
|
|---|---|---|---|---|---|
| 形式 | M50EXWTU | M50XWTU-U | M50XWTU | M5XWTU | M5XWT |
| 基本価格 | 55,000円〜 | 59,000円〜 | 42,000円〜 | 35,000円〜 | 22,000円〜 |
| 外部インタフェース | Modbus通信 | ||||
| 計測項目 | CO2排出量（電力量換算値） | ー | ー | ||
| 電力測定値290要素 （三相3線式の場合） |
電力測定値290要素 （三相3線式の場合） |
電力測定値104要素 （三相3線式の場合。高調波を除く） |
|||
| 入力仕様 | 最大直入力480V AC | 最大直入力240V AC | 最大直入力480V AC | 最大直入力240V AC | |
| 出力仕様 | Modbus通信、各種電力量パルス2点 | Modbus通信、アナログ出力、 各種電力量パルス／警報出力から、 いずれか一つを選択 |
Modbus通信 | ||
| 種類 | 単相2線式、単相3線式、三相3線式、三相4線式 | ||||
| 表示器 | 有機EL | ー | |||
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
電力マルチ変換器の主な特長

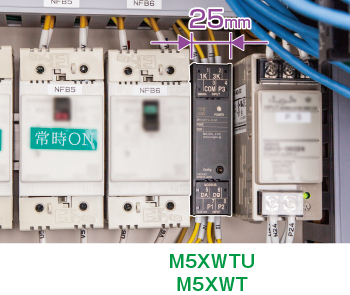

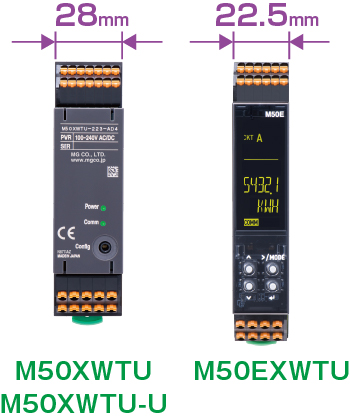

コンパクトサイズ
電力マルチ変換器は、横幅22.5〜28mm、高さ97〜115mm、奥行き41mm（M50EXWTUは55mm）のコンパクトサイズです。JIS協約形寸法の機器と並べてブレーカボックスや壁掛け盤にも取付けられます（＊1）。
（＊1） M50XWTU-Uは除きます。M50XWTU-Uは施設内に設置された運転中の配電盤、分電盤、制御盤への設置並びに後付けすることはできません。詳しくは取扱説明書をご覧ください。

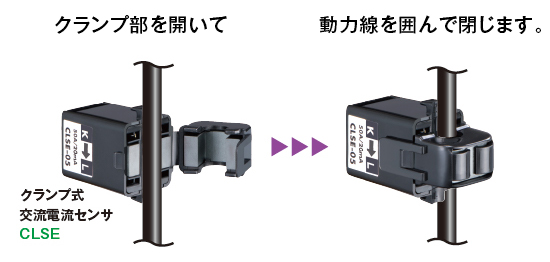

クランプ式交流電流センサを簡単取付
電流入力は、動力線にクランプ式交流電流センサ（形式：CLSE）（＊2）をワンタッチで取付けるだけでよく、開線工事は不要です。さらに、M5XWTUとM5XWTは、変換器の駆動電力は電圧入力から取るため、電源配線も不要です。
（＊2） M50XWTU-Uは、専用のクランプ式交流電流センサ（形式：CLSE-U）をご使用ください。

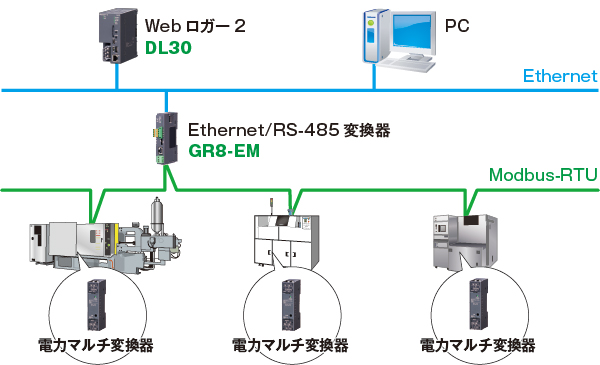

Modbus通信機能を搭載
Modbus通信に標準対応していますので、PLCやロガーでの電力集中監視に便利です。ツイストペア線を渡り配線で延長するだけで計測ポイントを増設できます。さらに、アナログ信号、各種電力量パルスもしくは警報接点も選べます（＊3）ので、PLCやDCSの入力カードへの取込みも簡単です。
（＊3） M5XWTUの場合。M5XWTはModbus通信のみ、M50EXWTU・M50XWTU・M50XWTU-UはModbus通信、各種電力量パルスが出力できます。

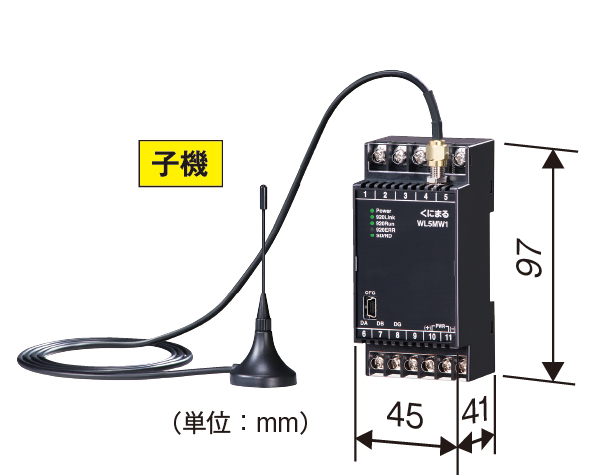

920MHz帯マルチホップ無線機器 くにまるシリーズを使用すれば、電力マルチ変換器のModbus通信を無線で伝送することができます。
くにまるシリーズ
□ Modbus-RTUの通信プロトコルを無線化してModbusのリモートI/Oと接続できます。
□ 端子台形状のため、機側盤やブレーカボックスなど、奥行きが浅い盤にも取付けられます。

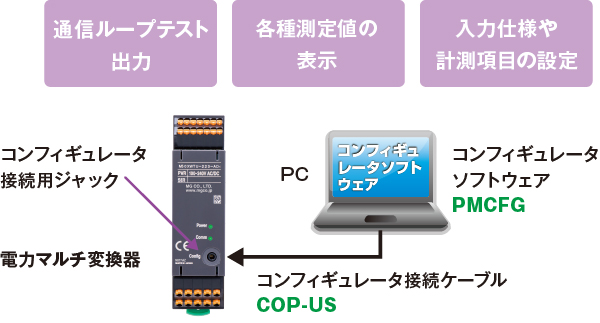

無料のコンフィギュレータソフトウェアをご用意
無料のコンフィギュレータソフトウェア（形式：PMCFG）は、電力マルチ変換器をPCに接続して測定値を表示したり、各種パラメータを自由に設定できます。
・PMCFGは、当社Webサイトから無料でダウンロードできます。
・アクセサリ、関連機器などの価格については仕様書をご覧ください。

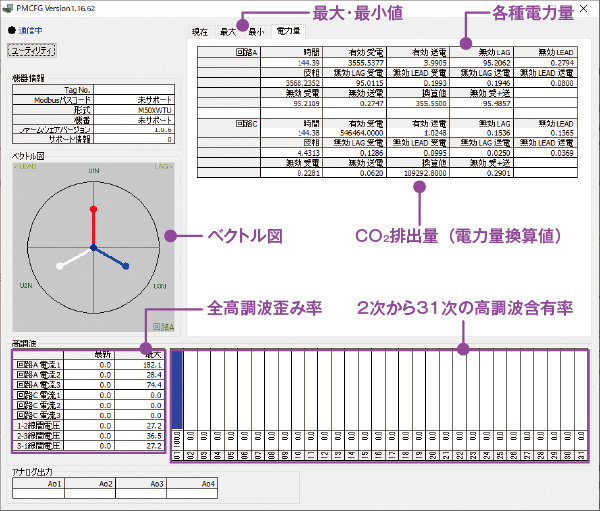

□ コンフィギュレータソフトウェア（形式：PMCFG）のモニタ画面例
・M50XWTUのモニタ画面です。

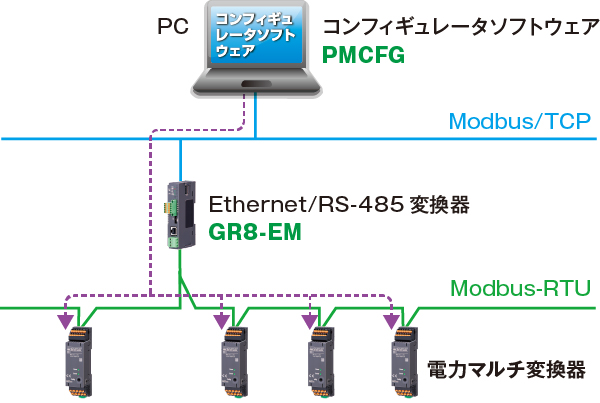

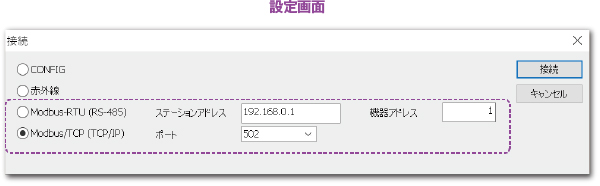

便利な機能！Modbus通信からでも設定できます。
あらかじめコンフィギュレータソフトウェア（形式：PMCFG）から電力マルチ変換器に機器アドレスを設定することで、LAN上のPCからModbus通信経由で遠隔設定ができます。
