無線LAN表示灯

IT□SW1／IT□SW2／IT□SW4シリーズ、IT60W1

■無線LANターミナルとして設備や装置の稼働状況や測定値を送受信できます！

■アクセスポイント機能付、IEEE802.11a/b/g/n準拠、2.4GHz帯、5GHz帯、MIMO方式2×2対応の無線LAN表示灯（形式：IT□SW4）をラインアップしました。

	パトレイバーミニ			パトレイバー
	小形、直径40mm 1～5段ランプ	小形、直径50mm 1～5段ランプ	小形、直径60mm 1～5段ランプ	直径60mm 4段ランプ
Modbus/TCP用無線LAN対応タイプ基本価格はこちらをご覧ください。
IEEE802.11b/g/n 準拠ブリッジ機能無線LAN表示灯	IT40SW1 仕様書取　説外形図	IT50SW1 仕様書取　説外形図	IT60SW1 仕様書取　説外形図	IT60W1^＊2 仕様書取　説外形図
IEEE802.11b/g/n 準拠アクセスポイント機能付無線LAN表示灯	IT40SW2 仕様書取　説外形図	IT50SW2 仕様書取　説外形図	IT60SW2 仕様書取　説外形図
IEEE802.11a/b/g/n 準拠アクセスポイント機能付無線LAN表示灯^＊1	IT40SW4 仕様書取　説外形図	IT50SW4 仕様書取　説外形図	IT60SW4 仕様書取　説外形図

＊1. IT□SW4はIEEE802.11a/b/g/nに対応し、2.4GHz帯と5GHz帯が使用できます。
MIMO方式2×2に対応（アンテナは両側に2本搭載）し、通信速度が上がります。形状はお断りなく変わる場合があります。

＊2. IEEE802.11b/g準拠。

・仕様により加算価格があります。詳しくは仕様書をご覧ください。

アプリケーション

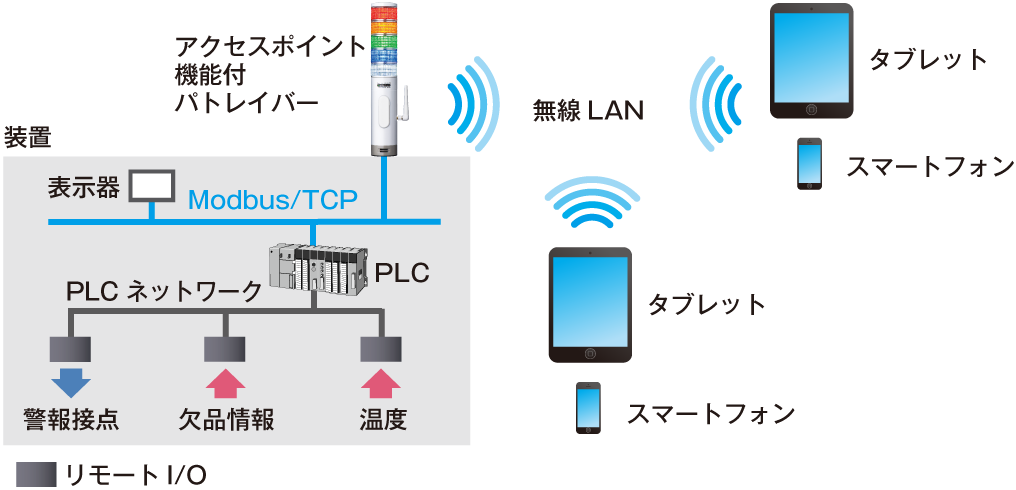

パトレイバーとモバイル機器を利用して、
装置の監視・操作を離れたところから実行できます。

製造装置に、遠隔操作機能や異常通報機能が備わっているPLCやパネル形コンピュータを使用している場合、パトレイバーとモバイル機器を利用すれば、装置から離れたところからでも、スマートフォンやタブレットの画面を見ながら操作したり、異常状況を確認することができます（モバイル機器に情報を送受信するには特別なアプリケーション（お客様ご用意）が必要です）。

PLC（マスタ）と複数の装置間で、各種データを送受信できます。

PLCやパソコンなどのマスタがあるアクセスポイントから複数の装置との無線LAN通信が行えます。装置の表示灯の情報のほか消費電力や温度などの各装置の計測値を各種リモートI/Oを経由して無線LANで送受信できます。

ネットワークカメラを使った、生産装置のリアルタイム監視が行えます。

アクセスポイント機能付パトレイバー（形式：IT□SW4）は、MIMO方式2×2^＊3対応により高速なデータ通信ができ、生産装置のデータ収集と同時にネットワークカメラを使った動画による現場のリアルタイム監視がスムーズに行えます。

＊3. MIMO（マイモ）は、Multi-Input Multi-Outputの頭文字をとったもので、「複数入力・複数出力」という意味です。MIMO方式2×2は、送信機側で2本のアンテナを使ってそれぞれ異なるデータを送信し、受信側でも2本のアンテナを使って同時にデータ受信することで通信を高速化します。

接　続

警報ランプの点灯／消灯やブザーオン／オフは、Modbus/TCP通信または外部接点で行います。

外形寸法図（単位：mm）

パトレイバーミニ	形式：IT□SW1 形式：IT□SW2
パトレイバーミニ	形式：IT□SW4
パトレイバー	形式：IT60W1
取付ポール IT40S、IT50S、IT60S用の取付け用ポールです。	形式：ITPL 円形台座取付けタイプ仕様書取　説外形図
取付ポール IT40S、IT50S、IT60S用の取付け用ポールです。	形式：ITPL L字金具取付けタイプ仕様書取　説外形図
延長LANケーブル取付ポール（形式：ITPL）使用時の延長用LANケーブルです。	形式：ITCA 仕様書外形図	長さ：1m
取付変換アダプタ	形式：ITAD タイプ1 仕様書取　説外形図	（カメラマウント用クリップ、卓上三脚はお客様ご用意）
