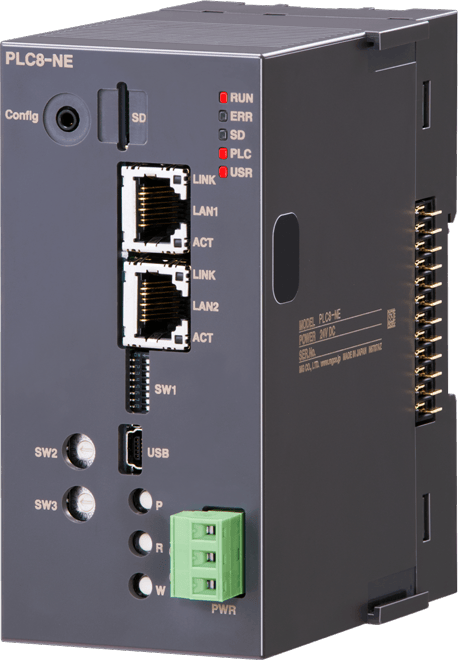

PLC8シリーズ PLC

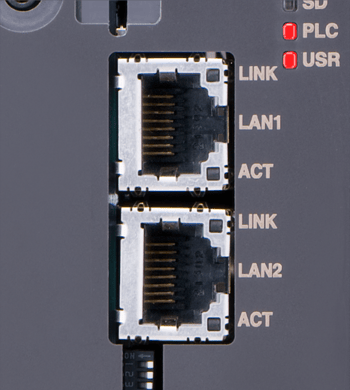

2つのEthernetポートを標準搭載
各種オープンネットワーク用プロトコルに対応し、複数選択できるので、異なるプロトコルのコンバートもできます。
異なるプロトコルのコンバートもできます
- CODESYS EtherCAT Master＊1、2
- CODESYS EtherNet/IP Scanner, Adapter＊1、2
- CODESYS OPC UA Server, Client, PubSub＊1、2
- CODESYS PROFINET Controller, Device＊1、2
- MODBUS Ethernet Server, Client＊3
＊1. 加算価格があります。詳しくは仕様書をご覧ください。
＊2. PLC追加対応プロトコル：ご注文時に使用するプロトコルをご指定ください。複数プロトコルの指定も可能です。重複するプロトコルは指定できません。
＊3. MODBUS3パッケージは、ソフトウェアダウンロード&アップデート
から無料でダウンロードできます。
開発環境無料！エンジニアのスキルや処理内容に応じて選べるIEC 61131-3準拠の5言語+CODESYS独自拡張の1言語
開発は、プログラミングエディタとHMI（Human Machine Interface）開発環境、オンラインデバッグ機能を統合したCODESYS IDE System（Integrated Development Environment）で行います。
IEC 61131-3準拠の5言語

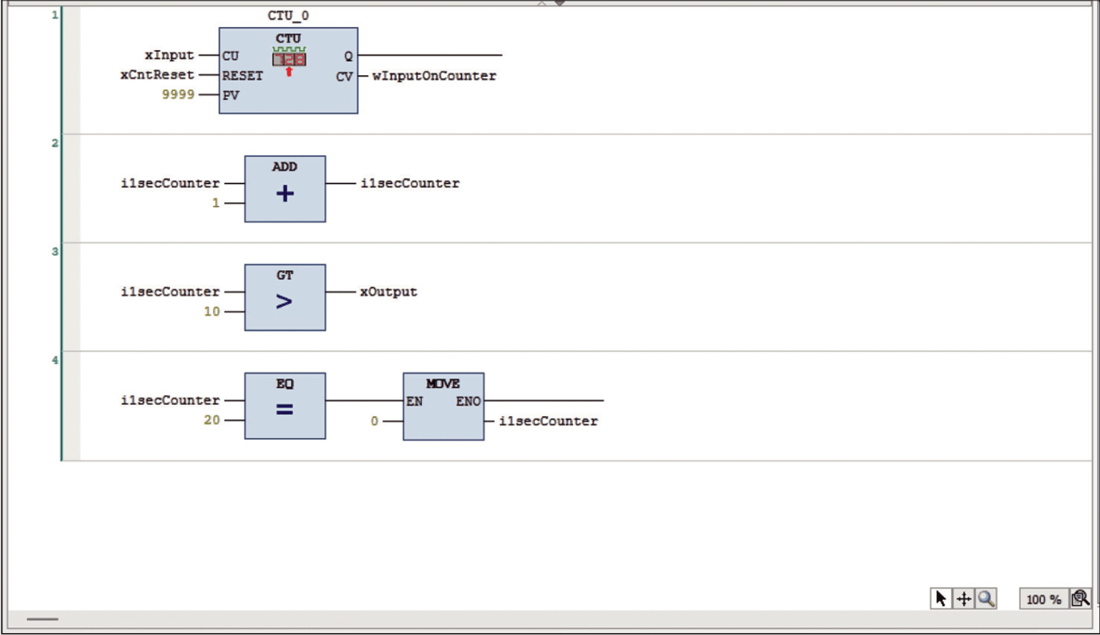

| FBD (Function Block Diagram：ファンクションブロックダイアグラム) | ファンクションブロックを線で接続して処理を構築するグラフィック言語 |
| IL (Instruction List：命令リスト) | アセンブリ言語に類似した、逐次実行命令形式のテキスト言語 |
| LD (Ladder Diagram：ラダーダイアグラム) | リレー回路記号をベースにしたグラフィック言語 |
| SFC (Sequential Function Chart：シーケンシャルファンクションチャート) | 処理の流れをステップと遷移で表現するグラフィック言語 |
| ST (Structured Text：構造化テキスト) | 構造化プログラミングをサポートするテキスト言語 |
CODESYS独自拡張の1言語
| CFC (Continuous Function Chart：コンティニュアスファンクションチャート) (IEC 61131-3 非標準) |
ファンクションブロックを任意の位置に自由に配置し、線で接続して処理を構築するFBDを元に拡張されたグラフィック言語 |
| プログラム容量 | プログラム最大32MB、データ最大128MB、ソース格納最大32MB |
|---|---|
| 使用可能IEC データ型 | BOOL、BYTE、WORD、DWORD、LWORD、SINT、USINT、INT、UINT、DINT、UDINT、LINT、ULINT、REAL、LREAL、STRING、WSTRING、Time、Array、Structure など |

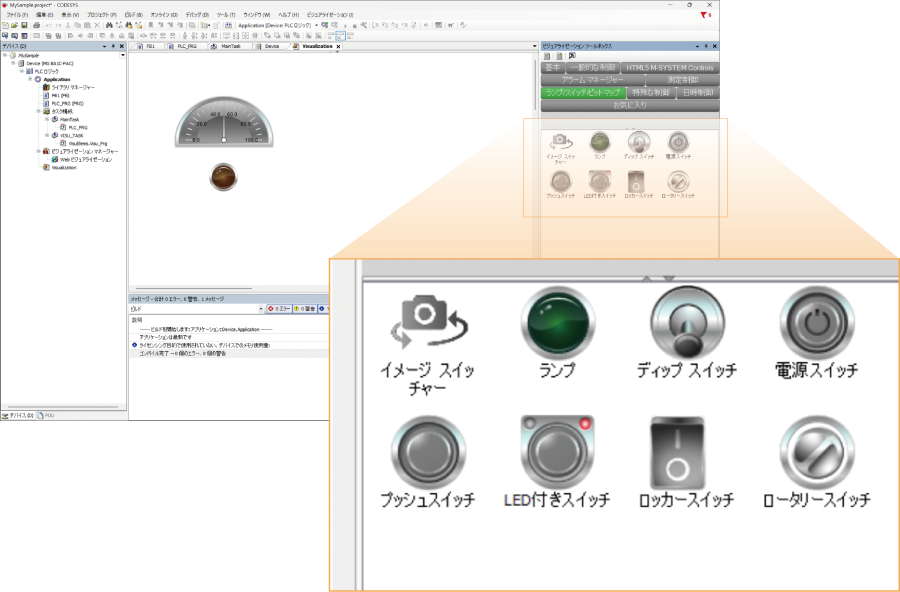

HMI（ビジュアライゼーション）による可視化と操作ができます。
ユーザインタフェースの「ビジュアライゼーション」を作成する機能があります。このビジュアライゼーション機能では、アプリケーションで使用しているすべての内部変数にアクセスでき、ビジュアライゼーション画面から変数値の表示や書換えができます。
| 種類 | 内容 |
|---|---|
| CODESYS HMI | HMIはCODESYS IDEのオンラインモニタ機能を使用して PC上で表示されます。 |
| CODESYS Webビジュアライゼーション |
HMIはHTML5 Canvas Elementを利用できる Webブラウザに表示されます。 |
・ビジュアライゼーションはCODESYSの機能です。
厳しいノイズ試験をクリアしています。

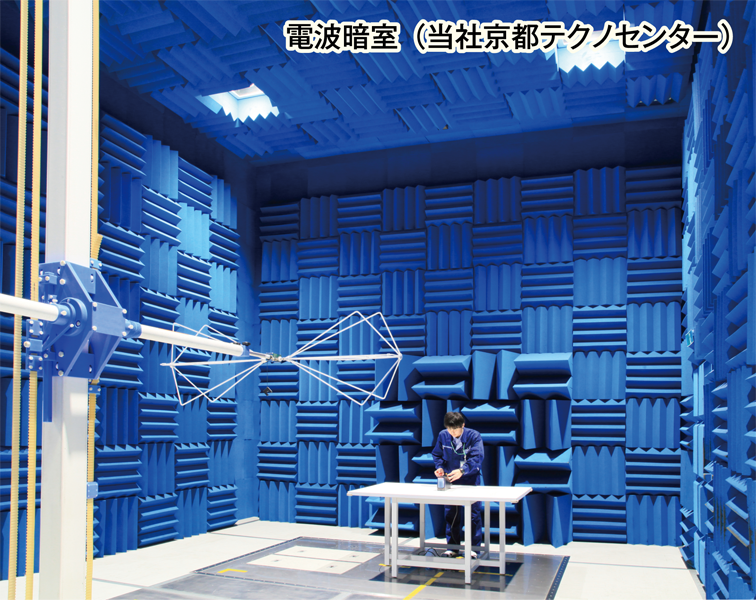

当社では、耐ノイズ試験や静電気試験などの製品評価を、一般的な規格より厳しい社内規格を適用して実施しています。EMC指令で要求される各種試験についても、社内に設置した公的機関に認定・登録されている電波暗室やシールドルームで試験を行っています。
| 試験項目（一部） | 標準的な規格値 | 当社製品別規格値 | |
|---|---|---|---|
| 耐ノイズ試験 | ノーマルモード・コモンモード | 1,000V | ノーマル：2,000V コモン：2,500V |
| 通信（Ethernet）：クランプ印加 | 1,000V | 2,500V | |
| 静電気試験（EN 61000-4-2） | 気中（Air） | ±8kV | ±9.6kV |
| 放射イミュニティ試験（EN 61000-4-3） | 80～1000MHz | 10V/m | 12V/m |
| 1400～6000MHz | 3V/m | 3.6V/m | |
| バーストイミュニティ試験（EN 61000-4-4） | 電源（Power） | ±2kV | ±2.4kV |
| 信号（Signal） | ±1kV | ±1.2kV | |
| 雷サージ試験（EN 61000-4-5） | 電源（Power） | ±0.5kV | ±0.6kV |
| 信号（Signal） | ±1kV | ±1.2kV | |
| 伝導性イミュニティ試験（EN 61000-4-6） | 電源・I/O・通信 150kHz～80MHz | 10V | 12V |

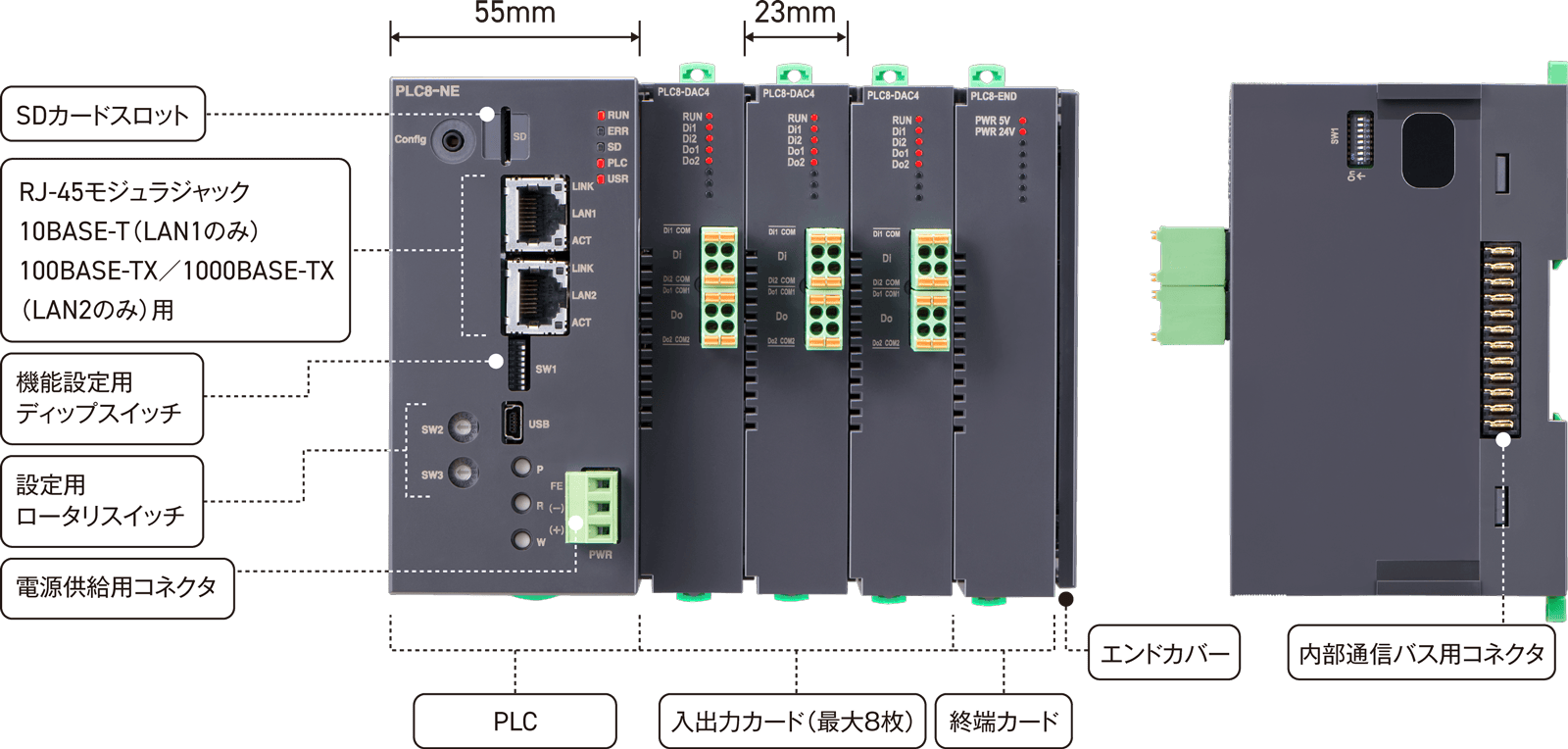

ハードウェアと構成

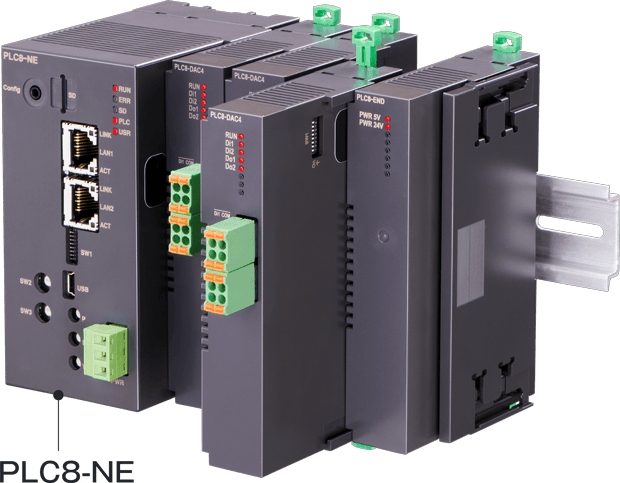

PLC8シリーズはベース不要のスライス構造を採用。PLC（本体）、入出力カード、終端カードから構成されます。

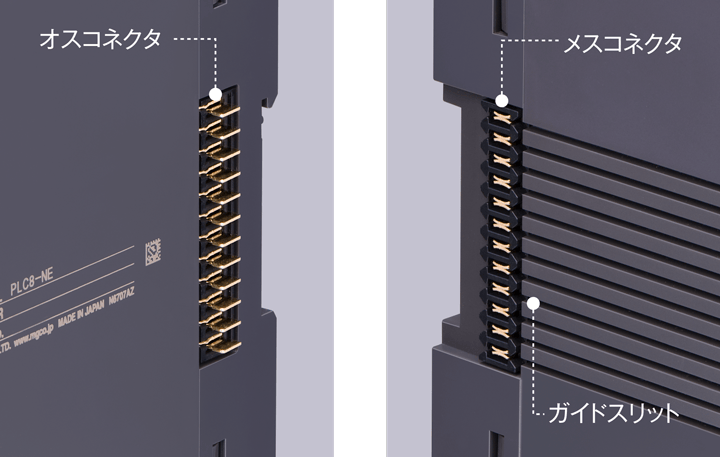

内部通信バス用コネクタ
I/Oカードには、両側面に内部通信バスの通信コネクタが付いており、I/Oカードをスライドさせて取付ける際に確実に接続される構造になっています。

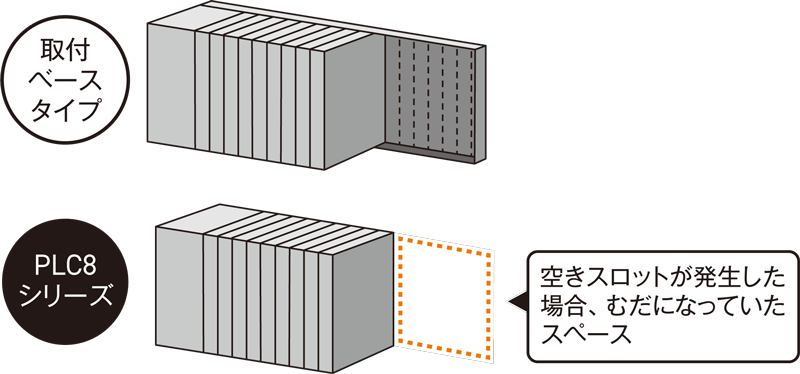

スペースの効率化
取付ベースを使うタイプのリモートI/Oは、取付ベースに空きスロットが発生することがあり、むだなスペースになっていました。
PLC8シリーズなら、取付ベースをもたず、必要なI/Oカードのみで構築できるため、スペースを効率的に使用することができます。
PLC8シリーズ リモートI/O、終端カード
コントローラと入出力カードは（振動や衝撃に強い）内部通信バス用コネクタで接続します。

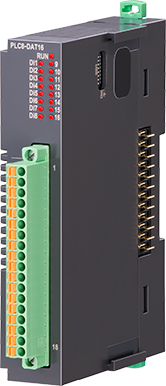

接点入出力カード
-
接点入力カード
（Di4点（内部電源））
-
接点入力カード
（Di16点（内部電源））
-
接点出力カード
（Do4点（プラスコモントランジスタ（PNP））） -
接点出力カード
（Do16点（プラスコモントランジスタ（PNP））） -

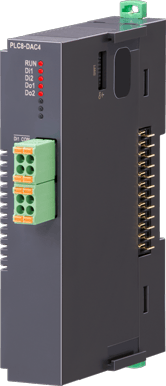

接点入出力カード
（Di2点（内部電源）、Do2点（フォトMOSリレー））
アナログ入出力カード
-
直流電流出力カード
（非絶縁4点）
-

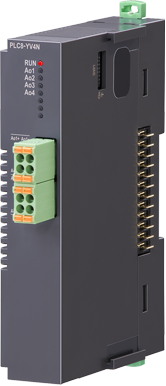

直流電圧出力カード
（非絶縁4点）

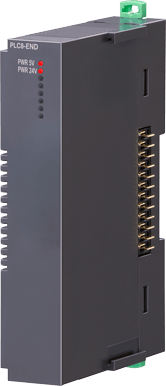

終端カード
-
終端カード
